Штамп вырубной детали Скоба

150

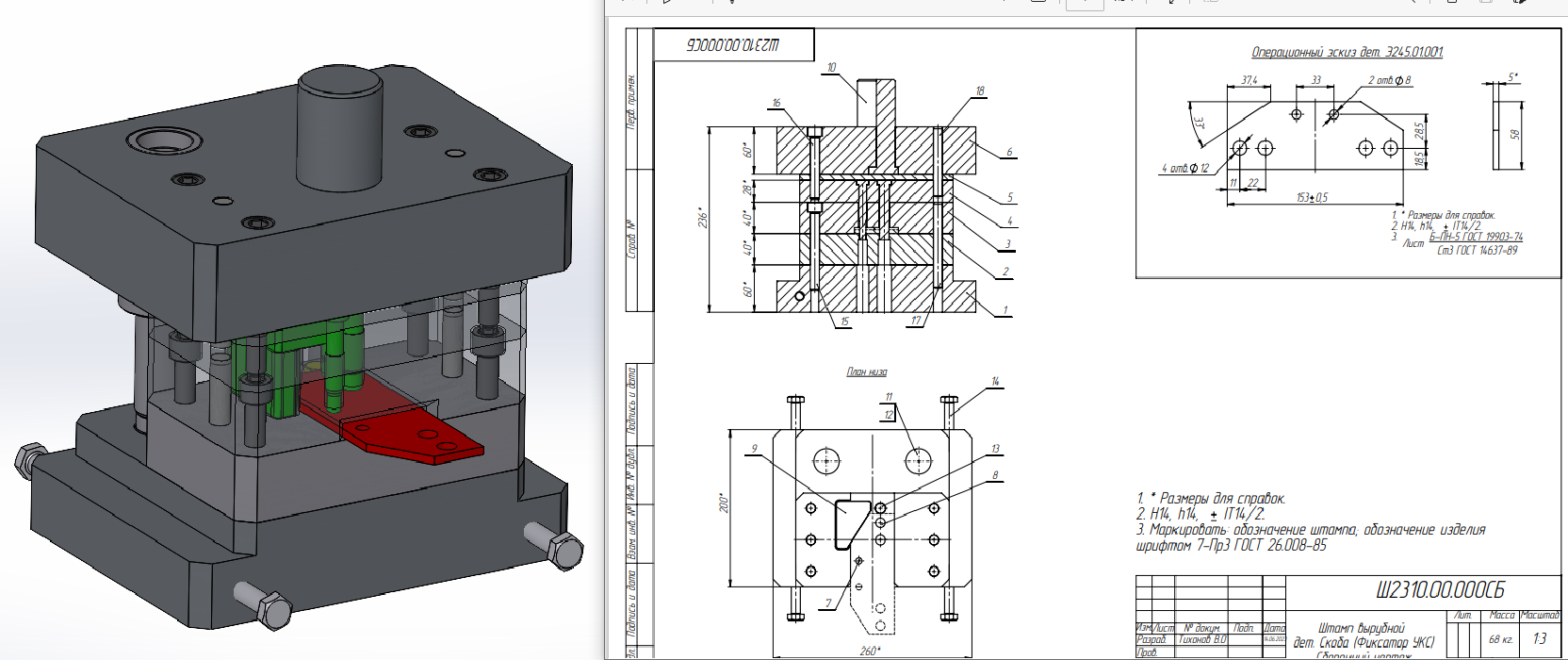

3Д модель и чертежи Штампа вырубного на дет. Скоба толщина листа 5мм.

3D Модели пробивной Штамп вырубной

Автор

Владимир Бондарь

Дата

30.06.2023

Язык

Русский

Состав

3D Сборка, Вид общий (ВО), Спецификация

Софт

SolidWorks 2020 Как открыть?
