Штамп вытяжки колпачка из диска (пресс Paust 100)+3D модель

0
0
9
0
0
100

Штамп вытяжки (пресс Paust 100). Штамп для вытяжки колпачка из диска устанавливается в комплекте с другими штампами. Передача заготовки от штампа к штампу осуществляется передающими щечками установленными на прессе. Комплектность штампов в последовательности по операциям: вырубка диска, маркировка, вытяжка колпачка , калибровка, правка дна, выбивка донышка


Сообщить о проблеме
Дата
07.08.2025
Язык
Русский
Состав
Штамп вытяжки СБ, опора, державка, колонка- ловитель, кольцо, матрица, прижим, пуансонодержатель, съёмник, пуансон, матрица
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 03 А 1620-4671 Штамп вытяжки 3-я операция
    • А 1454-4554.00.08 Опора.cdw

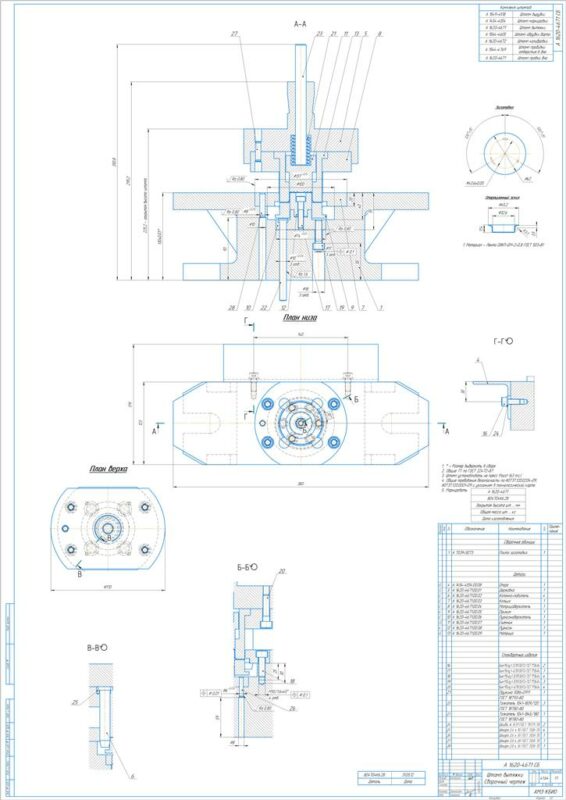

    • А 1620-4671 СБ Штамп вытяжки.cdw
    • А 1620-4671.00.01 Державка.cdw
    • А 1620-4671.00.02 Колонка-ловитель.cdw
    • А 1620-4671.00.03 Кольцо.cdw
    • А 1620-4671.00.04 Матрицадержатель.cdw
    • А 1620-4671.00.05 Прижим.cdw
    • А 1620-4671.00.06 Пуансонодержатель.cdw
    • А 1620-4671.00.07 Съмник.cdw
    • А 1620-4671.00.08 Пуансон.cdw
    • А 1620-4671.00.09 Матрица.cdw

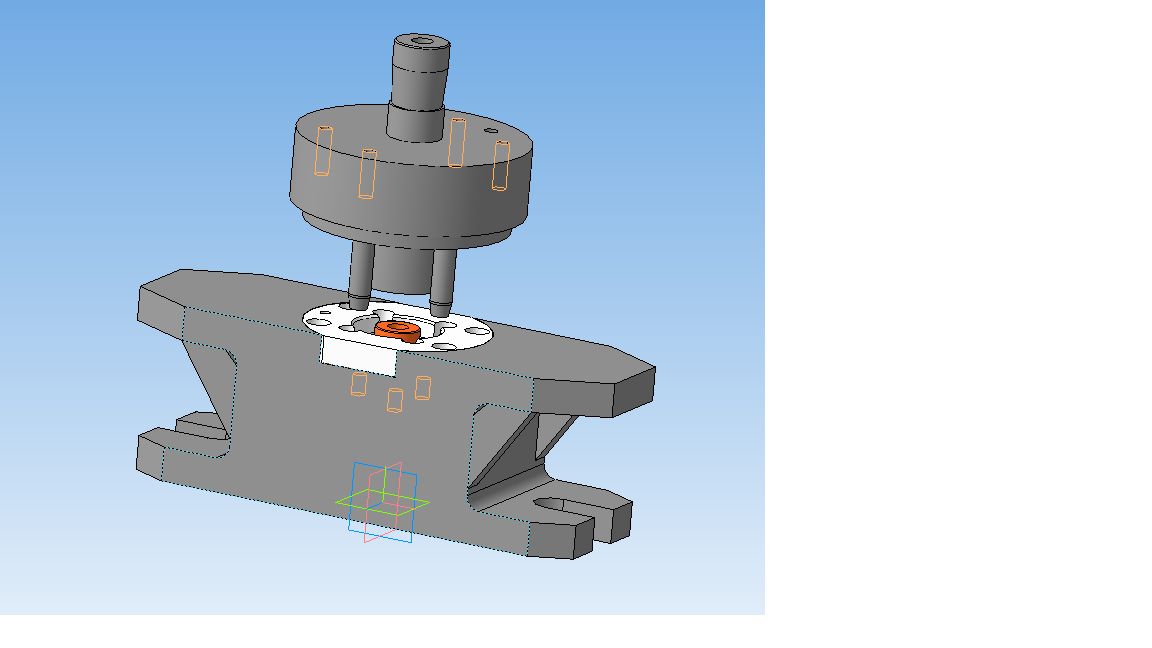

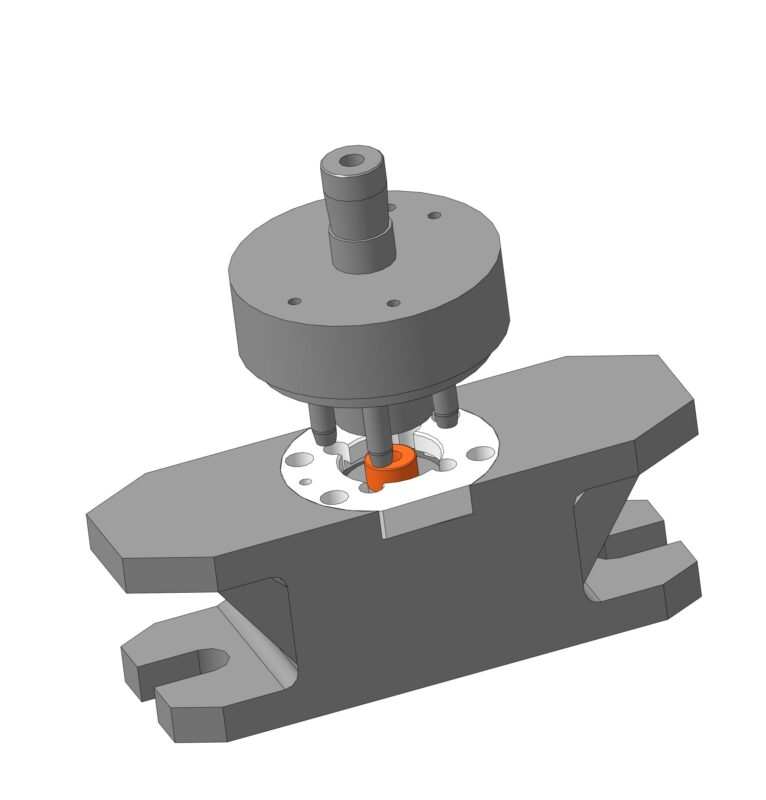

    • Модель А 1620-4671 Штамп вытяжки
      • А 1620-4671 СБ.a3d
      • А 1620-4671 СБ.stp
      • А 1620-4671.00.01 Державка.m3d
      • А 1620-4671.00.02 Кольцо-ловитель.m3d
      • А 1620-4671.00.03 Кольцо.m3d
      • А 1620-4671.00.05 Прижим.m3d
      • А 1620-4671.00.06 Пуансонодержатель.m3d
      • А 1620-4671.00.08 Пуансон.m3d
      • А 1620-4671.00.09 Матрица.m3d
      • А 7039-5073 СБ.a3d
      • А 7039-5073.00.01 Плита.m3d
      • А 7039-5073.00.02 Ребро.m3d
      • А1620-4671.00.04 Матрицедержатель.m3d
      • А1620-4671.00.07 Съёмник.m3d
