Штамп маркировки (пресс Paust 100) + 3-D модель

0
0
5
0
0
60

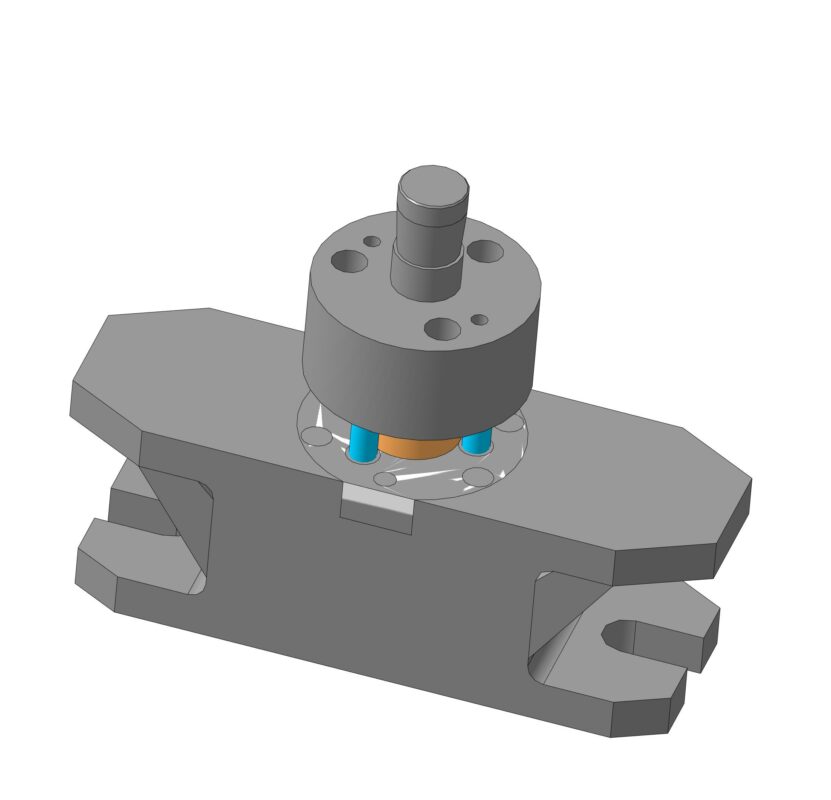

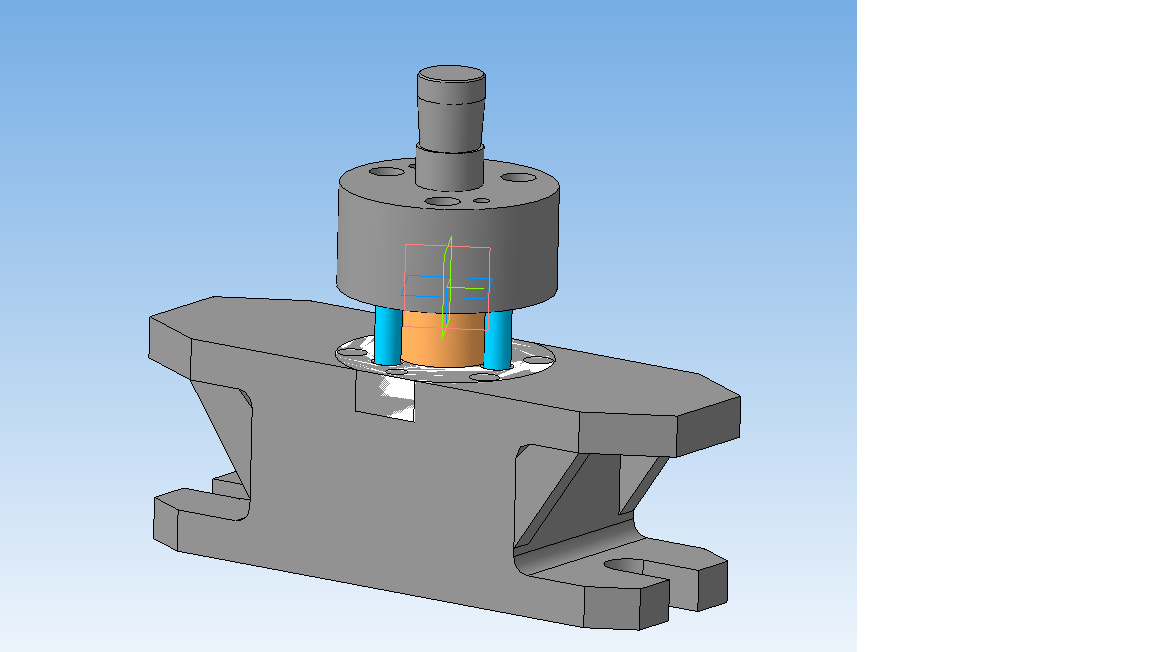

Штамп маркировки (пресс Paust 100). Штамп для маркировки диска устанавливается в комплекте с другими штампами. Передача заготовки от штампа к штампу осуществляется передающими щечками установленными на прессе. Комплектность штампов в последовательности по операциям: вырубка диска, маркировка, вытяжка колпачка , калибровка, правка дна, выбивка донышка


Сообщить о проблеме
Дата
07.08.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения), чертежи
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 02 А1454-4554 Штамп маркировки 2-я операция(1)

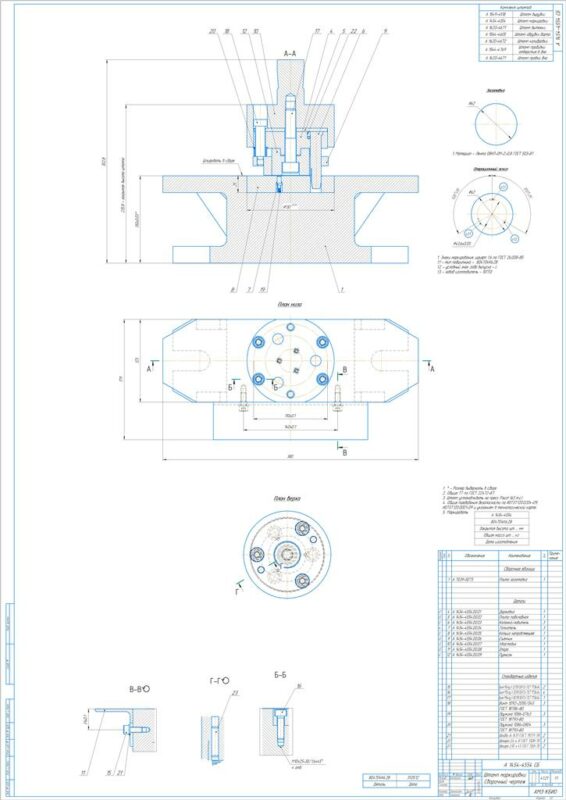

    • А 1454-4554 СБ Штамп маркировки.cdw
    • А 1454-4554.00.01 Державка.cdw
    • А 1454-4554.00.02 Плита подкладная.cdw
    • А 1454-4554.00.03 Колонка-ловитель.cdw
    • А 1454-4554.00.04 Толкатель.cdw
    • А 1454-4554.00.05 Кольцо направляющее.cdw
    • А 1454-4554.00.06 Съемник.cdw
    • А 1454-4554.00.07 Хвостовик.cdw
    • А 1454-4554.00.08 Опора.cdw
    • А 1454-4554.00.09 Пуансон.cdw
    • Модель А1454-4554
      • А 1454-4554.00.05 Кольцо направляющее.m3d
      • А 7039-5073 СБ.a3d
      • А 7039-5073.00.01 Плита.m3d
      • А 7039-5073.00.02 Ребро.m3d
      • А1454-4554 СБ.a3d
      • А1454-4554 СБ.stp
      • А1454-4554.00.01 Державка.m3d
      • А1454-4554.00.02 Плита подкладная.m3d
      • А1454-4554.00.03 Колонка ловитель.m3d
      • А1454-4554.00.04 Толкатель.m3d
      • А1454-4554.00.06 Съёмник.m3d
      • А1454-4554.00.07 Хвостовик.m3d
      • А1454-4554.00.09 Пуансон.m3d
