Штамповый блок для изготовления детали "Абажур" листовой штамповкой

МГТУ им. Баумана
Кафедра МТ6
Курсовой проект по дисциплине "Технология листовой штамповки"
На тему "Разработка штампового блока детали абажур"
Москва 2020

В курсовой работе рассмотрен процесс полного изготовления детали «Абажур».

Цель работы: получить чертёж «Абажура» с применением гостовских кабелей, цоколей, лампочек; рассчитать заготовку; спроектировать штамп для изготовления этого изделия; рассмотреть альтернативные методы производства изделия.

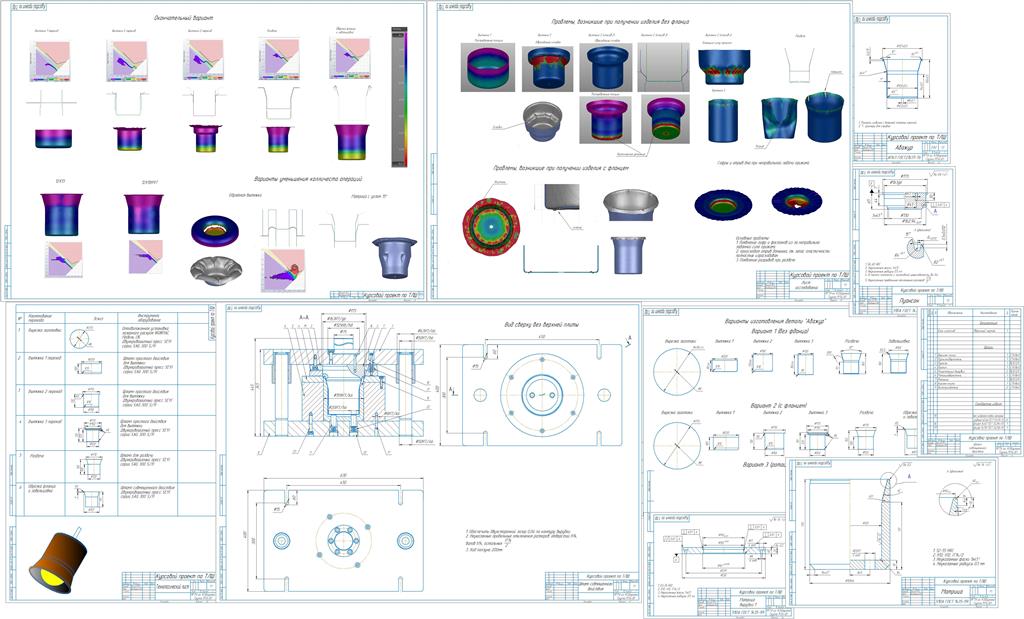

Штамп сделан совмещённый для раздачи, обрезки и завивки края с предусмотрением выталкивателя.

Материал заготовки – алюминиевый сплав АМг3 ГОСТ21631-76

Содержание
Введение4
1. Исходные данные детали 5
1.1 Чертёж детали 5
1.2 Характеристики металла 5
2. Проверка 6
2.1 Радиус сопряжения внутренних стенок изделия 6
2.2 Радиус сопряжения наружных стенок 6
2.3 Гофрообразование 6
2.4 Трещинообразование 7
2.5 Разрыв кромки для пластичных материалов 7
3. Расчёт диаметра заготовки 7
3.1 Расчёт размера диаметра заготовки на завивку карая 7
3.2 Подсчёт площади заготовки аналитически 7
4. Коэффициент вытяжки 8
5. Схемы формоизменяющих операций листовой штамповки 11
6. Выбор силы прижима 12
7. Радиусы закругления 12
8. Зазоры при вытяжке 12
9. Выбор листа 12
10. Альтернативные методы вытяжки 12
11. Ротационная вытяжка 13
12. Характеристики оборудования для лазерной резки 13
13. Вырубка фланца 13
14. Построение штампа 14
15. Расчет объёма поковки 14
16. Технические характеристики двухкривошипного пресса SEYI серии SAG 15
Список литературы 16
