"Технологическое проектирование штамповки"

"Омский государственный технический университет"
Кафедра "Технология машиностроения"
Расчётно–графическая работа по дисциплине «Проектирование инструмента»
На тему: "Технологическое проектирование штамповки"
Омск 2019

Исходные данные: Материал заготовки - Ст3; S1= 100 мм; S2 = 100 мм; S3 = 400 мм; D1 = 500 мм; D2 = 440 мм; D3 = 320 мм; D4 = 430 мм; Изделий в год - 300; Биение D1 к D4 не более 0,6; Биение D3 к D4 не более 0,6

В данной работе приведен расчет заготовки детали методом штамповки.

Оглавление
Глава 1. Определение исходного индекса 3
1.1 Расчёт массы заготовки 3
1.2 Определение класса точности штамповки 5
1.3 Определение группы стали 5
1.4 Определение степени сложности штамповки 6
1.5 Определение исходного индекса 6
Глава 2. Назначение припусков, штамповочных уклонов и радиусов закругления 7
2.1 Назначение радиусов закругления 7
2.2 Назначение штамповочных уклонов 7
2.3 Назначение припусков 8
2.4 Назначение допусков и допускаемых отклонении 8
Глава 3. Проектирование углублений и отверстий 10
Глава 4 .Назначение технических требований 11
4.1 Допуск радиального биения 11
4.2 Допускаемое наибольшее отклонение от концентричности пробитого в заготовке отверстия 11
4.3 Допускаемая величина смещения по поверхности разъема штампа 11
4.4 Допускаемый размер остаточного облоя 12
Глава 5. Расчёт себестоимости штамповки 13
Используемая литература 14

Состав: Полый вал; Эскиз детали; Эскиз штамповки; ПЗ Язык документа

Софт: КОМПАС-3D v17.1

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / "Технологическое проектирование штамповки"

Технологическое проектирование штамповки.docx

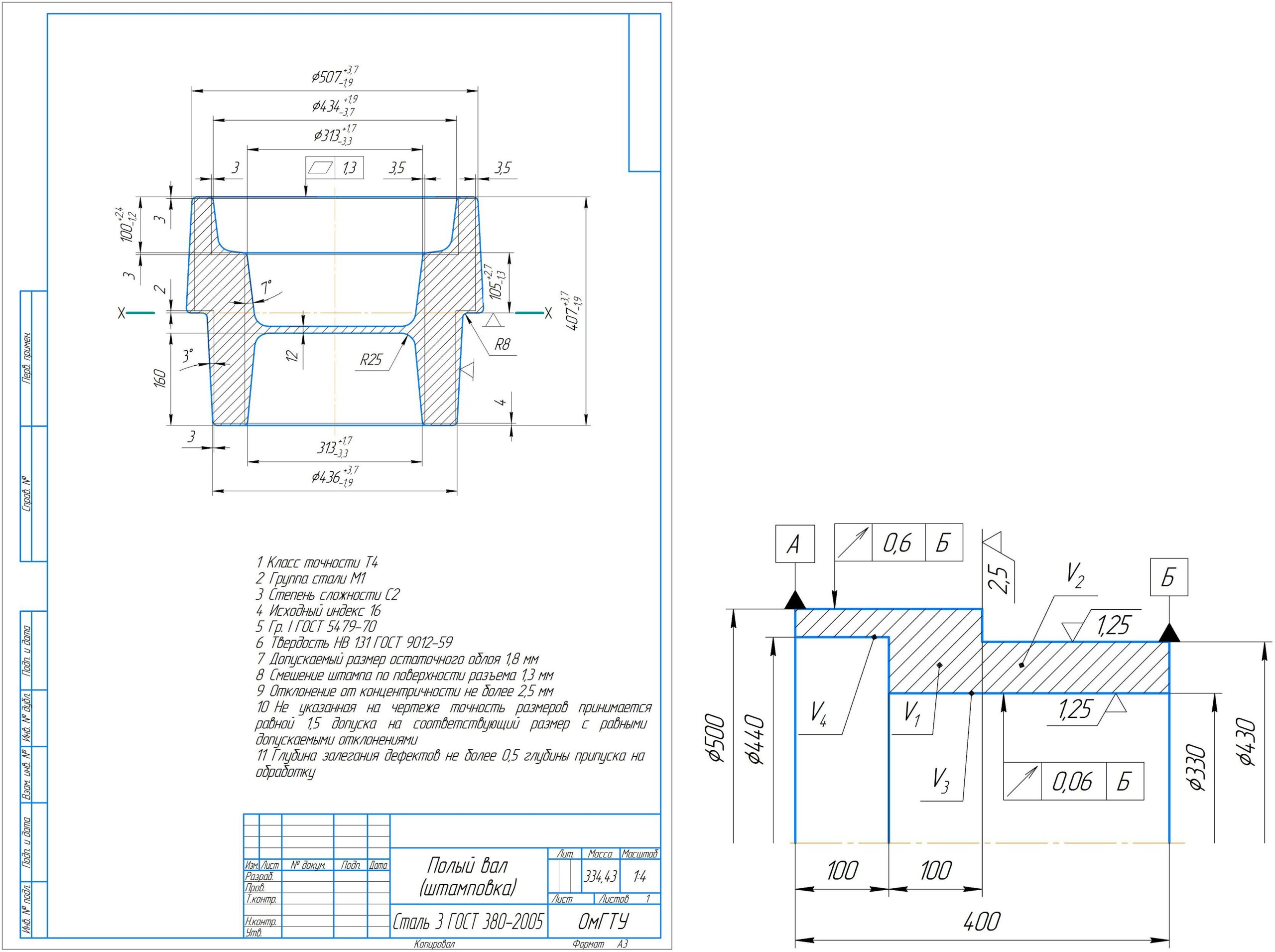

Полый вал.cdw
Эскиз детали.frw
Эскиз штамповки.frw
