Универсальный штамп для обрезки скосов
Штамп предназначен для обрезки скосов в листовых заготовках и гнутых уголках, разрезки полосы на прямоугольные и косоугольные заготовки.

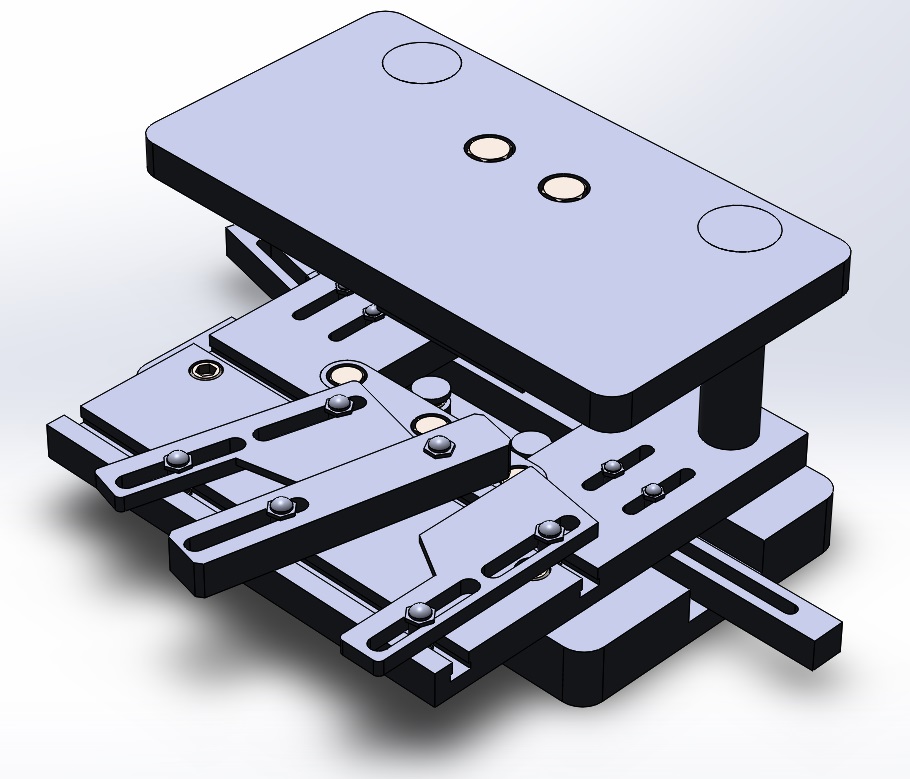

Штамп состоит из нижней 1 и верхней 6 плит, связанных направляющими колонками и втулками. На нижней плите закреплён стол 2, в который врезана матрица 12. Пуансон 7 монтируется в пуансонодержателе 5, закреплённом на верхней плите 6 штампа. С тыльной стороны к пуансонодержателю крепиться термически обработанная планка 4. В пазах нижней плиты 1 расположены две штанги 11 несущие уступающие упоры 8. Каждая штанга 11 имеет продольный овальный паз, в котором находятся два болта 13, проходящие в овальные пазы столика 2 и притягивающие к нему штангу. На столике 2 расположены упорная линейка 15 и левая 16 и правая 14 пазовые планки, служащие для фиксации уголков при обрезке скосов на полках. На колонках 9 штампа надеты ограничители высоты 10.
Состав: 3D Сборка
Софт: SolidWorks 2014
