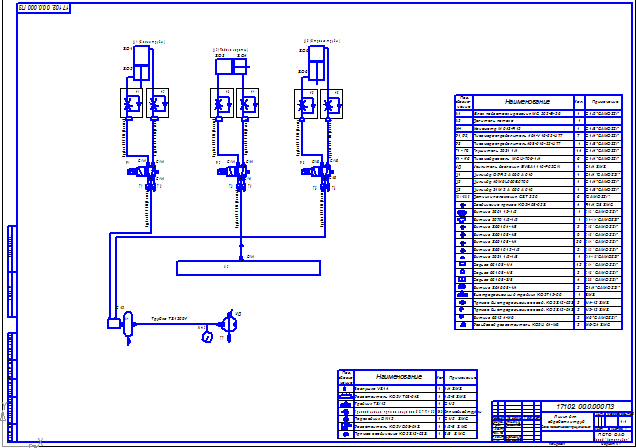

На чертеже показана пневматическая принципиальная схема трубореза. Процесс проходит так-при включении станка, вводятся настройки в шкафу управления с помощью сенсорной панели. При нажатии Пуск срабатывает механизм зажима трубы, потом подается каретка с пильным диском, проходит нужное расстояние и отрезает трубу. после возвращается в начальное положение.
