Труборез

Труборез. Изготавливался в производственных целях. В архиве содержатся 3D модель, чертежи и раскрой.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2016

Файлы:
Труборез/
Труборез/Сборки/
Труборез/Сборки/Сборка. Кожух ремня.SLDASM
Труборез/Сборки/Сборка. Отбойник.SLDASM
Труборез/Сборки/Сборка. Каретка двигателя.SLDASM
Труборез/Сборки/Сборка. Малый стол.SLDASM
Труборез/Сборки/Сборка. Стрела.SLDASM
Труборез/Сборки/Сборка. Кожух пильного диска.SLDASM
Труборез/Сборки/Сборка. Стол.SLDASM
Труборез/Сборки/Сборка. Рукоять.SLDASM

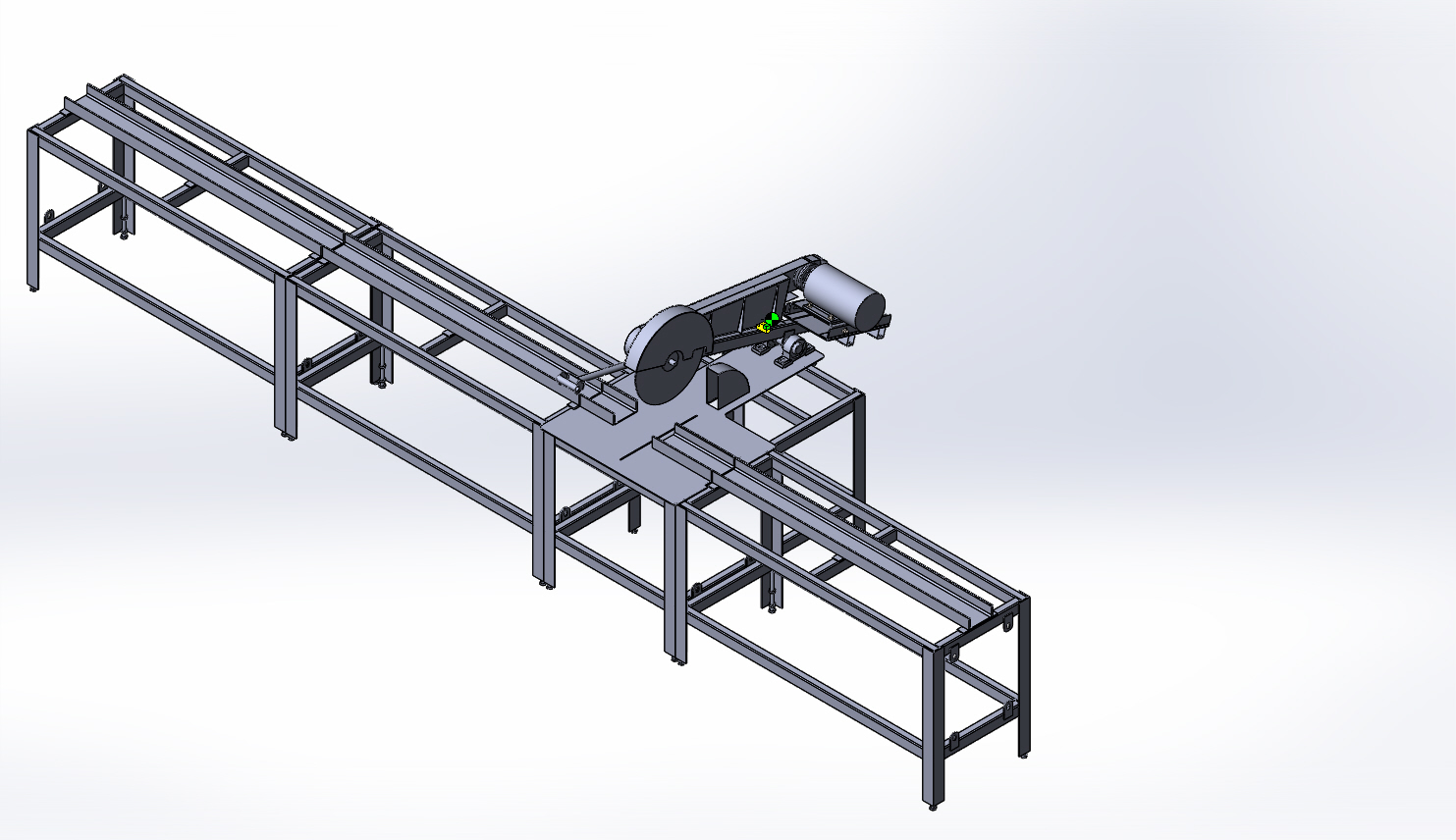

Труборез/Сборки/Компоновка. Труборез.JPG
Труборез/Сборки/Сборка. Стенка кожуха ремня крепежная.SLDASM
Труборез/Сборки/Компоновка. Пила монтажная (труборезка).SLDASM
Труборез/Детали/
Труборез/Детали/Ребро жесткости крепежной стенки 4.SLDPRT
Труборез/Детали/Пластина под двигатель подвижная.SLDPRT
Труборез/Детали/Вал качения.SLDPRT
Труборез/Детали/Подшипниковый узел.SLDPRT
Труборез/Детали/Пластина основание.SLDPRT
Труборез/Детали/Подшипниковая опора 208.SLDPRT
Труборез/Детали/Уголок ходовой.SLDPRT
Труборез/Детали/Подшипник 2207-2RS.SLDPRT
Труборез/Детали/Ушко крепежное.SLDPRT
Труборез/Детали/Стенка кожуха ремня 2.SLDPRT
Труборез/Детали/Труба 60х40 подстолья 4.SLDPRT
Труборез/Детали/Подкладка под швеллер.SLDPRT
Труборез/Детали/Труба 60х40 подстолья 3.SLDPRT
Труборез/Детали/Шайба центровочная.SLDPRT
Труборез/Детали/Ребро жесткости крепежной стенки 1.SLDPRT
Труборез/Детали/Платик рукояти.SLDPRT
Труборез/Детали/Скоба ложемента.SLDPRT
Труборез/Детали/Стенка отбойника 2.SLDPRT
Труборез/Детали/Столешница.SLDPRT
Труборез/Детали/Шкив ведомый.SLDPRT
Труборез/Детали/Шайба дистанционная.SLDPRT
Труборез/Детали/Стенка кожуха пильного диска 1.SLDPRT
Труборез/Детали/Скоба крепежная для рукояти.SLDPRT
Труборез/Детали/Шайба опорная.SLDPRT
Труборез/Детали/Труба 60х40 подстолья 2.SLDPRT
Труборез/Детали/Ребро жесткости крепежной стенки 3.SLDPRT
Труборез/Детали/Опора подстолья.SLDPRT
Труборез/Детали/Труба 60х40 малого подстолья 1.SLDPRT
Труборез/Детали/Труба 60х40 стрела.SLDPRT
Труборез/Детали/Опора шпильки.SLDPRT
Труборез/Детали/Скоба-ручка для рукояти.SLDPRT
Труборез/Детали/Шкив ведущий.SLDPRT
Труборез/Детали/Пильный диск.SLDPRT
Труборез/Детали/Швеллер 14 направляющая 2.SLDPRT
Труборез/Детали/Шайба поджимная.SLDPRT
Труборез/Детали/Труба ду20 рукояти 1.SLDPRT
Труборез/Детали/Опора шпильки 2.SLDPRT
Труборез/Детали/Опора вала качения.SLDPRT
Труборез/Детали/Швеллер 14 направляющая 1.SLDPRT
Труборез/Детали/Стенка кожуха пильного диска 3.SLDPRT
Труборез/Детали/Шпилька М16 ходовая.SLDPRT
Труборез/Детали/Труба 60х40 малого подстолья 2.SLDPRT
Труборез/Детали/Ребро жесткости крепежной стенки 2.SLDPRT
Труборез/Детали/Боковина ложемента.SLDPRT
Труборез/Детали/Швеллер ходовой.SLDPRT
Труборез/Детали/Стенка отбойника 1.SLDPRT
Труборез/Детали/Нога регулируемая.SLDPRT
Труборез/Детали/Пластина ложемента дистанционная.SLDPRT
Труборез/Детали/Труба ду20 рукояти 2.SLDPRT
Труборез/Детали/Шайба поджимная блока подшипников.SLDPRT
Труборез/Детали/Стенка кожуха ремня 1.SLDPRT
Труборез/Детали/Труба 60х40 подпорка.SLDPRT
Труборез/Детали/Шпилька М10 подшипникового блока.SLDPRT
Труборез/Детали/Швеллер 14 направляющая 3.SLDPRT
Труборез/Детали/Стенка кожуха пильного диска 2.SLDPRT
Труборез/Детали/Стенка кожуха ремня крепежная.SLDPRT
Труборез/Детали/Труба 60х40 подстолья 1.SLDPRT
Труборез/Детали/Косынка стола.SLDPRT
Труборез/Детали/Втулка распорная 24.7х74.SLDPRT
Труборез/Детали/Вал ведомый.SLDPRT
Труборез/Ведомый вал/
Труборез/Ведомый вал/Ведомый вал (2 вар).SLDPRT
Труборез/Ведомый вал/Шкив.SLDPRT
Труборез/Ведомый вал/Двигатель АИР-90L2.SLDPRT
Труборез/Ведомый вал/Ведомый вал.SLDPRT
Труборез/Ведомый вал/Подшипник 80х40х18.SLDPRT
Труборез/Ведомый вал/Втулка проставочная.SLDPRT
Труборез/Ведомый вал/Эскиз ведомого вала.frw
Труборез/Ведомый вал/Шкив.SLDDRW
Труборез/Раскрой/
Труборез/Раскрой/4 мм лазер/
Труборез/Раскрой/4 мм лазер/Шайба дистанционная (4).DXF
Труборез/Раскрой/4 мм лазер/Боковина ложемента (2).DXF
Труборез/Раскрой/4 мм лазер/Шайба поджимная блока подшипников (4).DXF
Труборез/Раскрой/4 мм лазер/Шайба центровочная (2).DXF
Труборез/Раскрой/4 мм лазер/Опора вала качения (2).DXF
Труборез/Раскрой/1,2 мм/
Труборез/Раскрой/1,2 мм/Стенка кожуха пильного диска 3.DXF
Труборез/Раскрой/1,2 мм/Стенка кожуха пильного диска 1.DXF
Труборез/Раскрой/1,2 мм/Стенка кожуха пильного диска 2.DXF
Труборез/Раскрой/1,2 мм/Стенка кожуха ремня 1.DXF
Труборез/Раскрой/1,2 мм/Стенка кожуха ремня 2.DXF
Труборез/Раскрой/1,2 мм/Ребро жесткости крепежной стенки 3.DXF
Труборез/Раскрой/1,2 мм/Стенка отбойника 2.DXF
Труборез/Раскрой/1,2 мм/Стенка отбойника 1 (2).DXF
Труборез/Раскрой/1,2 мм/Ребро жесткости крепежной стенки 1.DXF
Труборез/Раскрой/1,2 мм/Ребро жесткости крепежной стенки 2.DXF
Труборез/Раскрой/1,2 мм/Стенка кожуха ремня крепежная.DXF
Труборез/Раскрой/1,2 мм/Ребро жесткости крепежной стенки 4 (2).DXF
Труборез/Раскрой/4 мм плазма/
Труборез/Раскрой/4 мм плазма/Скоба крепежная для рукояти гнутая.DXF
Труборез/Раскрой/4 мм плазма/Пластина основание.DXF
Труборез/Раскрой/4 мм плазма/Пластина под двигатель подвижная гнутая.DXF
Труборез/Раскрой/4 мм плазма/Опора шпильки гнутая.DXF
Труборез/Раскрой/4 мм плазма/Столешница.DXF
Труборез/Раскрой/4 мм плазма/Платик рукояти.DXF
Труборез/Раскрой/4 мм плазма/Опора шпильки 2 гнутая.DXF
Труборез/Раскрой/4 мм плазма/Уголок ходовой (2).DXF
Труборез/Раскрой/4 мм плазма/Ушко крепежное (32).DXF
Труборез/Раскрой/4 мм плазма/Пластина ложемента дистанционная (2).DXF
Труборез/Раскрой/4 мм плазма/Скоба ложемента гнутая.DXF
Труборез/Раскрой/4 мм плазма/Подкладка под швеллер (9).DXF
Труборез/Чертежи/
Труборез/Чертежи/На гибку/
Труборез/Чертежи/На гибку/Опора шпильки.SLDDRW
Труборез/Чертежи/На гибку/Пластина под двигатель подвижная.SLDDRW
Труборез/Чертежи/На гибку/Уголок ходовой.SLDDRW
Труборез/Чертежи/На гибку/Скоба-ручка для рукояти.SLDDRW
Труборез/Чертежи/На гибку/Опора шпильки 2.SLDDRW
Труборез/Чертежи/На гибку/Стенка кожуха ремня крепежная.SLDDRW
Труборез/Чертежи/На гибку/Скоба крепежная для рукояти.SLDDRW
Труборез/Чертежи/На гибку/Скоба ложемента.SLDDRW
Труборез/Чертежи/Сборочные/
Труборез/Чертежи/Сборочные/Сборка. Стол 1 этап (изометрия).SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Малый стол.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Рукоять.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Малый стол (изометрия).SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стенка кожуха ремня крепежная.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стрела 1 этап (изометрия).SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стол 2 этап.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стрела 2 этап.SLDDRW
Труборез/Чертежи/Сборочные/Погонаж.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Кожух пильного диска.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стол 2 этап (изометрия).SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Каретка двигателя.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стол 1 этап.SLDDRW
Труборез/Чертежи/Сборочные/Схема сборки. Стрела.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Стрела 1 этап.SLDDRW
Труборез/Чертежи/Сборочные/Сборка. Кожух ремня.SLDDRW
Труборез/Чертежи/Деталировочные/
Труборез/Чертежи/Деталировочные/Втулка распорная 24.7х74.SLDDRW
Труборез/Чертежи/Деталировочные/Пластина ложемента дистанционная.SLDDRW
Труборез/Чертежи/Деталировочные/Вал качения.SLDDRW
Труборез/air90-2181-800.jpg
