Рабочий проект ковша сталеразливочного 110тн

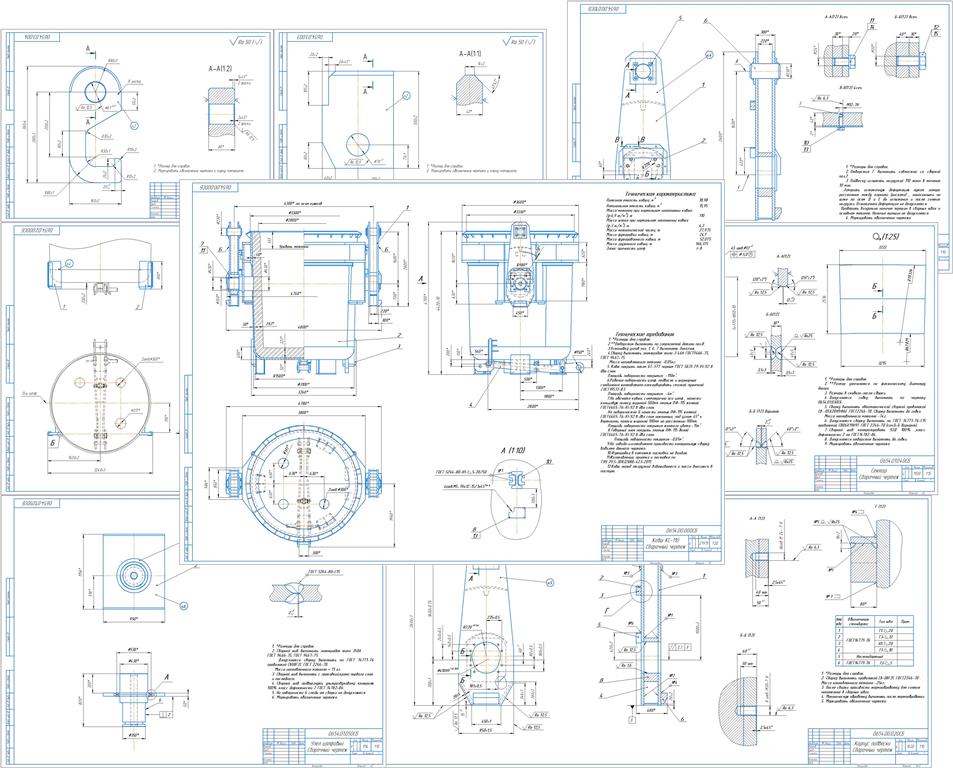

Рабочая документация на ковш сталеразливочного КС- 110 (произведено 5шт).
Техническая характеристика:
Полезная емкость ковша, м3 - 18,98
Номинальная емкость ковша, м3 - 15,95
Масса металла при нормальном наполнении ковша (g=6,9 т/м3), т- 110
Масса металлической части, т - 27,975
Масса футеровки ковша, т - 24,1
Масса футерованного ковша, т - 52,075
Масса груженого ковша, т - 166,375
Запас прочности цапф - 8

Состав: Полный комплект рабочей документации. СП, ВП, ВС, СБ, Деталировка, расчет на прочность.

Софт: КОМПАС-3D 18,1
