Шестеренная клеть 700 с зацеплением Новикова

Шестеренная клеть — предназначена для разделения крутящего момента и передачи вращения валкам прокатного стана через универсальные шпиндели.

Техническая характеристика
1. Размеры валков, мм:
- нижний валок:
- длина валка 4000
- диаметр валка 670
- диаметр шестерен 768,88
- длина бочки валка 640
- верхний валок:
- длина валка 3260
- диаметр валка 610
- диаметр шестерен 694,4
- длина бочки валка 640
2. Тип зацепления Новикова

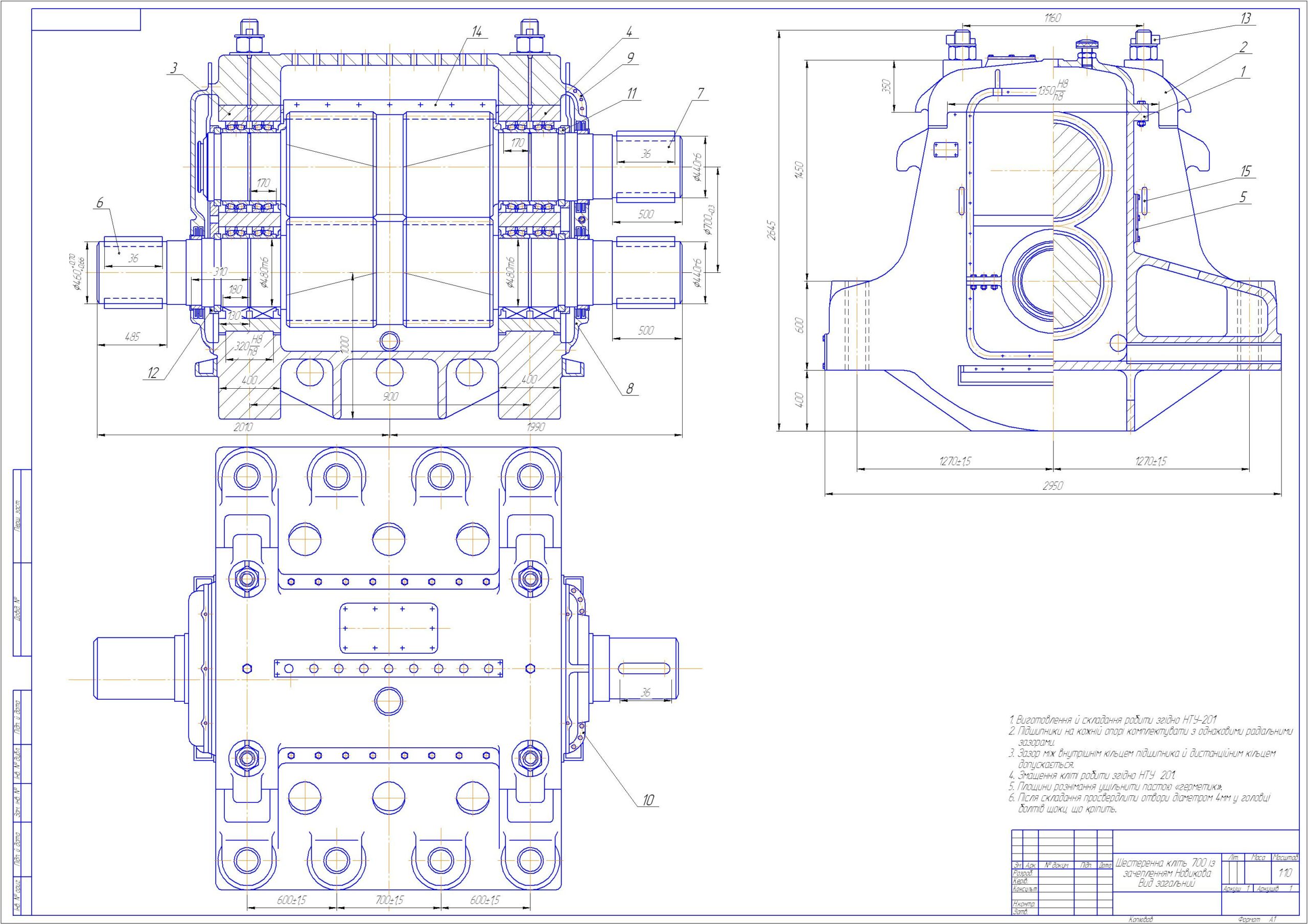

Состав: Чертеж шестеренной клети формата А1 ВО, чертеж валка нижнего формата А2, чертеж валка верхнего формата А2, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Шестеренная клеть 700 с зацеплением Новикова

Шемтеренная клеть 700\Валок верхний_А2.cdw
Шемтеренная клеть 700\Валок нижний_А2.cdw
Шемтеренная клеть 700\Шестеренная_клеть_А1.cdw
Шемтеренная клеть 700\Шестеренная_клеть_СПЕЦИФ.cdw
Шемтеренная клеть 700
