Стыкосварочная машина
Техническая характеристика
1. Ширина полос, которые свариваются:
- наибольшая, мм 1700
- наименьшая, мм 530
2. Толщина полос, которые свариваются:
- наибольшая, мм 10
- наименьшая, мм 2,5
3. Площадь сечения полос, которые свариваются, мм
- наибольшая, мм 17000
- наименьшая, мм 1325
4. Материал полос, которые свариваются, углеродистая и
низколегированная сталь.
5. Усилие сжатия кромки полосы, т 35...425
6. Усилие осаждения, т 15-170
7. Рабочее давление в цилиндрах прижима, МПа 3,5...17
8. Рабочее давление в цилиндрах осаждения, МПа 3,5...17
9. Максимальный ход прижимной подушки, мм 150
10. Ход механизма осаждения
- рабочий, мм 60...90
- монтажный, мм 300
11. Скорость перемещения прижимной подушки, мм/с 50
12. Скорость перемещения станины, мм/с 30...40
13. Скорость оплавления, мм/с 3...15
14. Скорость осадки, мм/с 50
15. Количество сварочных трансформаторов, шт 3
16. Мощность каждого трансформатора, кВа 800
17. Общая мощность трансформаторов, кВа 2400
18. Напряжение первичной сети трансформатора, В 380
19. Напряжение вторичной сети трансформатора, В 5,95...158
20. Число ступеней регулирования 16

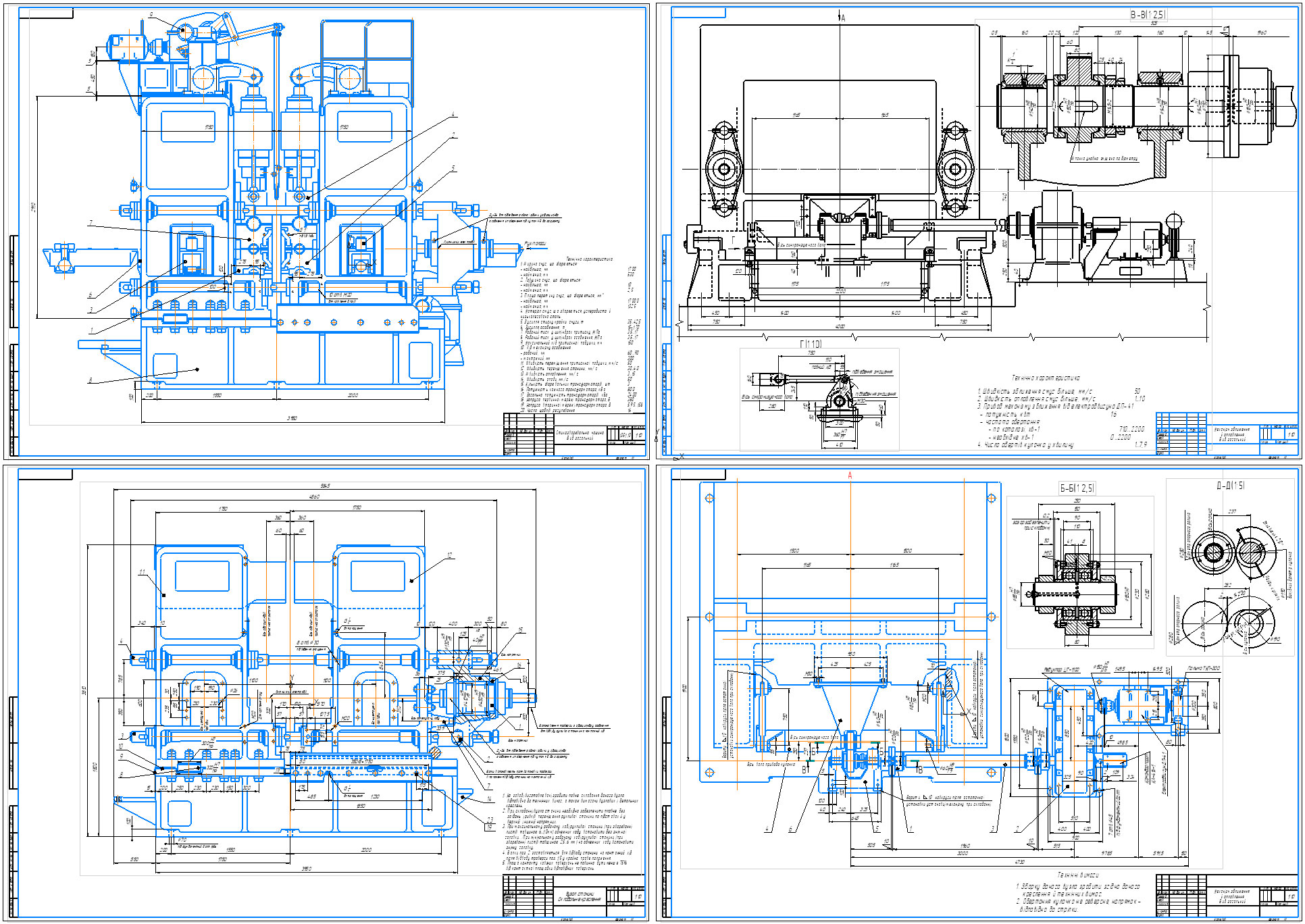

Состав: Всего восемь чертежей формата А1. Два чертежа формата А1 стыкосварочной машины ВО, два чертежа формата А1 механизма сближения и оплавления ВО, чертеж формата А1 гидроцилиндра осадки ВО, чертеж формата А1 узла станин ВО, два листа формата А1 деталировки ( три формата А2, один Аз3, два А4), спецификации. ПЗ нет
Софт: КОМПАС-3D 16
