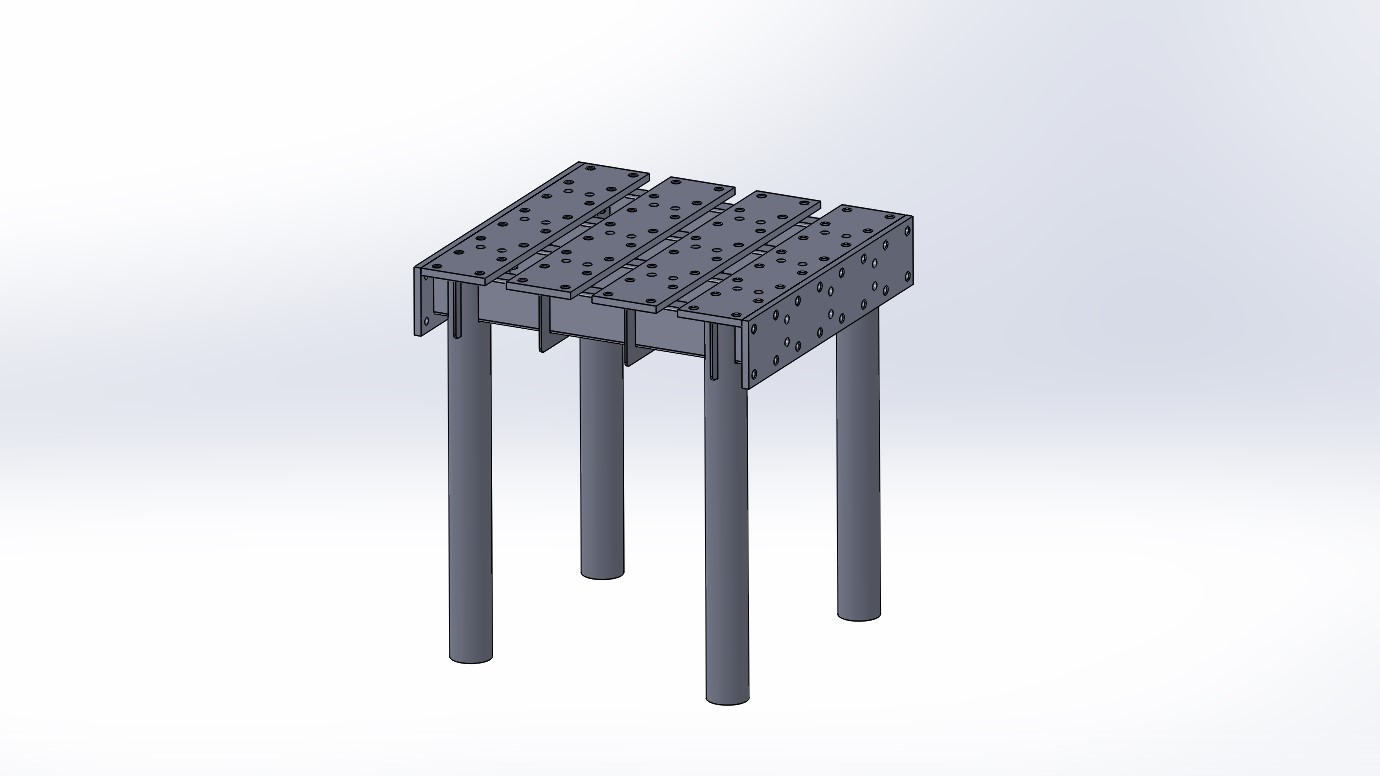

Стол сварочный модульный состоит из подстолья с направляющими, выполненными из профильной трубы 50х100мм. Длина стола может быть изменена путем замены профильных направляющих и увеличения ламелей, образующих столешницу. Столешница наборная из ламелей, выполненных из листового металла 16мм. Каждая ламель (шириной 750мм) имеет отверстия для крепления оснастки и оборудования, зазоры между ламелями могут служить для закрепления свариваемых деталей струбцинами.
Торцевая ламель установлена под углом 90 градусов.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Сварочное производство -
- Стол сварочный модульный
Стол сварочный модульный
0
5
826
0
0
40
Сообщить о проблеме
Автор
Альберт
Салимгареев
Дата
18.03.2019
Язык
Русский
Состав
3D Сборка, 3D детали
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
Зеркально отразитьПлита-столешница.SLDPRT
-
Стол ССМУ-1.SLDASM
-
Косынка боковой приты.SLDASM
-
Планка поперечная.SLDPRT
-
Труба L=850.SLDPRT
-
Косынка.SLDPRT
-
Пластина поперечины.SLDPRT
-
Труба L=1550.SLDPRT
-
Пластина крепежная.SLDPRT
-
Плита-столешница.SLDPRT
-
Пластина косынки.SLDPRT
-
Подкладка.SLDPRT
-
Ножка.SLDPRT
