Стол сварочный перфорированный

501

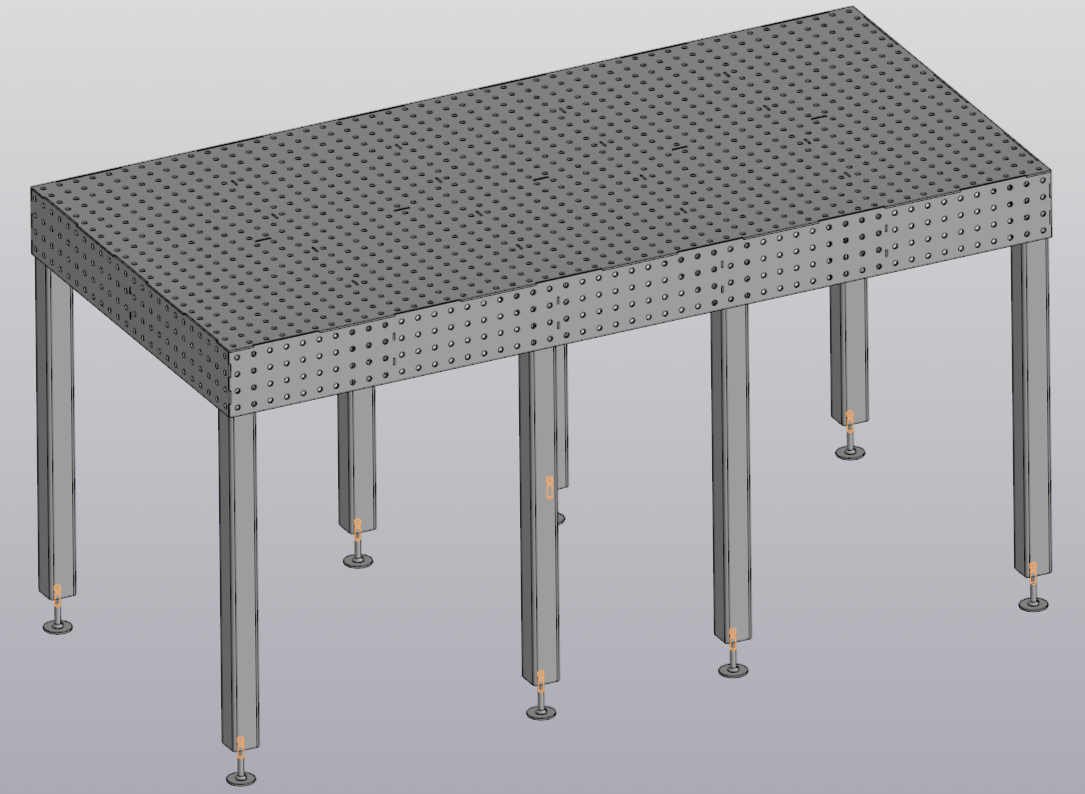

Модель сварочного перфорированного стола, частично запараметризованная. штатные размеры столешницы 2500х1200. ножки квадратный профиль. Высота примерно 1300 мм

стол для сварки Стол сварочный

Автор

Никита Шуманский

Дата

20.02.2024

Язык

Русский

Состав

Сборка, модели, чертежи и спецификации

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Стол сварочный перфорированный (готовая версия)
- Ножка
  - Модели
    - Втулка ножки.m3d
    - Ножка для изменения высоты.m3d
    - Ножка.m3d
    - Сборка Ножка.a3d
  - Резка
    - (5) Втулка ножки - 8 шт..dxf
  - Чертежи
    - ССП-02.01.00 - Квадратная профильная труба ГОСТ 32931-2015.cdw
    - ССП-02.02.00 - Втулка ножки.cdw
    - ССП-02.03.00 - Ножка для изменения высоты.cdw
    - ССП-02.04.00 СБ - Ножка стола в сборе Сборочный чертеж.cdw
    - ССП-02.04.00 СБ - Ножка стола в сборе Сборочный чертеж.spw
- Общая сборка
  - Сборка общая.a3d
  - ССП-03.01.00 СБ - Сборка общая Сборочный чертеж.cdw
  - ССП-03.01.00 СБ - Сборка общая Сборочный чертеж.spw
- Резка стол сварочный
  - (5) Боковина 1200 - 2 шт..dxf
  - (5) Боковина 2500 - 2 шт..dxf
  - (5) Втулка ножки - 8 шт..dxf
  - (5) Перемычка 1200 - 4 шт..dxf
  - (5) Перемычка 2500 - 1 шт..dxf
  - (5) Столешница - 1 шт..dxf
- Столешница
  - Модели
    - Боковина 1200.m3d
    - Боковина 2500.m3d
    - Перемычка.m3d
    - Сборка стол.a3d
    - Столешница.m3d
  - Резка
    - (5) Боковина 1200 - 2 шт..dxf
    - (5) Боковина 2500 - 2 шт..dxf
    - (5) Перемычка 1200 - 4 шт..dxf
    - (5) Перемычка 2500 - 1 шт..dxf
    - (5) Столешница - 1 шт..dxf
  - Чертежи
    - ССП-01.01.00 - Столешница.cdw
    - ССП-01.02.00 - Боковина 1200.cdw
    - ССП-01.03.00 - Боковина 2500.cdw
    - ССП-01.04.00 - Перемычка 2500.cdw
    - ССП-01.04.01 - Перемычка 1200.cdw
    - ССП-01.05.00 СБ - Солешница в сборе Сборочный чертеж.spw
    - ССП-01.05.00 СБ - Столешница в сборе Сборочный чертеж.cdw
