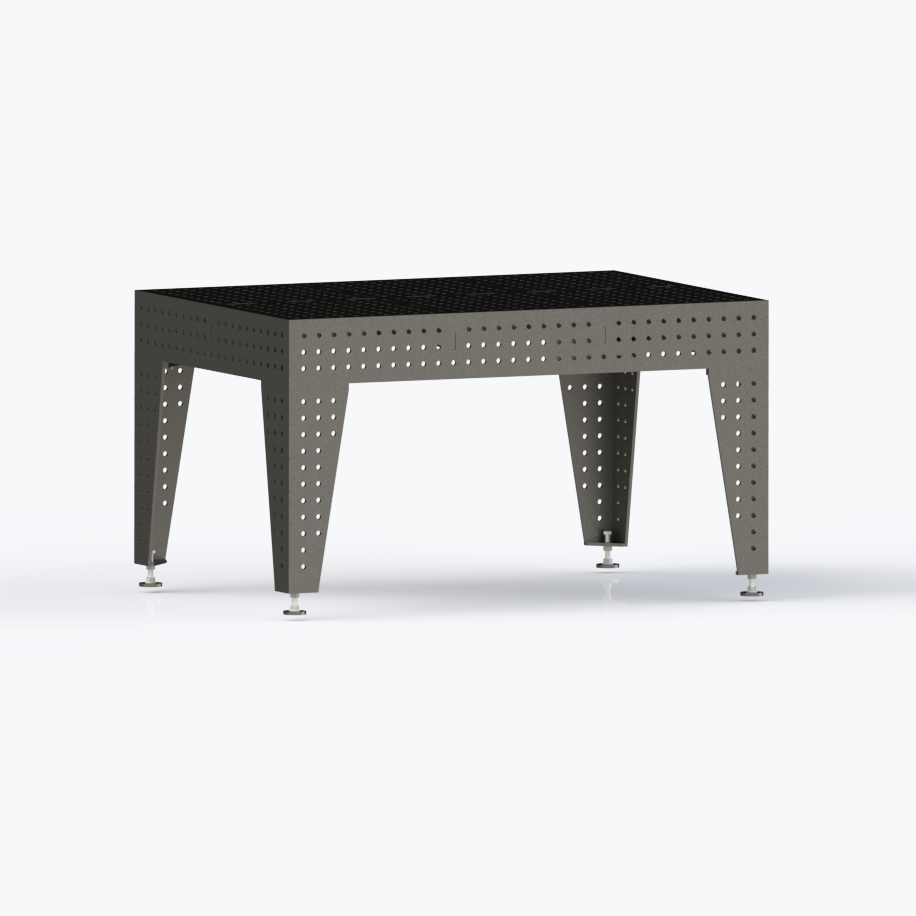

Сварочный стол размером 1600х1100х870 мм с отверстиями D16 мм для фиксации оснастки (шаг сетки 50 мм). Высота ножек регулируется для компенсации неровностей пола. Масса стола - 330 кг. Собирается из деталей выполняемых методом лазерной резки и стандартных крепёжных изделий. Ориентировочная стоимость комплекта материалов для изготовления стола (с учётом стоимости лазерной резки) по состоянию на февраль 2019 составляет 40-45 тысяч рублей.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Сварочный стол 1600х1100х870
Сварочный стол 1600х1100х870
5
37
1698
13
0
30
Сообщить о проблеме
Автор
klugl
Дата
20.02.2019
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
столешница_50mm.SLDASM
-
столешница_50mm.SLDPRT
-
ножка_50mm.SLDASM
-
Пятка.SLDPRT
-
Болт с шестигранной головкой (нормальной точности) В ГОСТ 7798-70.SLDPRT
-
стенка ножки_1 50mm.SLDPRT
-
боковина большая 50mm.SLDPRT
-
боковина малая 50mm.SLDPRT
-
Перемычка малая.SLDPRT
-
стенка ножки_2 50mm.SLDPRT
-
Перемычка большая.SLDPRT
-
Стол 50mm.SLDASM
-
уголок.SLDPRT
-
Гайка с буртиком ГОСТ 8918-69.SLDPRT
-
уголок ножки.SLDPRT
