Тепловой конструкторский расчет нагревательной (термической) печи на природном газе

0
3
330
7
0

Белорусский национальный технический университет
Кафедра: «Промышленная теплоэнергетика и теплотехника»
Дисциплина: «Высокотемпературные теплотехнические установки»
Курсовой проект на тему: «Тепловой конструкторский расчет нагревательной (термической) печи»
Минск 2019

Исходные данные:
тип топлива - природный газ;
температура металла при садке в печь - 20 град. С;
температура продуктов сгорания покидающих печь - 900 град. С;
назначение печи - под прокатку стальных заготовок;
длина заготовки - 3 м;
часовая производительность по металлу - 40 т/ч;
температура подогрева воздуха - 200 град. С;
тип горелочного устройства – блочный.

Оглавление
1. Введение и описание технологии нагрева 5
2. Разработка температурного графика печи 8
3. Расчет топлива и определение действительной температуры в зонах рабочего пространства печи 10
4. Построение температурного графика печи 18
5. Расчет процесса теплообмена 20
6. Расчет времени пребывания садки в рабочем пространстве печи 29
7. Расчет основных размеров рабочего пространства печи 32
8. Тепловой баланс зон рабочего пространства печи 35
9. Выбор горелочных устройств 50
10. Расчет рекуперотивного теплообменного аппарата 52
11. Автоматическое регулирование тепловой нагрузки печи 60
12. Заключение и технико-экономические показатели работы печи 64
список используемых источников 65

Графическая часть:

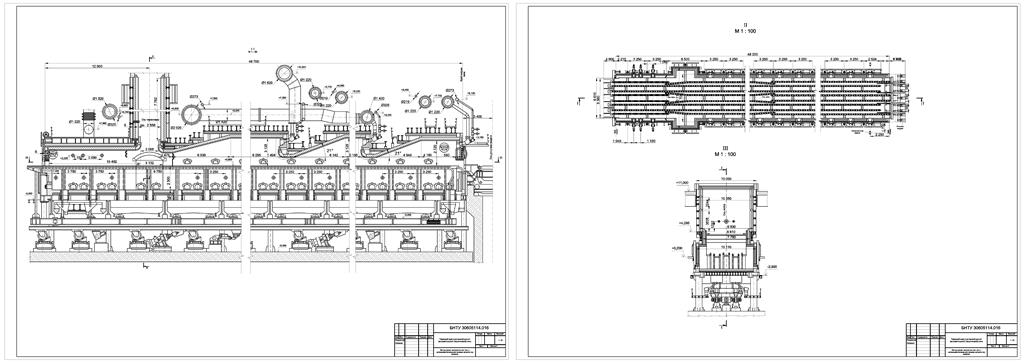

общий вид методической нагревательной печи с шагающими балками;
вид сверху методической нагревательной печи с шагающими балками.



Автор
katerina5955
Дата
30.01.2020
Язык
Русский
Состав
Пояснительная записка и графическая часть
Софт
AutoCAD 2018 Как открыть?
Содержимое архива
  • Методическая нагревательная печь с шагающими балками.Общий вид.dwg
  • Пояснительная записка.docx
  • Методическая нагревательная печь с шагающими балками.Вид сверху.dwg
