Белорусский национальный технический университет
Кафедра «Промышленная теплоэнергетика и теплотехника»
Курсовой проект по дисциплине «Высокотемпературные теплотехнологические процессы
и установки»
Тема: Тепловой конструкторский расчет термической печи
Минск 2016
Исходные данные: Сталь Ст 40Х, начальная температура садки (заготовки) 20°C, вид топлива природный газ с теплотой сгорания 37 МДж/м3, садка (заготовка цилиндр) с характерным размером (радиус) 0,07 м, температура подогрева воздуха-окислителя 250°C, горелочные устройства – типа ПП, температура дыма перед рекуператором – 750…800°C, длина садки 3 м.
В данной работе рассматривается термическая печь для термической обработки (нагрев под закалку, отпуск, отжиг, нормализацию) заготовок и деталей из углеродистых и легированных сталей.

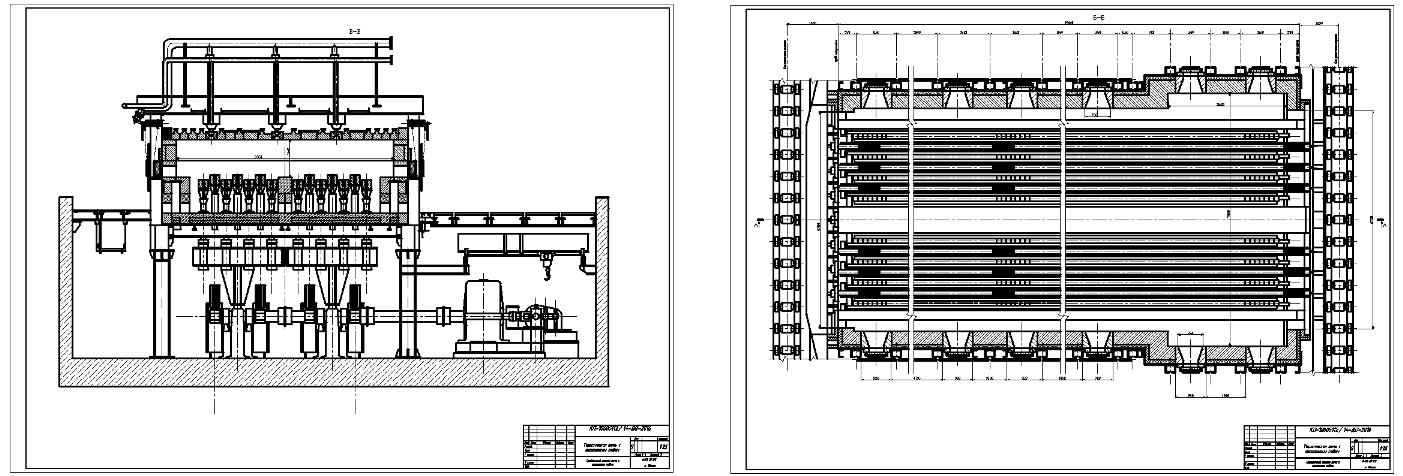

Графическая часть содержит продольный и поперечный разрезы печи с шагающим подом
Содержание
ВВЕДЕНИЕ
1 РАЗРАБОТКА ТЕМПЕРАТУРНОГО ГРАФИКА
2 РАСЧЕТ ТОПЛИВА И ОПРЕДЕЛЕНИЕ ДЕЙСТВИТЕЛЬНОЙ ТЕМПЕРАТУРЫ В ПЕЧИ
3 ОПРЕДЕЛЕНИЕ ВРЕМЕНИ НАГРЕВА
4 ПРОФИЛИРОВАНИЕ РАБОЧЕГО ПРОСТРАНСТВА ПЕЧИ
5 СОСТАВЛЕНИЕ ТЕПЛОВОГО БАЛАНСА И ОПРЕДЕЛЕНИЕ РАСХОДА ТОПЛИВА
6 РАСЧЕТ РЕКУПЕРАТОРА
7 АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ ТЕПЛОВОЙ НАГРУЗКИ ПЕЧИ
8 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
9 ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
