Тепловой расчет коксогазовой вагранки

МГТУ им Носова
Кафедра теплотехнических и энергетических систем
КУРСОВОЙ ПРОЕКТ По дисциплине Металлургическая теплотехника
на тему: Тепловой расчет коксогазовой вагранки
По дисциплине Металлургическая теплотехника
на тему: Тепловой расчет коксогазовой вагранки
агнитогорск 2017

Исходные данные:
Состав металлошихты, %: C – 2, Si – 4, Mn– 2, S– 0.01, P– 0.007,Cr– 3,Ni– 5, Fe– 83.983.
Состав природного газа, %: CH4 – 97.3, C2H6 –0.4, C3H8– 0.4,C4H10 – 0.1,C5H12 – 0.1 , CO2 – 0.1, N2 – 1.6, dг –25 г/м3, α – 1.08.
Состав кокса, %: C 94, H 1, O 0.1, N 0.2, S 0.7, Aр 2, Wр 2.
Температура чугуна 1470 0C, температура подогретого воздуха 150 0C, производительность 13 т/ч, влагосодержание воздуха 15 г/м3.

СОДЕРЖАНИЕ
2 МЕТАЛЛУРГИЧЕСКИЕ ОСНОВЫ ПЛАВКИ 7
3 РАБОТА ВАГРАНКИ 9
4 ГОРЕНИЕ ТОПЛИВА В ВАГРАНКЕ 10
5 КОКСОВЫЕ, ГАЗОВЫЕ И КОКСОГАЗОВЫЕ ВАГРАНКИ 10
6 ГОРЕЛОЧНЫЕ СИСТЕМЫ ПРИМЕНИТЕЛЬНО К ГАЗОВЫМ ВАГРАНКАМ 12
7 ВАГРАНКИ С ГОРЯЧИМ ДУТЬЕМ 14
8 РЕКУПЕРАТОРЫ ДЛЯ ГАЗОВЫХ ВАГРАНОК 14
9 ВАГРАНКИ С ОХЛАЖДАЕМЫМ ПЛАВИЛЬНЫМ ПОЯСОМ 16
10 РАСЧЕТ КОКСОГАЗОВОЙ ВАГРАНКИ 18
10.1 РАСЧЁТ ГОРЕНИЯ ТОПЛИВА 18
10.2 ОПРЕДЕЛЕНИЕ РАСХОДА ПРИРОДНОГО ГАЗА 23
10.3 МАТЕРИАЛЬНЫЙ БАЛАНС ПЛАВКИ 25
10.4 ТЕПЛОВОЙ БАЛАНС ПЛАВКИ 30
10.5 РАСЧЁТ РАЗМЕРОВ ВАГРАНКИ 32
10.6 РАСЧЁТ ГАЗОВОЙ ГОРЕЛКИ 34
10.7 РАСЧЁТ КОНВЕКТИВНОГО РЕКУПЕРАТОРА 35
СПИСОК ЛИТЕРАТУРЫ 39
ПРИЛОЖЕНИЯ 40

Состав: Вагнранка Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Промышленность / Металлургия / Тепловой расчет коксогазовой вагранки

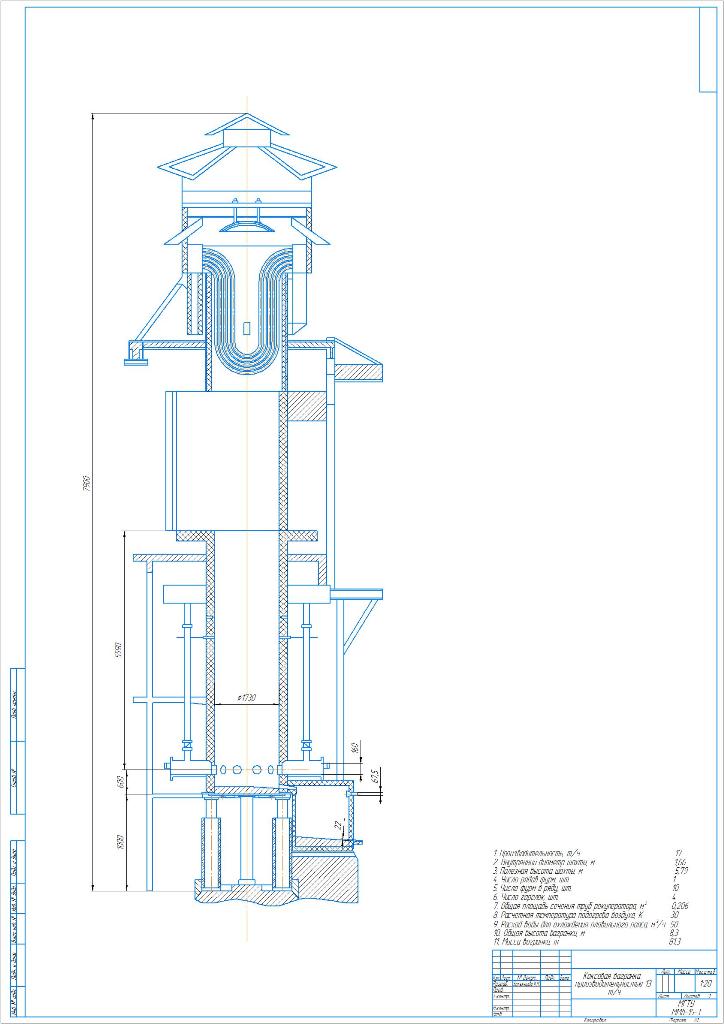

сдавать/Koxovaya_vagranka_Ustyantseva.cdw
сдавать/Met_teplotekhnika_kopia_kopia.docx
сдавать/Лист задания на КП ММб-15-3. Коксогазовая вагранка 2017.docx
