Чертежи и модель циркуля для плазмореза. Диаметр вырезаемых деталей от 150 до 900 мм.

554

400

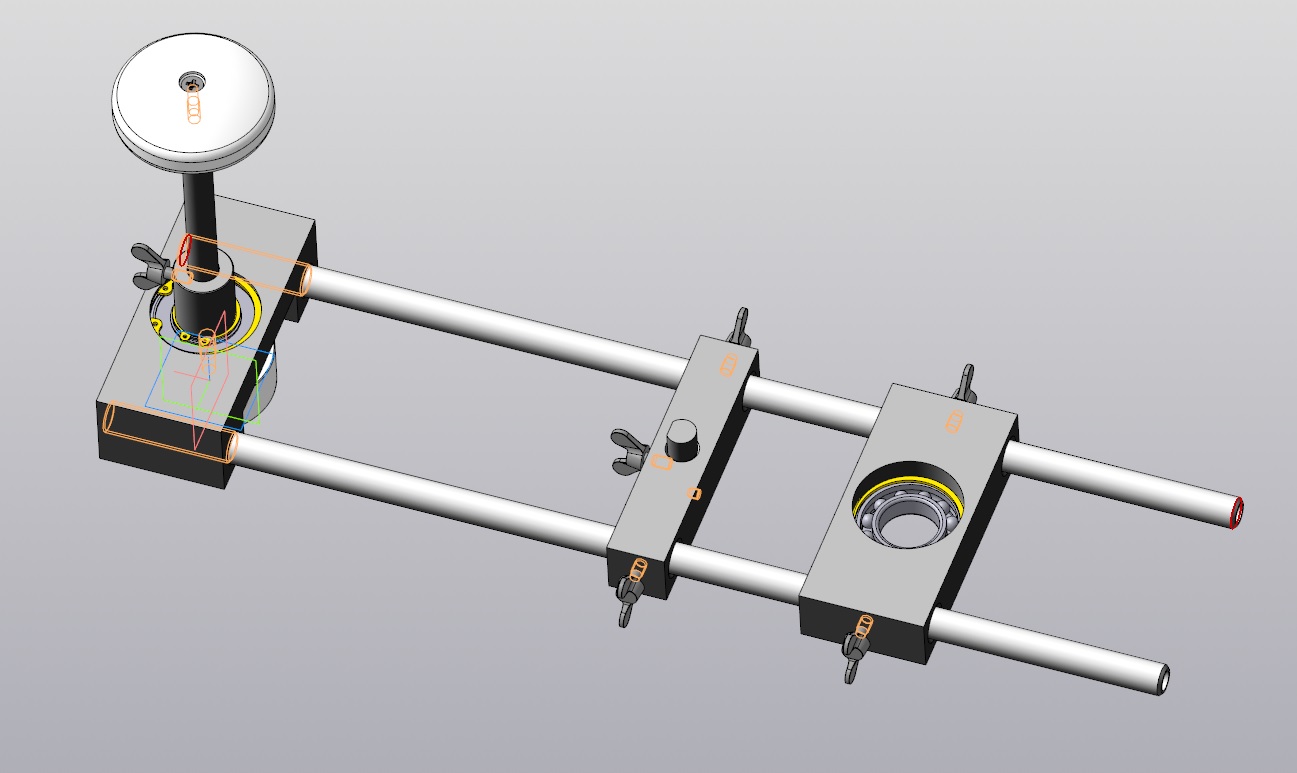

3D модель Чертежи и модель циркуля для плазмореза. Диаметр вырезаемых деталей от 150 до 900 мм.

Модель и комплект рабочих чертежей для изготовления циркуля с магнитным креплением для плазмореза для вырезки круглых деталей и радиусных поверхностей. С чертежом для доработки корпуса сопла плазмореза.

заготовительное производство оснастка для плазмореза плазморез циркуль

Автор

factorym

Дата

19.07.2021

Язык

Русский

Состав

3D модель с деталировкой, полный комплект рабочих чертежей.

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

2018.20.00 ЦИРКУЛЬ ДЛЯ ПЛАЗМОРЕЗА
- Кронштейн горелки плазмореза
  - Наконечник плазмореза
    - Наконечник доработанный _ 2018.20.00 дет. 2.a3d
    - Наконечник горелки плазмореза.m3d
    - Сопло 1,7 мм горелки плазмореза.m3d
    - Наконечник стандартный.a3d
    - Наконечник доработанный _ 2018.20.00 дет. 2.spw
  - Кронштейн наконечника плазмореза _ 2018.20.04 СБ.a3d
  - Корпус _ 2018.20.04 дет. 1.m3d
  - Кронштейн наконечника плазмореза _ 2018.20.04 СБ.spw
- Циркуль _ 2018.20.00СБ.a3d
- Чертежи
  - Кронштейн ролика _ 2018.20.00 дет. 1.cdw
  - Циркуль _ 2018.20.00 МЧ.spw
  - Втулка _ 2018.20.02 дет. 3.cdw
  - Направляющая _ 2018.20.02 дет. 2.cdw
  - Магнитная стойка Сборочный чертеж _ 2018.20.01 СБ.cdw
  - Кронштейн наконечника плазмореза Сборочный чертеж _ 2018.20.04 СБ.cdw
  - Корпус _ 2018.20.01 дет. 1.cdw
  - Шток ролика _ 2018.20.03 дет. 1.cdw
  - Корпус _ 2018.20.02 дет. 1.cdw
  - Шток с роликом _ 2018.20.03СБ.cdw
  - Ось _ 2018.20.01 дет. 2.cdw
  - Наконечник _ 2018.20.01 дет. 3.cdw
  - Наконечник доработанный _ 2018.20.00 дет. 2.cdw
  - Ось _ 2018.20.03 дет. 2.cdw
  - Корпус _ 2018.20.04 дет. 1.cdw
  - Циркуль Монтажный чертеж _ 2018.20.00 МЧ.cdw
  - Консоль Сборочный чертеж _ 2018.20.02 СБ.cdw
  - Циркуль _ 2018.20.00 МЧ.a3d
  - Циркуль Сборочный чертеж _ 2018.20.00 СБ.cdw
- Ролик
  - Шток с роликом _ 2018.20.03СБ.spw
  - Шток ролика _ 2018.20.03 дет. 1.m3d
  - Кронштейн ролика _ 2018.20.00 дет. 1.m3d
  - Шток с роликом _ 2018.20.03СБ.a3d
  - Ось _ 2018.20.03 дет. 2.m3d
- Магнитное крепление с отверстием А60.png
- Один из магазинов магнитов.docx
- Циркуль _ 2018.20.00СБ.spw
- Магнитная стойка
  - Корпус _ 2018.20.01 дет. 1.m3d
  - Ось _ 2018.20.01 дет. 2.m3d
  - Магнитная стойка _ 2018.20.01СБ.a3d
  - Магнит А60 на 110 кг.m3d
  - Магнитная стойка _ 2018.20.01СБ.spw
  - Наконечник _ 2018.20.01 дет. 3.m3d
- Консоль
  - Корпус _ 2018.20.02 дет. 1.m3d
  - Консоль _ 2018.20.02СБ.a3d
  - Втулка _ 2018.20.02 дет. 3.m3d
  - Консоль _ 2018.20.02СБ.spw
  - Направляющая _ 2018.20.02 дет. 2.m3d
