Комплект внутренних заглушек для защиты корня сварного шва аргоном

Приспособление для поддува аргоном при сварке труб из нержавеющей стали предназначено для защиты внутренней поверхности и обратной стороны корневого слоя сварного шва от воздействия атмосферного воздуха при выполнении аргонодуговой сварки контрольных образцов.

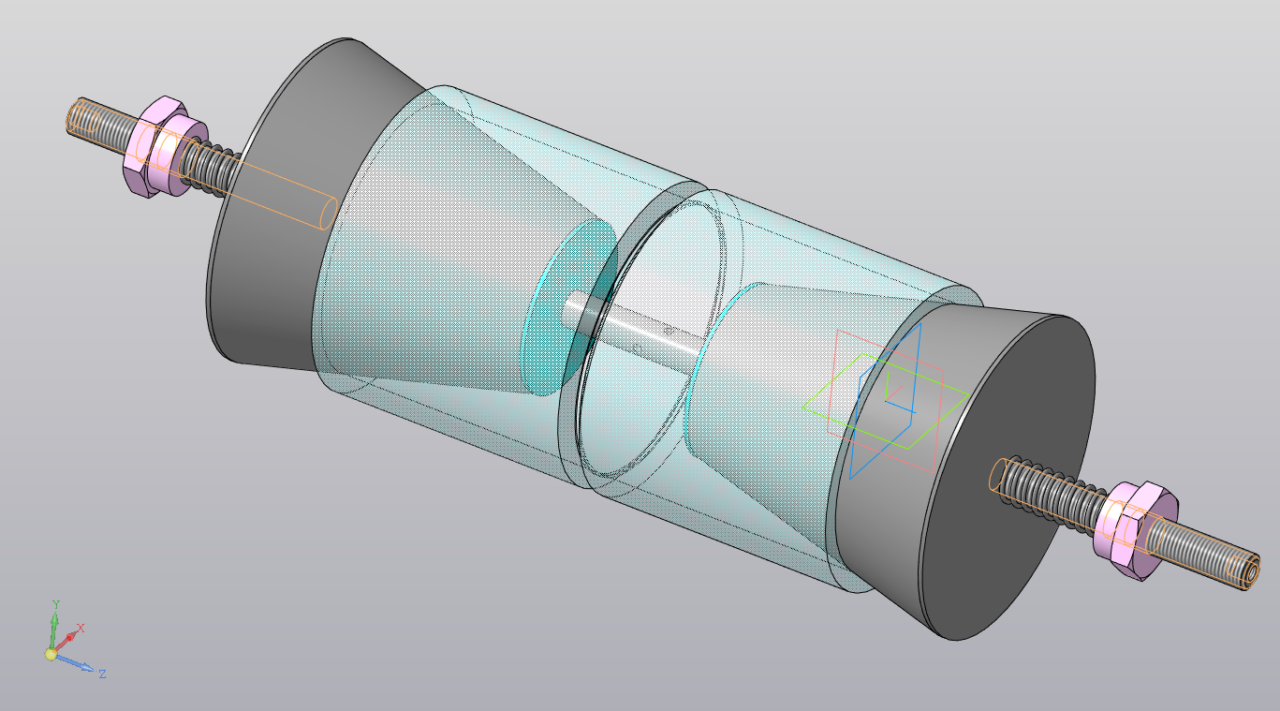

Приспособление устанавливается внутрь свариваемых труб и образует ограниченную камеру в зоне сварного соединения. В камеру подается аргон, который вытесняет воздух и создает защитную газовую среду с внутренней стороны трубы. Это предотвращает интенсивное окисление металла корня шва и способствует получению качественной обратной поверхности сварного соединения.

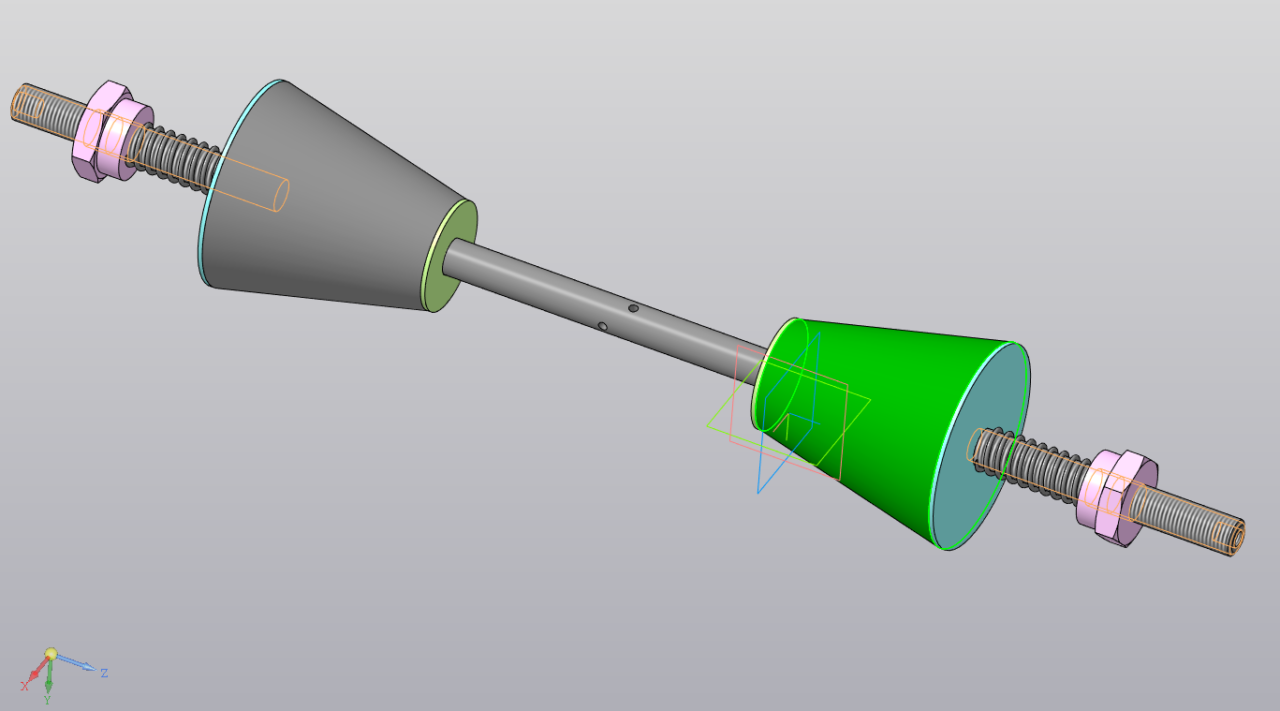

Конструктивно приспособление состоит из двух раздельных заглушек, устанавливаемых с противоположных сторон сварного стыка. Заглушки соединяются между собой посредством центральной направляющей трубы с резьбой, внутри которой предусмотрены отверстия для прохода защитного газа. Аргон подается внутрь образованной между заглушками камеры и распределяется в зоне расположения сварного соединения.

Приспособление выполнено в двух вариантах, отличающихся размерами переходных корпусов

Вариант 1 - переход 140 - 76 мм
Этот вариант имеет увеличенные размеры и выполнен с переходным корпусом:
Ø140 мм - Ø76 мм.
Ориентировочно оно может использоваться для труб с внутренними диаметрами от 70 до 135 мм.

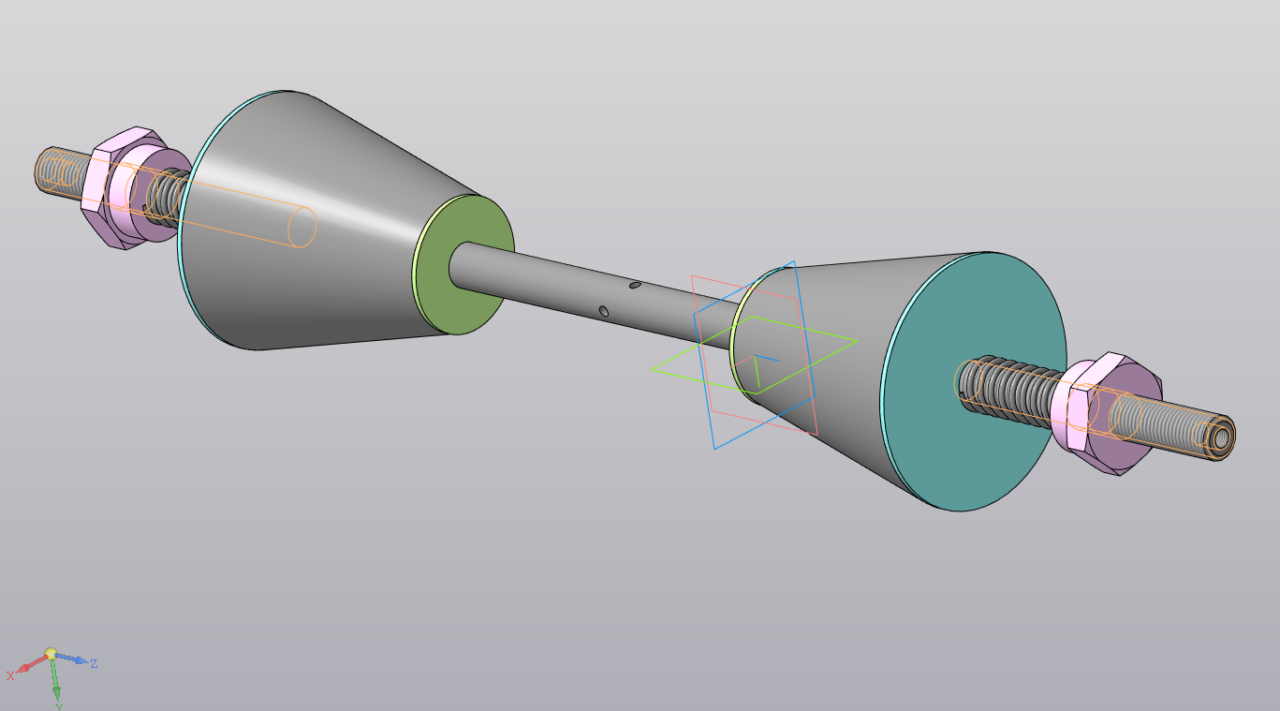

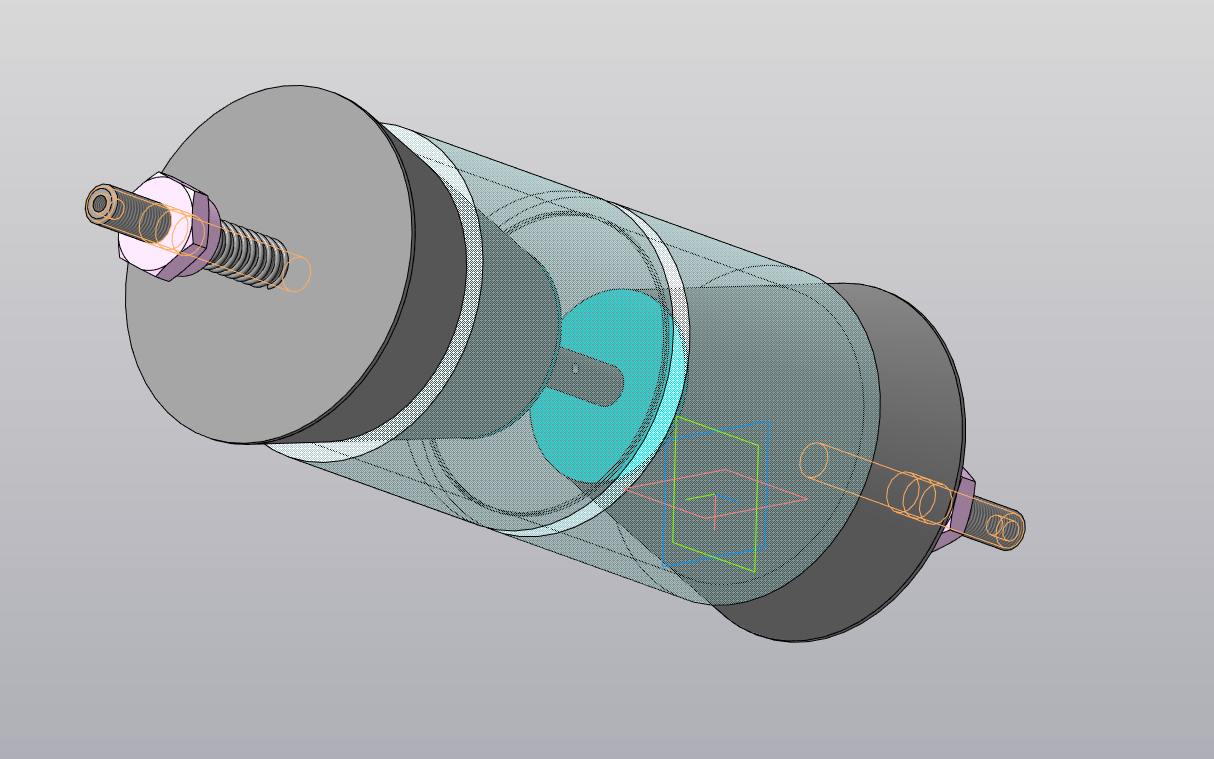

И вариант 2
Предназначен для установки в трубы соответствующего диапазона диаметров и представляет собой приспособление с переходным корпусом:
Ø89 мм - Ø48 мм.
Ориентировочно оно может использоваться для труб с внутренними диаметрами от 85 до 45 мм.
