Приспособление для сварки кольцевыми швами аргоном турбины низкого давления

309

200

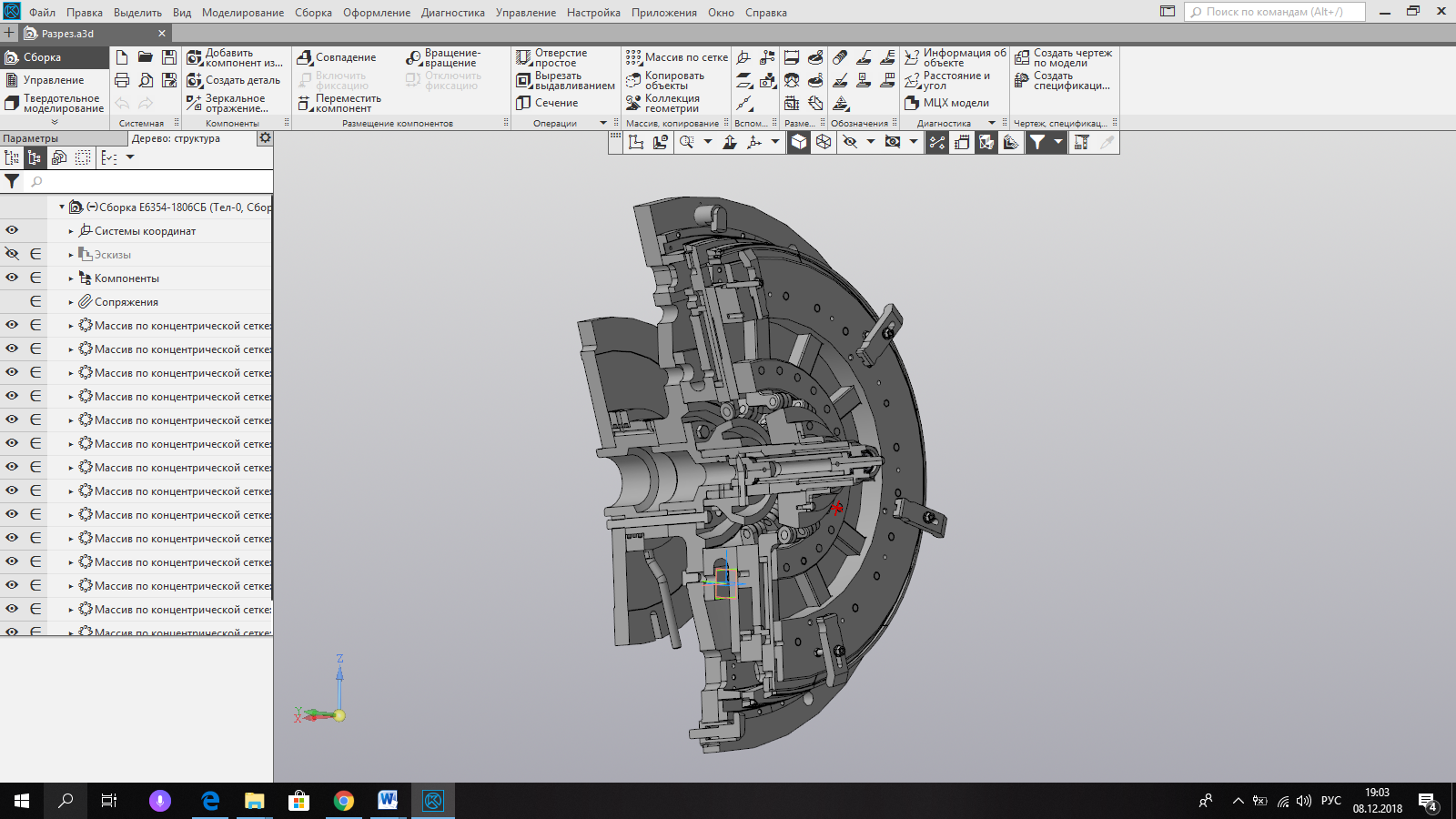

3D модель Приспособление для сварки кольцевыми швами аргоном турбины низкого давления

Установка для аргонодуговой сварки кольцевого шва фланца и конуса обода ТНД. Назначение приспособления: Установка и закрепления детали обода тур-бины низкого давления, состоящая из фланцев и конуса.
Длина 690 мм
Радиус 1000 мм
Радиус первого сектора подачи аргона 830 мм
Радиус второго сектора подачи аргона 795 мм
Присутствует 6 прижимов детали, также контра-гайка

3D Модели Приспособление для сварки аргоном кольцевых швов обода ТНД

Автор

Владислав Шарипов

Дата

09.12.2018

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

приспособление
- Валик Е6354-1806-2-3.m3d
- Прихват Е6354-1806-15.m3d
- Planshayba_E6354-1806-23 (1).m3d
- Разрез.a3d
- Вал Е6354-1806-1-2.m3d
- Ступица Е6354-1806-25.m3d
- Кулачок Е6354-1806-6-1.m3d
- Кольцо Е6354-1806-8.m3d
- Корпус Е6354-1806-27.m3d
- Конус Е6354-1806-29.m3d
- Платик правый Е6354-1806-20.m3d
- Заготовка для вставки Е6354-1806-6-2.m3d
- Прижим Е6354-1806-18.m3d
- Планка Е6354-1806-4-2.m3d
- Конус Е6354-1806-9.m3d
- Корпус Е6354-1806-11.m3d
- Муфта Е6354-1806-24.m3d
- Сборка.a3d
- Серьга Е6354-1806-2-1.m3d
- Кулачок Е6354-1806-5-1.m3d
- Штанга Е6354-1806-2СБ.a3d
- Кулачок Е6354-1806-3СБ.a3d
- Кулачок Е6354-1806-6СБ.a3d
- Втулка резьбовая Е6354-1806-22.m3d
- Кулачок Е6354-1806-5СБ.a3d
- Труба Е6354-1806-2-2.m3d
- Заготовка для вставки Е6354-1806-5-2.m3d
- Заглушка Е6354-1806-3-3.m3d
- Кольцо Е6354-1806-16.m3d
- Вал Е6354-1806-1СБ.a3d
- Разрезное кольцо Е6354-1806-35.m3d
- Упор Е6354-1806-14.m3d
- Штуцер Е6354-1806-7-2.m3d
- Платик Е6354-1806-17.m3d
- Втулка Е6354-1806-19.m3d
- Кулачок Е6354-1806-4-1.m3d
- Планка Е6354-1806-3-2.m3d
- Фланец Е6354-1806-1-1.m3d
- Гайка Е6354-1806-88.m3d
- Кольцо Е6354-1806-12.m3d
- Корпус Е6354-1806-28.m3d
- Пробка Е6354-1806-31.m3d
- Сухарь Е6354-1806-13.m3d
- Платик левый Е6354-1806-20.m3d
- Ролик Е6354-1806-10.m3d
- Державка Е6354-1806-26.m3d
- Кулачок Е6354-1806-3-1.m3d
- Гайка Е6354-1806-30.m3d
- Кулачок Е6354-1806-4СБ.a3d
