Курсовая работа по дисциплине «САПР в сварочном производстве» на тему «Разработать 3D-модель устройства поворотного для крышек люков по ОСТ 26.02.2052-79, исп.2, Dy=400мм, Py=1.6МПа, её сборочный чертеж, деталировку. Спроектировать комплект технологических...

Белорусско-Российский университет
Кафедра Машиностроение
Курсовая проект по дисциплине «САПР в сварочном производстве»
Курсовая работа
по дисциплине «САПР в сварочном производстве»
На тему «Разработать 3D-модель устройства поворотного для крышек люков по ОСТ 26.02.2052-79, исп.2, Dy=400мм, Py=1.6МПа, её сборочный чертеж, деталировку. Спроектировать комплект технологических документов.»
Могилев 2014

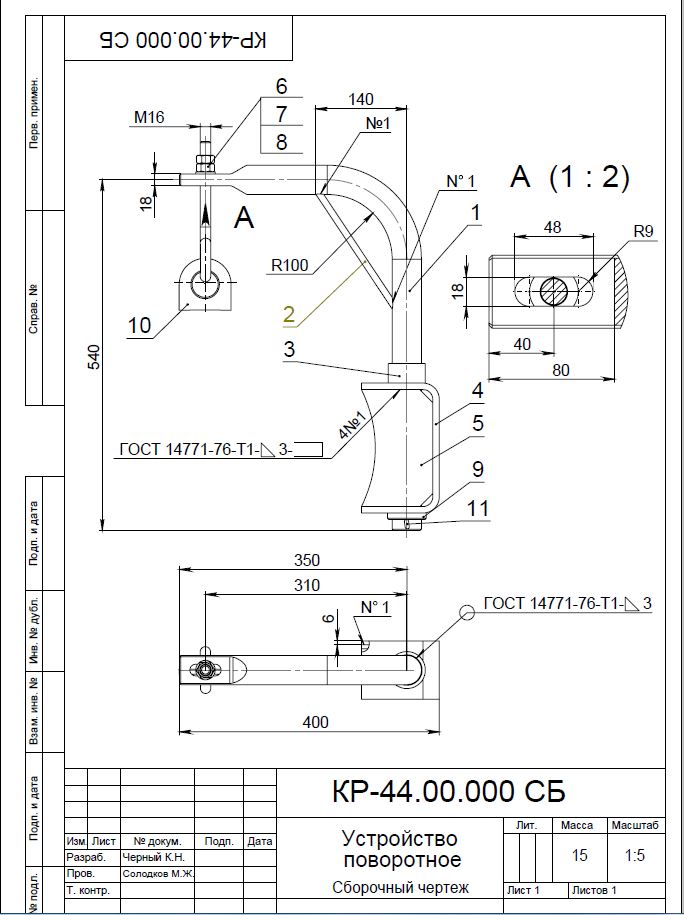

Задачей данной курсовой работы является разработка 3D-модели устройства поворотного для крышек люков (далее устройство поворотное) по ОСТ 26.02.2052-79, исп.2, Dy=400мм, Py=1.6МПа, разработка сборочного чертежа и деталировки. Также требуется спроектировать комплект технологических документов, который включает в себя:
1. Титульный лист;
2. Ведомости технологических документов;
3. Маршрутная карта на сборку;
4. Карта эскизов на сборку с привязками к переходам;
5. Маршрутная карта на изготовление одной детали.
