Пост сварочный барабана смесительного

769

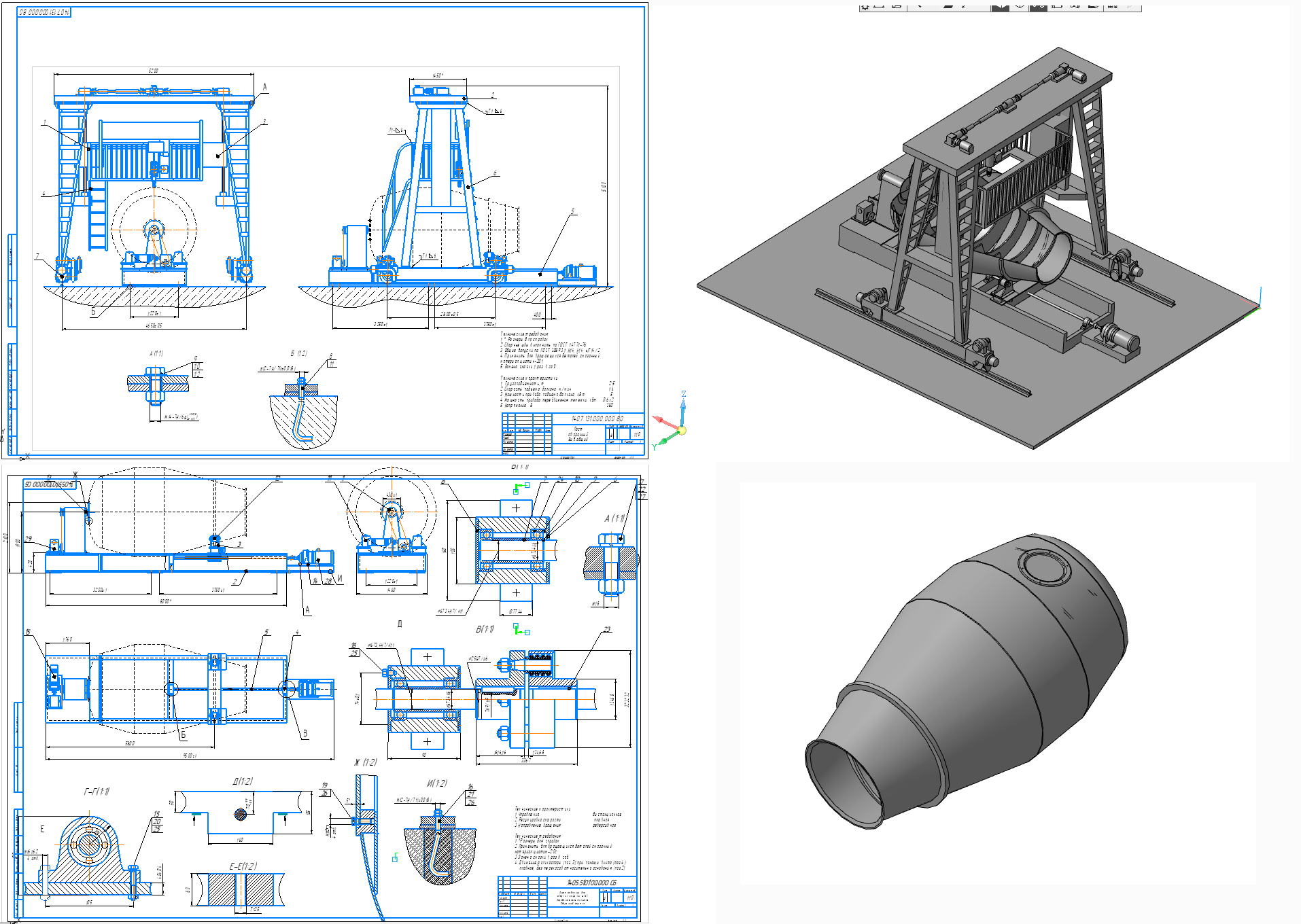

Представлена 3D-модель поста сварочного барабана смесительного.
А так же общие виды поста и изделия со спецификациями.

Технические характеристики
1 Грузоподъемноть, т 2,5
2 Скорость подъема балкона, м/мин 1,6
3 Мощность привода подъема балкона, кВт 5
4 Мощность привода передвижения тележки, кВт 0,6x2
5 Напряжение, В 380

3D Модели Барабан пост Приспособление Сварка Сварочный смесительный

Автор

Ринат Гафуров

Дата

17.07.2018

Язык

Русский

Состав

Сборочный чертеж (изделие), Вид общий (пост сварочный, изделие), Приспособление для сварки кольцевых швов барабана смесительного Сборочный чертеж, Спецификация, 3D Сборка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - DP-400.m3d
  - Балка.m3d
  - Барабан.m3d
  - Вал.m3d
  - Изделие.a3d
  - Крышка.m3d
  - Опора2.m3d
  - Опора барабана.m3d
  - Опора вала.m3d
  - Пост сварочный.a3d
  - Привод.m3d
  - Приспособление.a3d
  - Рама.m3d
  - Сборка.a3d
  - Спираль.m3d
  - Электродвигатель.m3d
  - верхняя площадка.m3d
  - комната.m3d
  - кронштейн.m3d
  - манипулятор.a3d
  - наконечник.m3d
  - опора.m3d
  - опора манипулятора.m3d
  - опорная стойка.m3d
  - площадка.m3d
  - рельс.m3d
  - сварочный деталь.m3d
  - сварочный пост.a3d
  - ящик.m3d
- - Изделие.cdw
  - Пост сварочный.cdw
  - Пост сварочный2.cdw
  - Приспособление.cdw
  - патрон.spw
  - приспособление.spw
  - спецификация.spw
  - спецификация на пост сварочный.cdw
- Сборка.cdw
