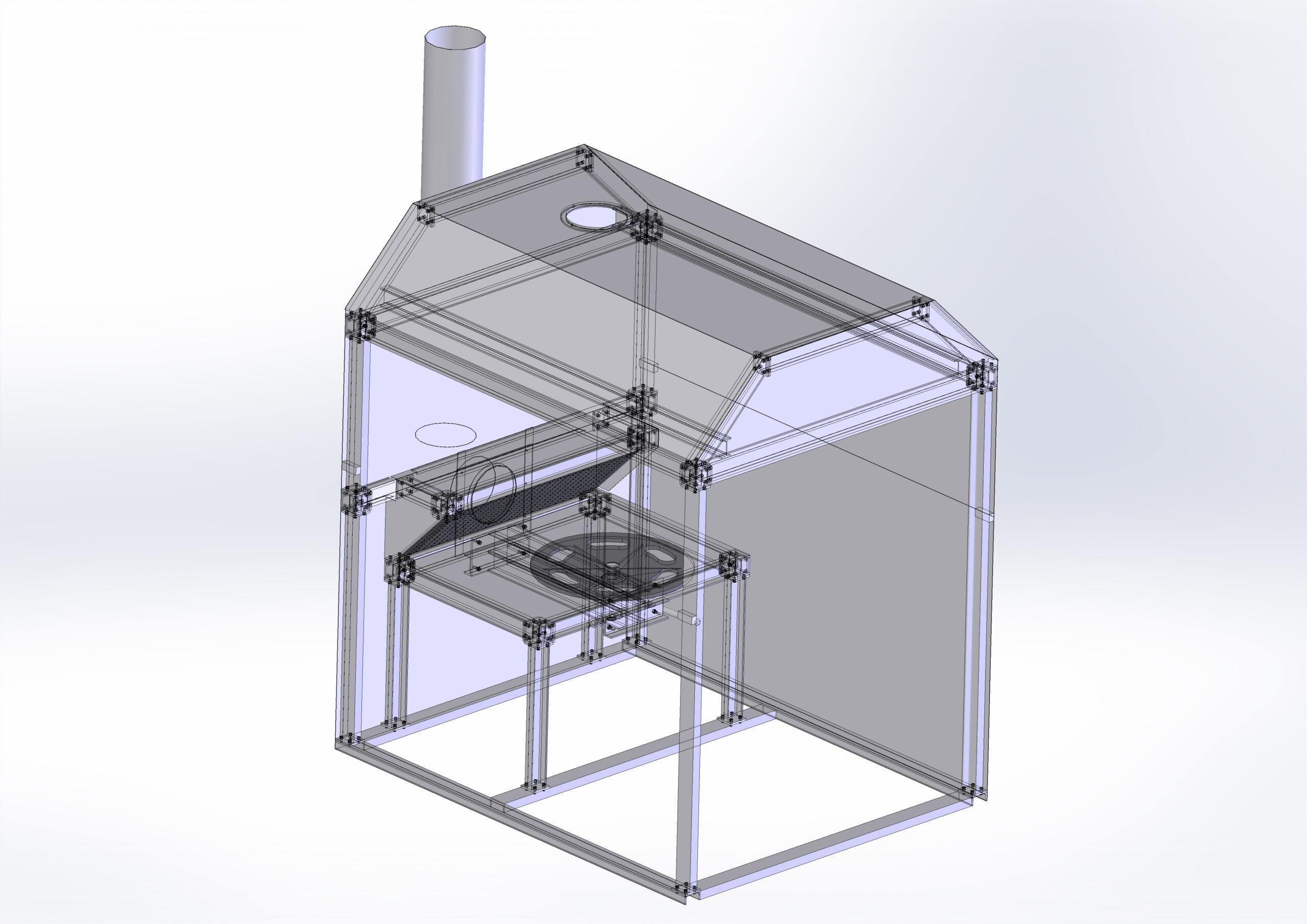

Модель представляет собой сборку цехового сварочного поста для одного оператора-сварщика. Конструкция сделана на основе модульных стоек из швеллера и обшивка из листового металла. Поста оснащен поворотным столом для вращения детали, диаметр стола - 800 мм, внутренне пространство поста ДхШхВ - 2300х1890х2100. Есть система вытяжки газов и вверху предусмотрены опоры для крепления небольшого тельфера. Используется в плавильных цехах для сварки оснастки, скрывает сварщика от остальных рабочих предотвращая их от газов и бликов во время сварки.
