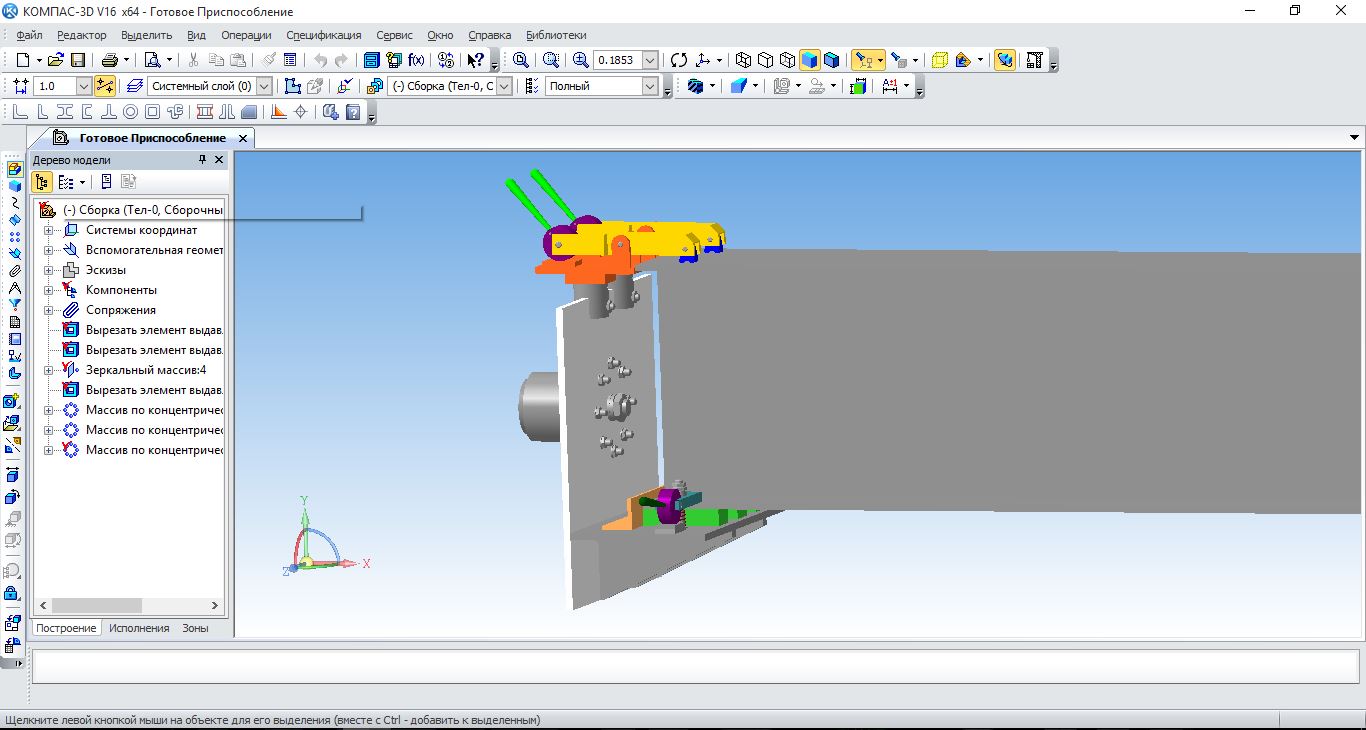

Приспособление для сварки двутавровой балки. Приспособление состоит из рамы которая насаживается на цапфу сварочного кантователя КД-0,5, на раме установлены эксцентриковые прижимы которые прижимают полки балки. После прижима балку вращают на 45 градусов для сварки продольных швов.
