Расчет и проектирование балки двутаврового сечения

Белорусско-Российский университет
Кафедра: "Оборудование и технология сварочного производства"
Курсовой проект по дисциплине: "Проектирование сварных конструкций"
На тему; "Расчет и проектирование балки двутаврового сечения"
Могилев 2014

Исходные данные: F1=115кН, F2=145кН,F3=156кН,F4=130кН
В данном проекте рассматривается балка двутаврового сечения. Произведен расчет, проектирование балки и подбор сварочного оборудования.

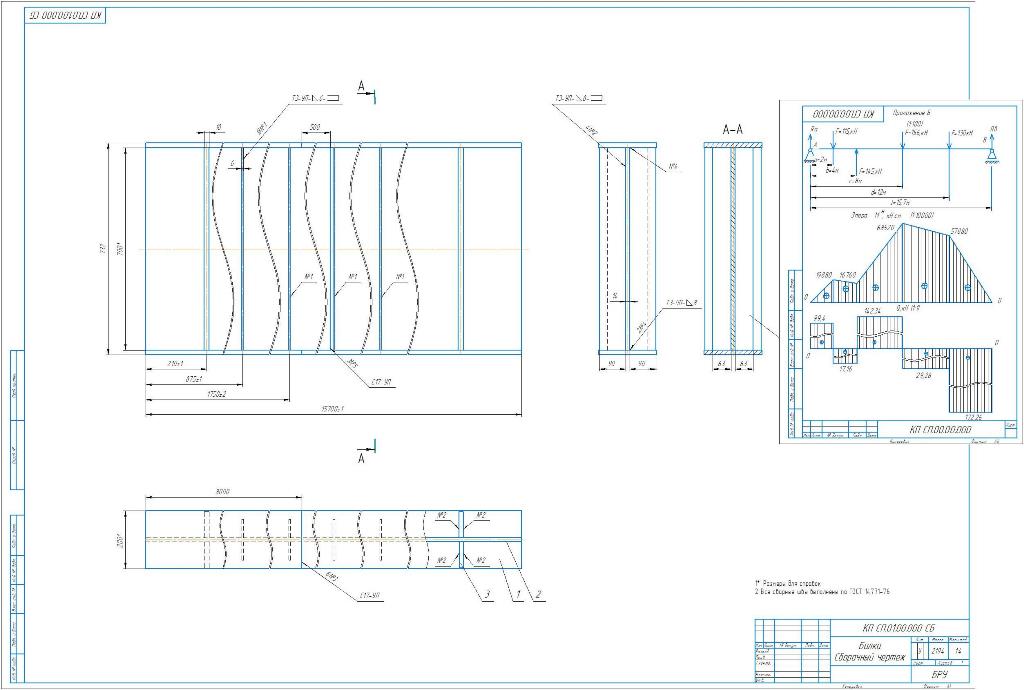

Графическая часть содержит сборочный чертеж балки(А1),спецификацию, эпюру продольных сил(А4).
Курсовой проект содержит 1 лист формата А1 графической части, 28 страниц пояснительной записки.
Пояснительная записка:
Содержание
Введение
1 Конструкторский раздел
1.1 Описание конструкции балки
1.2 Выбор и обоснование металла сварной балки
1.3 Расчет и конструирование балки
1.4 Подбор сечения сварной балки
1.5 Проверка прочности и жесткости скомпонованного сечения
балки
1.6 Расчет сварных швов, соединяющих пояса со стенкой
1.7 Проверка местной устойчивости стенки балки
1.8 Расчет опорных частей балок
1.9 Расчет стыковых балок
1.10 Расчет массы балки
2 Технологический раздел
2.1 Выбор способа сварки и методов контроля качества сварных
соединений
2.2 Выбор режимов сварки и сварочного оборудования
2.3 Энергосберегающие мероприятия при проектировании балки
Список литературы
Приложение А Эпюра поперечных сил и изгибающих моментов
Приложение Б Спецификация к сборочному чертежу

Состав: Балка (СБ), Спецификация, Эпюра продольных сил, ПЗ Язык документа

Софт: КОМПАС-3D SP2

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет и проектирование балки двутаврового сечения

курсовая\Балка.cdw
курсовая\ПЗ.docx
курсовая\Спецификация.doc
курсовая\титульник.docx
курсовая\Эпюра.cdw
курсовая
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
