Тип анализа: Линейный, статический.
Исходные данные:
- Жесткое закрепление балки с одной стороны.
- Нагрузка, приложенная к свободному краю балки, равная 1000 Н (100 кг).
Анализ результатов:

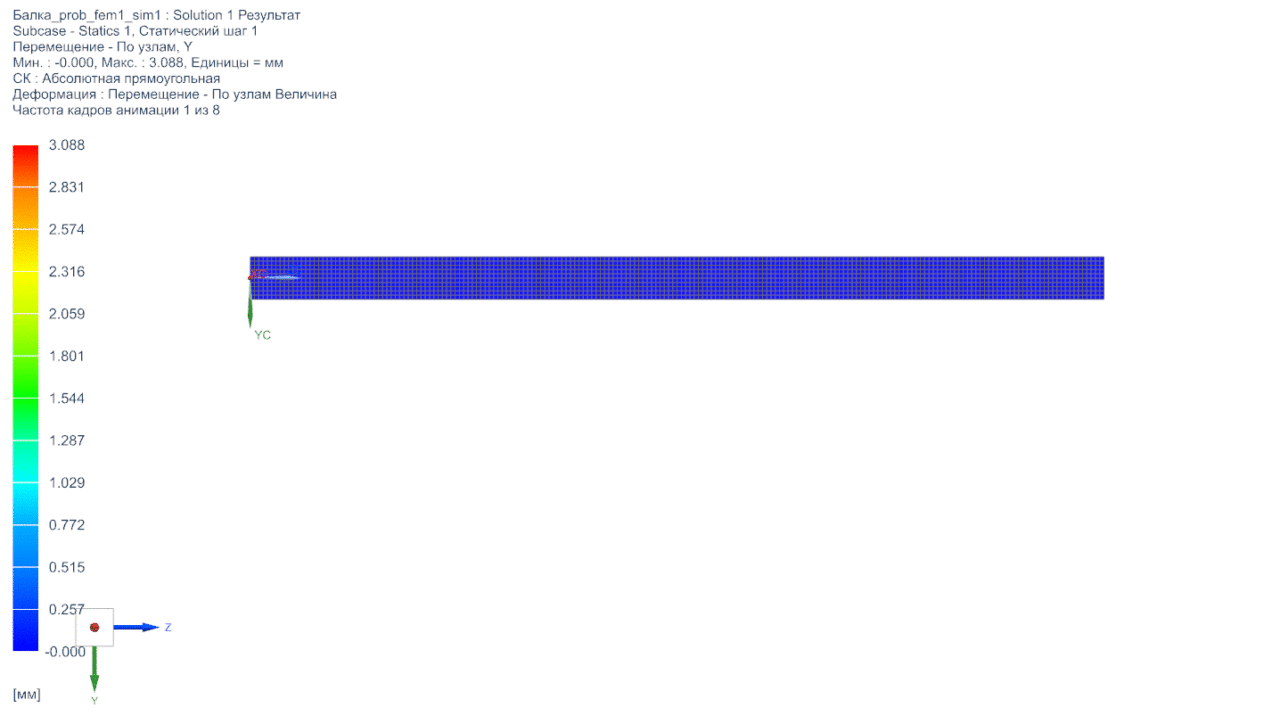

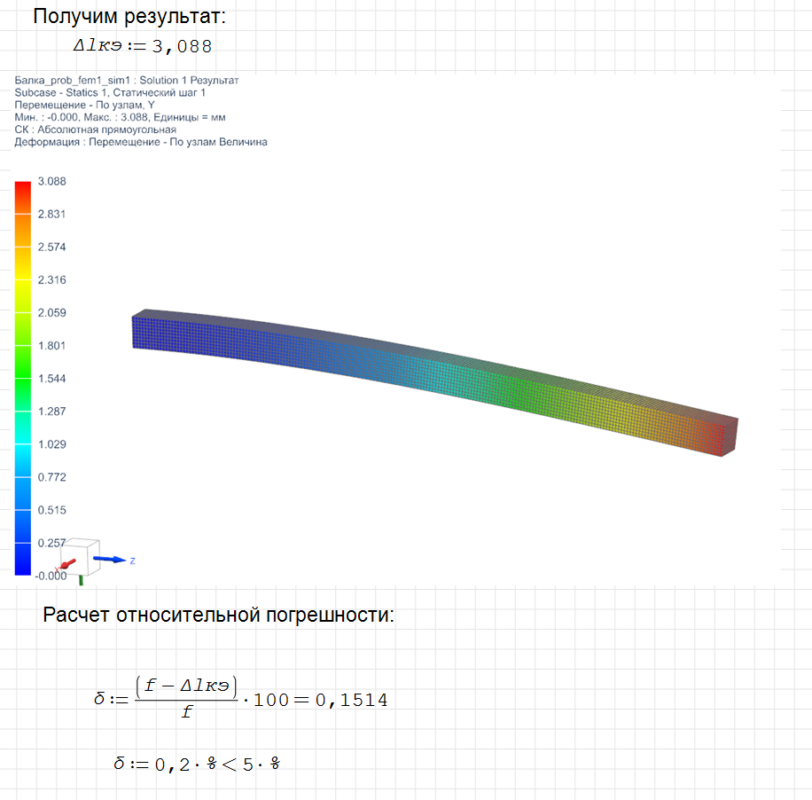

- Получение величины прогиба.
- Ошибка расчета.

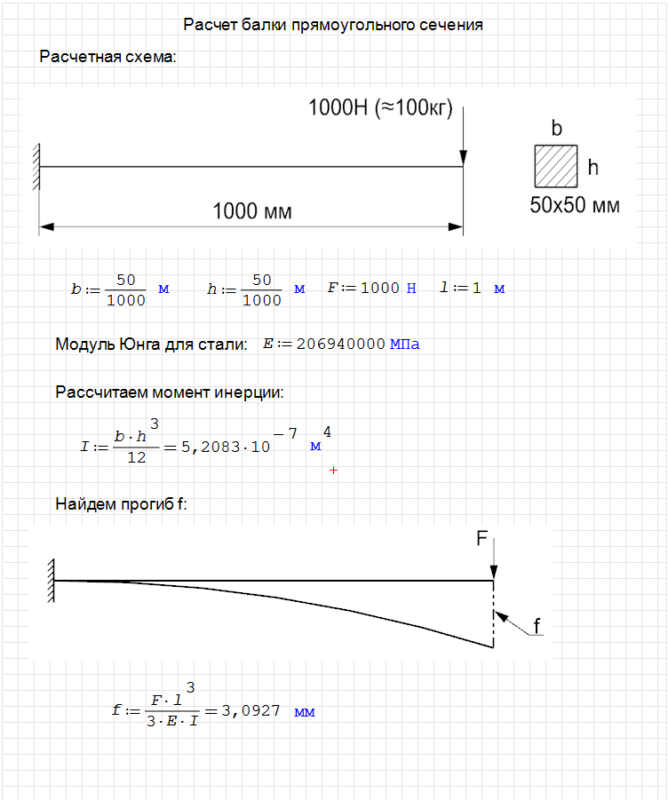

*Приложен расчет балки и расчет погрешности в SMathSolver(+pdf).
- Главная -
- Чертежи -
- CAE расчёты и симуляция -
- Расчет балки прямоугольного сечения на прогиб
Расчет балки прямоугольного сечения на прогиб
0
0
13
0
0
50
Сообщить о проблеме
Автор
ksandr50
Дата
28.10.2026
Язык
Русский
Состав
3d model, pre/post процессор, проверочный расчет на погрешность
Софт
NX 2306
Отзывов пока нет
Содержимое архива
-
Балка_prob.prt
-
Балка_prob.stp
-
Балка_prob_fem1.fem
-
Балка_prob_fem1_sim1.sim
-
Расчет.pdf
-
Расчёт.sm
