Расчет железобетонной балки таврового сечения

БПОУ "Омский строительный колледж"
Специальность: СиЭЗиС
Дисциплина: "Проектирование строительных конструкций"
Проект на тему: "РАСЧЕТ ЖЕЛЕЗОБЕТОННОЙ БАЛКИ ТАВРОВОГО СЕЧЕНИЯ"
Омск 2017

Исходные данные: Район строительства - Таганрог; назначение здания: администрация; количество этажей: 4; положение балки: среднее; вес балки: 20кН; вес плиты: 28кН
В данной работе производится расчет железобетонной балки Б1 таврового сечения.

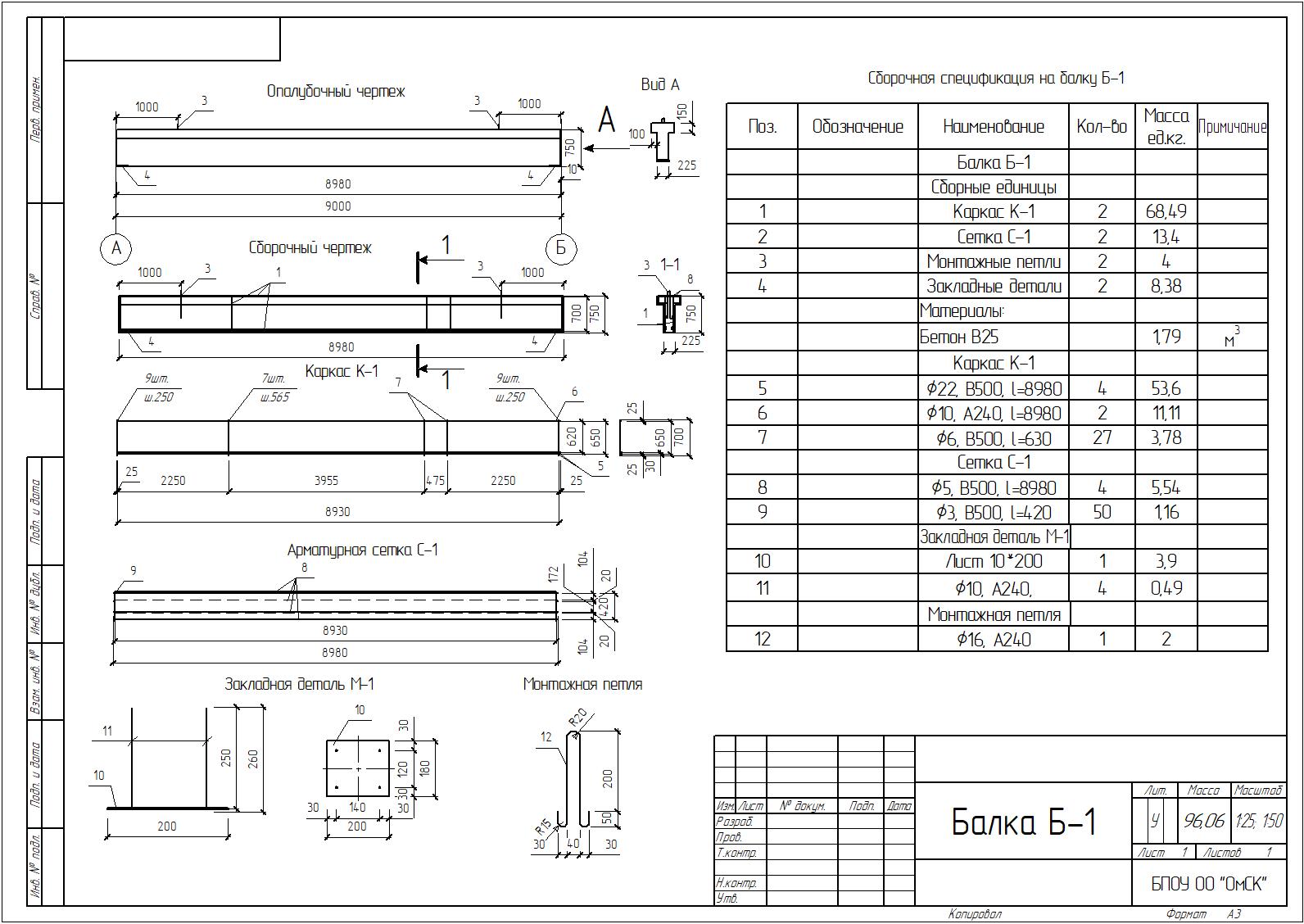

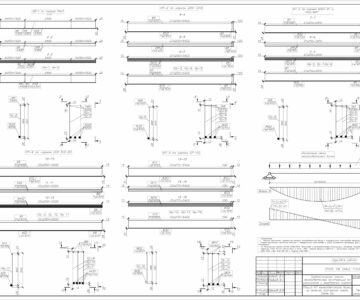

В графической части приведены конструктивные решения данных элементов: Опалубочный чертеж, сборный чертеж, каркас К-1, вид А, разрез 1-1, арматурная сетка С-1, закладная деталь М-1, монтажная петля, сборная спецификация на балку Б-1
Требуется собрать нагрузки на балку, рассчитать прочность нормального сечения балки, площадь наклонных сечений балки, подобрать рабочую, поперечную арматуру.
Расчетные характеристики бетона и арматуры:
Бетон класса - B35: Rb=1,755кН/см Rbt= 0,117кН/см
Класс рабочей арматуры В500: Rs= 415МПа = 41,5кН/см
Поперечная арматура класса B500: Rsw= 300МПа = 30кН/см
Пролет балки - 9м
Вес балки - 20кН
Шаг - 6м
Размеры сечения
b = 22,5см.
h = 75см.
b= 42,5см.
h= 15см.
Так же производится расчет многопустотной плиты перекрытия
Расчетные характеристики бетона и арматуры
Бетон марки В35 Rb=1,755кН/см
Rbt=0,117кН/см
Арматура В500 Rs=41,5кН/см

Содержание
1. СБОР НАГРУЗОК НА КОНСТРУКЦИИ.
1.1. Нагрузка 1 квадратный метр перекрытия
1.2. Нагрузка 1 погонный метр балки
2. РАСЧЕТ ЖЕЛЕЗОБЕТОНООЙ БАЛКИ ТАВРОВОГО СЕЧЕНИЯ
2.1. Исходные данные
2.2. Расчетные характеристики бетона и арматуры
2.3. Статический расчет
2.4. Расчет прочности нормального сечения балки
2.5. Расчет прочности наклонных сечений балки
3. РАСЧЕТ ЖЕЛЕЗОБЕТОННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ
3.1. Исходные данные
3.2. Статический расчет
3.3. Расчетные характеристики бетона и арматуры
3.4. Расчет прочности нормального сечения плиты
3.5. Расчет прочности наклонных сечений плиты
4. СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

Состав: Опалубочный чертеж, сборный чертеж, каркас К-1, вид А, разрез 1-1, арматурная сетка С-1, закладная деталь М-1, монтажная петля, сборная спецификация на балку Б-1 Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
балка Б-1.cdw
пояснительная.kdw
