Проектирование несущих железобетонных конструкций многоэтажного гражданского здания

Восточно-Сибирский государственный университет технологии и управления
Кафедра "Промышленное и гражданское строительство"
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Проектирование несущих железобетонных конструкций многоэтажного гражданского здания"
Улан-Удэ,2019

Исходные данные: размеры здания в плане 38.4×26.4, сетка колонн 6.4×6.6, количество надземных этажей -7, для ригеля: тип поперечного сечения-тавровое, арматура продольная напрягаемая-А600, ненапрягаемая-А400, бетон-В35

В данной работе производится расчет и конструирование сборного железобетонного однопролетного ригеля.

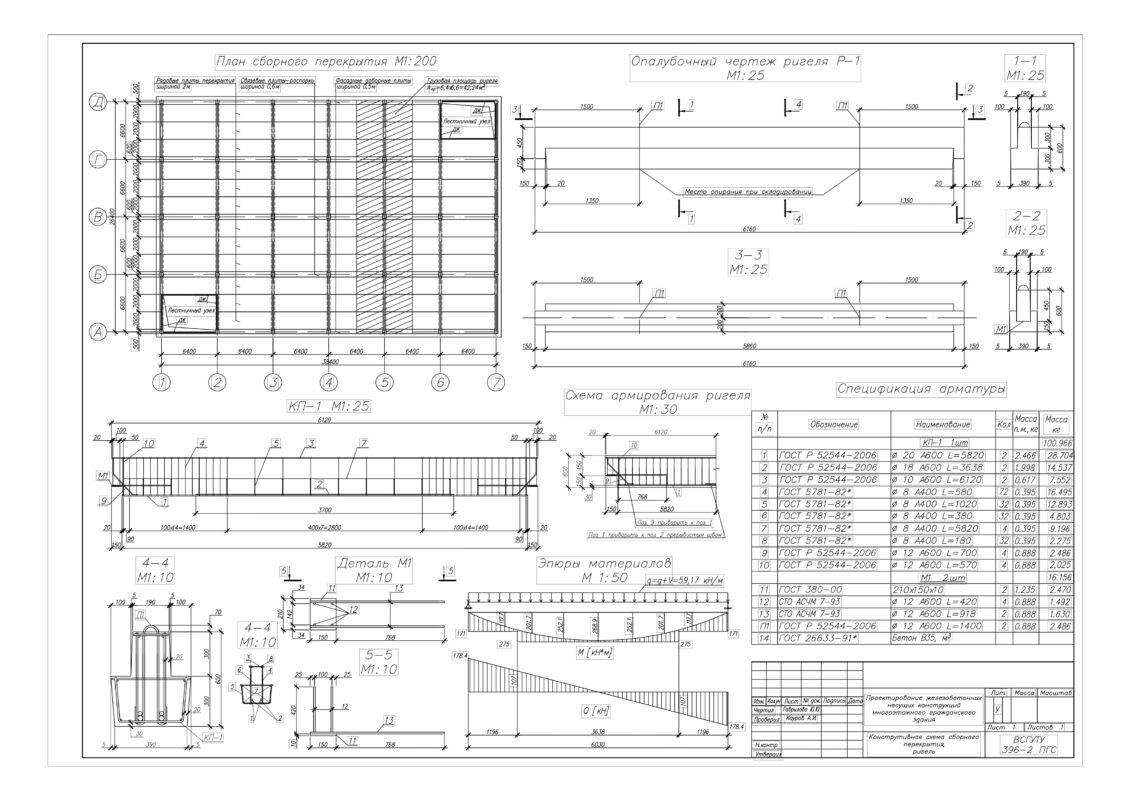

Графическая часть содержит конструктивную схему сборного перекрытия, ригель.

Содержание
1. Расчет и конструирование сборного железобетонного олнопролетного ригеля
1.1 Исходные данные
1.1.1. Назначение размеров поперечного сечения и расчетного пролета
1.1.2. Сбор нагрузок на ригель
1.2 Определение усилий в ригеле
1.3 Расчет ригеля прочности нормальных сечений при действии изгибающего момента
1.4 Расчет ригеля по прочности при действии поперечных сил
1.5 Построение эпюры материалов
Список использованных источников

Состав: Конструктивная схема сборного перекрытия,ригель,расчетно-пояснительная записка Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Проектирование несущих железобетонных конструкций многоэтажного гражданского здания

кауров.docx
ригель-1.dwg
