Проектирование железобетонного каркаса многоэтажного здания

Кумертауский филиал Оренбургского государственного Университета
Кафедра Городское строительство и хозяйство
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Проектирование железобетонного каркаса многоэтажного здания"
Кумертау 2015

Исходные данные
1.Шаг колонн продольного направления 5,7 м
2. Шаг колонн поперечного направления 6,6 м
3. Число пролетов в поперечном направлении 4 м
4. Число пролетов в продольном направлении 4 м
5. Высота этажа 4,8 м
6. Количество этажей 4
7. Временная нормативная нагрузка на перекрытие 6,0 кН/м2
8. Постоянная нормативная нагрузка от массы пола 0,9 кН/м2
9. Класс бетона монолитных конструкций и фундамента В20
10. Класс бетона для сборных конструкций В35
11. Класс арматуры монолитных конструкций и фунда-мента А-II
12. Класс арматуры сборных ненапрягаемых конструкций А-II
13. Класс предварительно напрягаемой арматуры АТ-IV
14. Условия твердения бетона естественные
14. Тип плиты перекрытия с круглыми пу-стотами
15. Вид бетона для плиты Мелкозернистый
16. Влажность окружающей среды 50%
17. Класс ответственности здания II

В данном курсовом проекте проведен расчет: плиты с круглыми пустотами, не разрезного ригеля, сборной железобетонной колонны и центрально нагруженного фундамента под колонну.

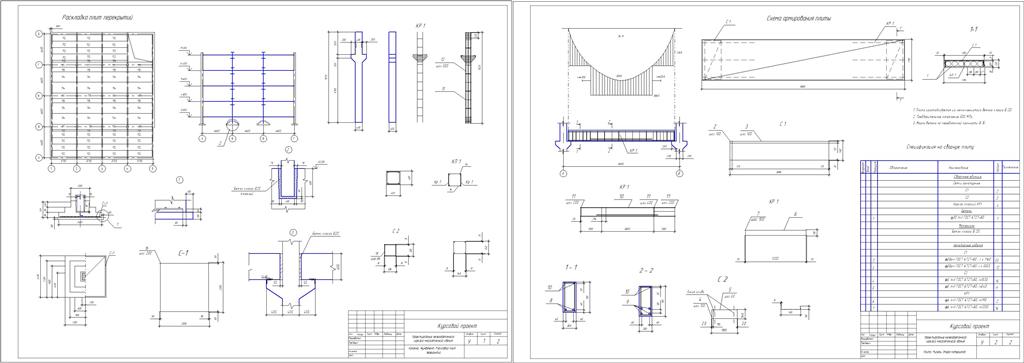

Графическая часть выполнена на 2 листах формата А-2.
Первый лист содержит: Схема раскладки плит перекрытия, Колонна, Фундамент.
Второй лист содержит: Схема армирования плиты, Спецификация на сборную плиту, Ригель, Эпюра материалов.

Содержание
1. Расчет плиты с круглыми пустотами
1.1 Исходные данные
1.2 Расчет плиты по предельным состояниям первой группы
2. Проектирование разрезного ригеля
2.1 Исходные данные
2.2 Расчет прочности ригеля по сечениям, наклонным к продольной оси
2.3 Построение эпюры материалов
3. Расчет сборной железобетонной колонны и центрально нагруженного фундамента под колонну
3.1 Исходные данные
Список использованных источников

Состав: Схема раскладки плит перекрытия, Колонна, Фундамент, Схема армирования плиты, Спецификация на сборную плиту, Ригель, Эпюра материалов. Язык документа

Софт: КОМПАС-3D V15
