Конструирование и расчет элементов железобетонных конструкций многоэтажного здания (без подвала) с наружными каменными стенами и внутренним железобетонным каркасом

Кубгту,
Кафедра строительных конструкций и гидротехнических сооружений,
Курсовой проект по дисциплине « Железобетонные и каменные конструкции»
На тему: «Конструирование и расчет элементов железобетонных конструкций многоэтажного здания (без подвала) с наружными каменными стенами и внутренним железобетонным каркасом»

СОДЕРЖАНИЕ
1. Компоновка конструктивной схемы сборного перекрытия 5
2. Расчет ребристой предварительно напряженной плиты перекрытия по 2 группам предельных состояний 7
2.1 Расчет плиты перекрытия по первой группе предельных состояний. 7
2.1.1 Расчетный пролет и нагрузки. 7
2.1.2 Усилия от расчетных и нормативных нагрузок. 8
2.1.3 Установление размеров сечения плиты. 9
2.1.4 Характеристики прочности бетона и арматуры. 10
2.1.5 Расчет прочности плиты по сечениям, нормальным к продольной оси. 11
2.1.6 Расчет полки плиты на местный изгиб. 12
2.2 Расчет ребристой плиты по предельным состояниям II группы. 13
2.1.1 Геометрические характеристики приведенного сечения 13
2.2.2 Определение потерь предварительного напряжения арматуры. 15
2.2.3 Расчет прочности плиты по сечению, наклонному к продольной оси. 17
2.2.4 Расчет по образованию трещин, нормальных к продольной оси. 18
2.2.5 Расчет плиты на деформативность 22
2.2.6 Расчет плиты на усилия, возникающие в период изготовления, транспортирования и монтажа. 24
3. Расчет трехпролетного неразрезного ригеля. 26
3.1 Материалы ригеля и их расчетные характеристики. 26
3.2 Статический расчет ригеля. 26
3.3 Расчет прочности ригеля по сечениям, нормальным к продольной оси. 30
3.4 Расчет прочности ригеля по сечениям, наклонным к продольной оси. 32
3.5 Построение эпюры арматуры. 33
3.6 Расчет стыка ригеля с колонной. 36
4. Расчет внецентренно сжатой колонны. 38
4.1 Определение продольных сил от расчетных нагрузок. 38
4.2 Характеристики прочности бетона и арматуры. 40
4.3 Определение изгибающих моментов колонны от расчетных нагрузок 40
4.4 Подбор сечений симметричной арматуры 41
4.5 Расчет и конструирование короткой консоли 43
4.6 Конструирование арматуры колонны. Стык колонн 45
4.7 Расчет сборных элементов многоэтажной колонны на воздействия в период
транспортирования и монтажа. 45
5. Расчет трехступенчатого центрально нагруженного фундамента. 47
Основные буквенные обозначения 57
Список использованных источников 59

1.Размеры здания в плане 17,1x34,2 м
2.Сетка колонн 5,7x5,7 м
3. Число этажей 5 этажей
4.Нормативная полезная нагрузка на перекрытие P=3,9 кПа
5. Высота первого этажа 4,6 м, типового 4,4 м
6. Нормативное давление на грунт 0,17 МПа
7. Район строительства –III снеговой район Pснег=1,8 кПа
8. Класс бетона и арматуры:
- для конструкции с преднапряжением: В25 и А600;
- для конструкций без преднапряжения: В20 и А400, А240.
9. Толщина кирпичной стены - 2,5 кирпича (640 мм)

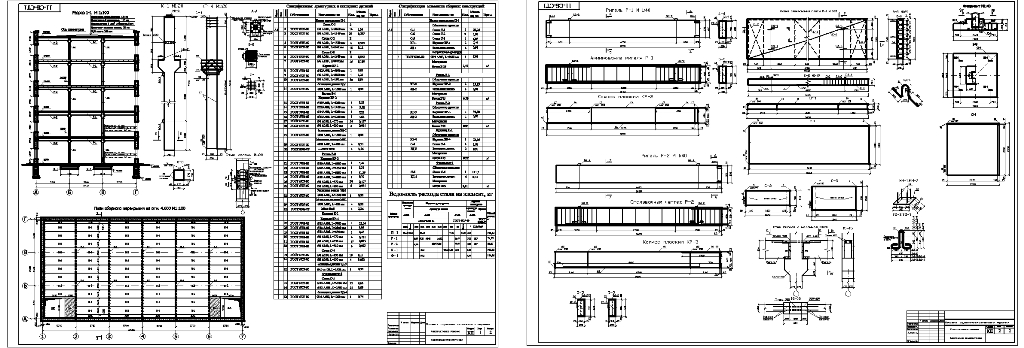

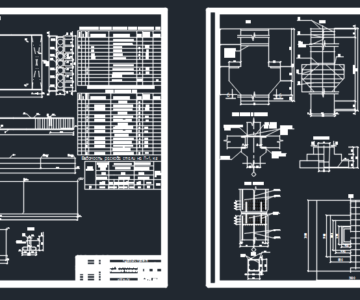

Состав: План сборного перекрытия на отм. 4.600 М1:100, Разрез 1-1 М 1:100, Спецификации, Конструкции железобетонные Язык документа

Софт: AutoCAD 2017
