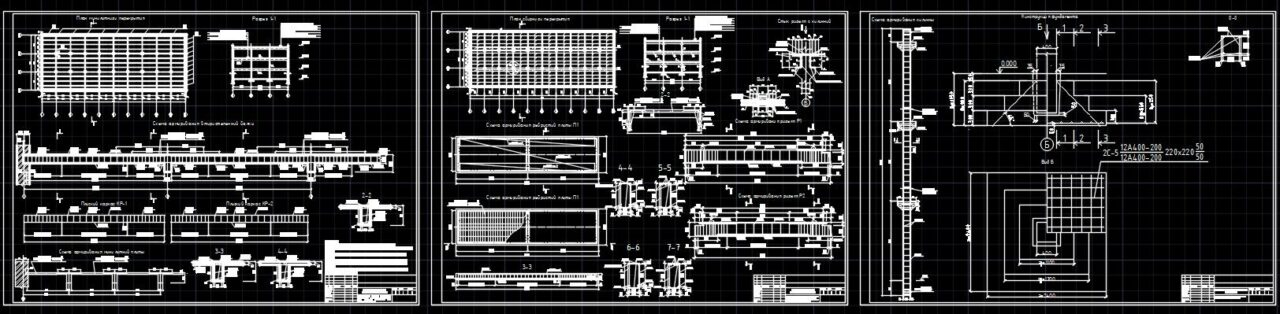

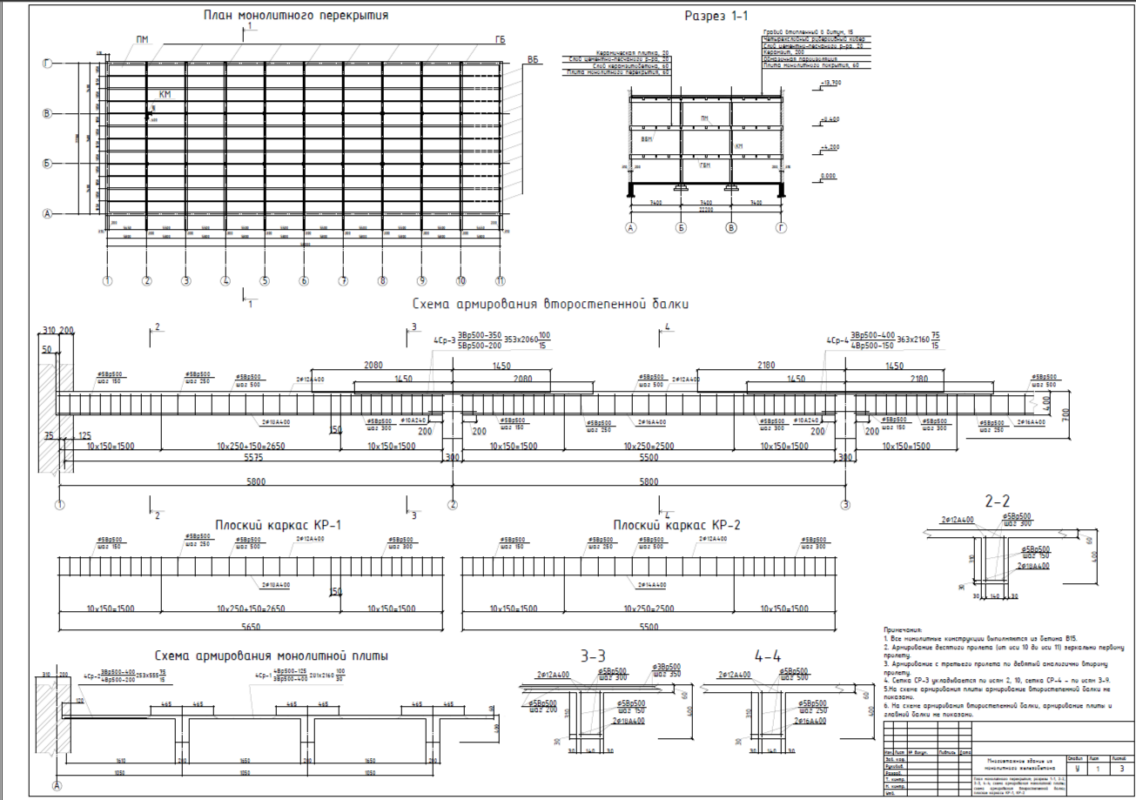

Многоэтажное здание из железобетона с каменными наружными стенами г. Самара

МГУ им. Н.П. Огарева, кафедра строительных конструкций, кп на тему: Многоэтажное здание из железобетона с каменными наружными стенами

ИСХОДНЫЕ ДАННЫЕ
1.Здание промышленного типа с размерами в плане:
длина 5,8 м, ширина 7,4 м.
2.Стены кирпичные несущие толщиной 510 см.
3.Количество этажей 3 .
4.Высота этажей 4,2 м.
5.Временная нормативная нагрузка на всех междуэтажных
перекрытиях 5,25 кН/м2.
6.Расчетной сопротивление грунта 0,25 МПа.
7.Район строительства (по снеговой нагрузке) Самара .
8.Класс арматурной стали: ненапрягаемой А400
напрягаемой А600
9.Класс бетона: для обычного железобетона В15
для напрягаемых элементов В35

СОДЕРЖАНИЕ
РЕФЕРАТ 4
ВВЕДЕНИЕ 8
1 Проектирование монолитного ребристого перекрытия 9
1.1 Компоновка конструктивной схемы монолитного перекрытия 9
2 Расчет плиты монолитного перекрытия 10
2.1 Определение расчетных пролетов и нагрузки 10
2.2 Определение изгибающих моментов 13
2.3 Характеристика прочности бетона и арматуры 13
2.4 Определение площади сечения рабочей арматуры 14
2.5 Конструирование плиты 16
3 Расчет второстепенной балки 21
3.1 Определение расчетных пролетов 21
3.2 Сбор нагрузок на балку 22
3.3 Определение расчетных усилий 23
3.4 Выбор бетона и арматуры 24
3.5 Определение высоты сечения балки 24
3.6 Расчет прочности по сечениям, нормальным к продольной оси балки 25
3.7 Расчет прочности второстепенной балки по сечениям, наклонным к про-дольной оси 28
3.8 Конструирование второстепенной балки 33
4 Расчет сборного железобетонного перекрытия здания 37
4.1 Компоновка конструктивной схемы сборного перекрытия 37
4.2 Расчет ребристой плиты с напрягаемой арматурой по предельных состо-яниям первой группы 38
4.2.1 Определение усилий от расчетных и нормативных нагрузок 39
4.2.2 Назначение размеров сечения плиты 40
4.2.3 Выбор бетона и арматуры. Определение расчетных характеристик материалов 41
4.2.4 Расчет прочности плиты по сечению, нормальному к продольной оси 43
4.2.5 Расчет полки плиты на местный изгиб 44
4.2.6 Расчет прочности ребристой плиты по сечению, наклонному к про-дольной оси 46
4.3 Расчет ребристой плиты по предельным состояниям второй группы 51
4.3.1 Вычисление геометрических характеристик сечения 52
4.3.2 Определение потерь предварительного напряжения арматуры 54
4.3.3 Расчет по образованию трещин, нормальных к продольной оси пли-ты 57
4.3.4 Расчет по раскрытию трещин, нормальных к продольной оси 59
4.3.5 Расчет прогиба сборной плиты 64
4.4 Расчет и конструирование трехпролетного неразрезного ригеля 67
4.4.1 Определение изгибающих моментов и поперечных сил в расчетных сечениях ригеля 69
4.4.2 Определение опорных моментов по грани колонны 73
4.4.3 Характеристика бетона и арматуры 73
4.4.4 Определение высоты сечения ригеля 74
4.4.5 Подбор сечений арматуры в расчетных сечениях ригеля 75
4.4.6 Расчет прочности ригеля по сечениям, наклонных к продольной оси 76
4.4.7 Конструирование арматуры ригеля 79
5 Расчет колонны 91
5.1 Сборы нагрузки 91
5.2 Определение продольных сил от расчетных нагрузков в сечениях ко-лонны первого этажа 92
5.3 Определение изгибающих моментов в сечениях колонны от расчетных нагрузок 93
5.4 Выбор бетона и арматуры. Определение расчетных характеристик мате-риалов 94
5.5 Расчет прочности колонны первого этажа 95
5.6 Расчет консоли колонны 98
5.7 Конструирование арматуры колонны 99
6 Проектирование фундамента под колонну 100
6.1 Расчет фундамента 101
ЗАКЛЮЧЕНИЕ 107
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 108
ПРИЛОЖЕНИЕ А 109
ПРИЛОЖЕНИЕ Б 118
