Проектирование четырехэтажного промышленного здания

Санкт - Петербургский государственный архитектурно - строительный университет им.Г.И. Носова
Кафедера строительных конструкций
Курсовая работа по дисциплине: «Железобетонные и каменные конструкции»
На тему: «Проектирование четырехэтажного промышленного здания»
Санкт-Петербург 2018

Курсовой проект № 1 по железобетонным конструкциям предусматривает проектирование междуэтажных перекрытий четырехэтажного промышленного здания с несущими кирпичными стенами и внутренним неполным железобетонным каркасом, а также колонн и фундаментом под них.
Междуэтажные перекрытия проектируются в двух вариантах – в монолитном и сборном железобетоне, при этом для монолит-ного перекрытия производятся расчет и конструирование только плиты и второстепенной балки. Перекрытия в сборном железобетоне проектируются полностью – с расчетом и конструированием плиты, неразрезного ригеля, колонны с консолями и фундамента.
Графическая часть проекта на листах А1 (чертежи армирования со спецификацией арматуры и выборкой материалов ).

Содержание пояснительной записки:
1. ПРОЕКТИРОВАНИЕ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОННОГО ПЕРЕКРЫТИЯ
1.1. Разбивка балочной клетки
1.2. Расчет плиты перекрытия
1.3. Расчет второстепенной балки Б-1
Глава 2. ПРОЕКТИРОВАНИЕ СБОРНОГО ЖЕЛЕЗОБЕТОННОГО ПЕРЕКРЫТИЯ
2.1. Составление разбивочной схемы
2.2. Расчет плиты П-1
2.3. Расчет неразрезного ригеля
2.4. Расчет колонны – 1
2.5. Расчет фундамента под сборную колонну
Глава 3. РАСЧЕТ КАМЕННЫХ КОНСТРУКЦИЙ
Список использованной литературы

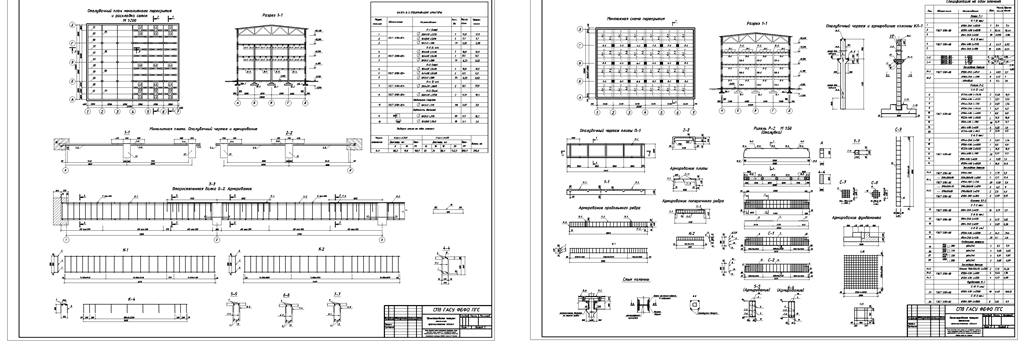

Состав: Схема балочной клетки монолитного перекрытия, схема раскладки сеток, разрез 1-1, опалубочный чертеж второстепенной балки Б-1, схема армирования балки Б-1, спецификация арматуры, выбовка стали на 1 элемент, Схема раскладки плит, разрез 1-1, опалубочные чертежи и схемы армирования плиты П-1, ригеля Р-2, колонны Кл-1, фундаментаФ-2, стык колонны, ПЗ Язык документа

Софт: AutoCAD 2018 x64
