"Проектирование железобетонных конструкций многогэтажного здания с неполным каркасом и сборно-монолитными перекрытиями"

Казанский Государственный архитектурно-строительный университет
Кафедра ЖБ и КК
Курсовой проект по дисциплине " "Железобетонные конструкции"
на тему: "Проектирование железобетонных конструкций многогэтажного здания с неполным каркасом и сборно-монолитными перекрытиями"
Казань 2013

в данном проекте разработан проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнены расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнены рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжений элементов

1.Задание на проектирование:

  Требуется разработать проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжений элементов.

2. Исходные данные для выполнения проекта:

1.  Шаг колонн в продольном направлении l1, м      4,8

2.  Шаг колонн в поперечном направлении l2, м    4,2

3.  Число пролетов в продольном направлении    5

4.  Число пролетов в поперечном направлении   3

5.  Высота этажа, м3

6.  Количество этажей3

7. Тип конструкции пола (см. прил.2 м. у.[11])3

8. Тип конструкций кровли (см. прил.2 м. у.[11])4

9.  Врем, нормат. нагр. на перекрытие, кН/м22

10. Высота полки монолитного ригеля, мм70

11. Пролет плиты перекрытия, м4,2

12. Класс бетона монол. констр. и фундаментаВ25

13. Класс бетона для сборных конструкцийВ25

14. Класс арм-рымонол. констр, и фундаментаА400

15. Класс арматуры сборных конструкцийА400

16.  Класс предварит.напряг. арматурыВр1200

17.  Способ натяжения арматуры на упорыэл. терм.

18. Глубина заложения фундамента, м1,85

19.  Усл. расчетное сопротивление грунта, МПа0.3

20.  Район строительства2

21.  Влажность окружающей среды, %60

22.  Уровень ответственности здания2

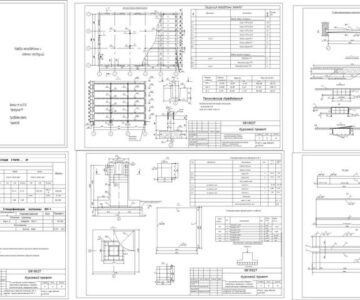

Состав: схема армирования ригеля,экспликация, Схема расположения элементов каркаса, разрез1-1, спецификация железобетонных конструкций,,Схема расположения элементов каркаса, разрез1-1, спецификация железобетонных конструкций, ТЭПы,Опалубочный чертеж монолитного фундамента Ф-1, расчетная схема фундамента, армирование фундамента Ф-1. Язык документа

Софт: AutoCAD 11

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / "Проектирование железобетонных конструкций многогэтажного здания с неполным каркасом и сборно-монолитными перекрытиями"

жбк мое.docx
трт.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
