Проектирование железобетонных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями

Казанский государственный архитектурно-строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: Проектирование железобетонных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями
Казань 2018

Задание на проектирование: требуется разработать проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжений элементов.
Исходные данные для выполнения проекта:
1. Шаг колонн в продольном направлении l1, м - 5,9 м
2. Шаг колонн в поперечном направлении l2, м - 6,6 м
3. Число пролетов в продольном направлении - 5
4. Число пролетов в поперечном направлении - 3
5. Высота этажа, м - 3,3 м
6. Количество этажей - 5
7. Тип конструкции пола (см. прил.2 м. у. [11]) - 2
8. Тип конструкций кровли (см. прил.2 м. у. [11]) - 1
9. Врем, нормат. нагр. на перекрытие, кН/м2 - 2
10. Высота полки монолитного ригеля, мм - 70
11. Пролет плиты перекрытия, м - 5,4
12. Класс бетона монол. констр. и фундамента - В25
13. Класс бетона для сборных конструкций - В25
14. Класс арм-ры монол. констр, и фундамента - А300
15. Класс арматуры сборных конструкций - А400
16. Класс предварит. напряг. арматуры - А1000
17. Способ натяжения арматуры на упоры - эл. терм.
18. Глубина заложения фундамента, м - 1,65
19. Усл. расчетное сопротивление грунта, МПа - 0,25
20. Снеговой район строительства - II
21. Влажность окружающей среды, % - 50
22. Уровень ответственности здания - II

Оглавление
Этап 1. Общие сведения о сборно-монолитном перекрытии 3
Исходные данные для выполнения проекта: 3
1.1. Компоновка конструктивной схемы здания 4
1.2. Выбор расчетной схемы каркаса 4
1.3. Сбор нагрузок на элементы перекрытия 5
Этап 2. Статический расчет поперечной рамы 9
Этап 3. Расчет монолитного железобетонного ригеля по предельным состояниям первой группы 16
3.1 Расчет ригеля на прочность по сечениям, нормальным к продольной оси 16
3.2 Расчет железобетонного монолитного ригеля по сечениям, наклонным к продольной оси 18
Этап 4. Расчет монолитного железобетонного ригеля по предельным состояниям второй группы. 23
4.1. Расчет монолитного ригеля по образованию и раскрытию трещин. 23
Этап 5. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом и монолитного центрально нагруженного фундамента 30
5.1 Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом 30
5.2. Расчет монолитного центрально нагруженного фундамента. 32
Список используемой литературы 38

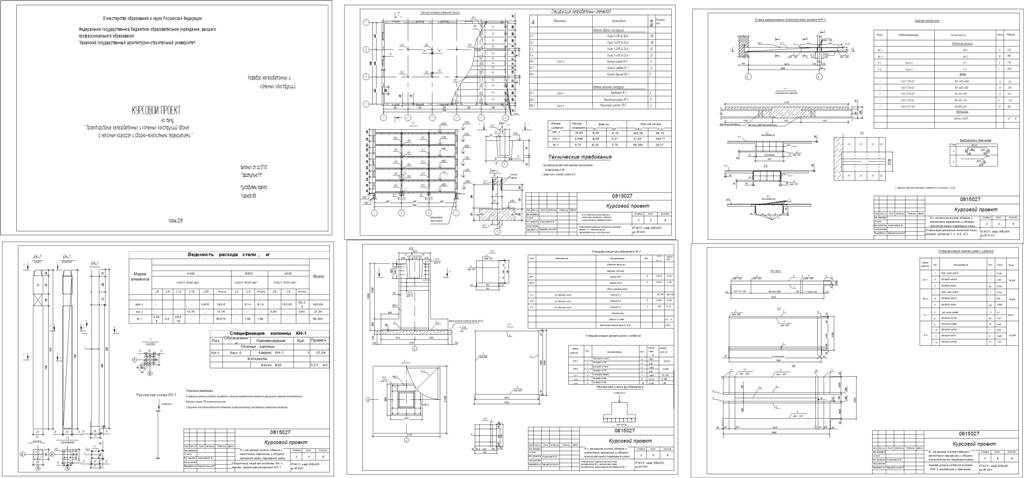

Состав: Графическая часть 6 листов, ПЗ 39 листов Язык документа
