Проектирование железобетонных и каменных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями

Казанский Государственный Архитектурно-строительный университет
Кафедра железобетонных и каменных конструкций
Дисциплина: железобетонные конструкции
Курсовой проект на тему: “Проектирование железобетонных и каменных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями”.
Казань 2015

Задание на проектирование

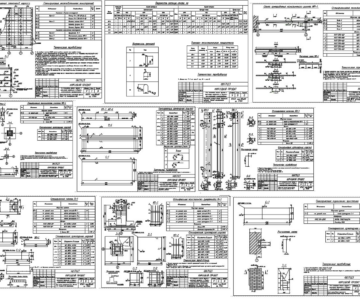

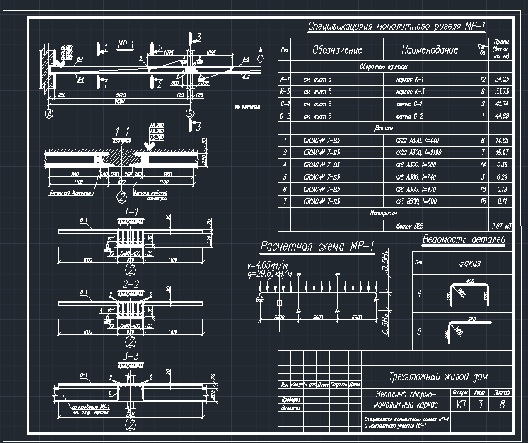

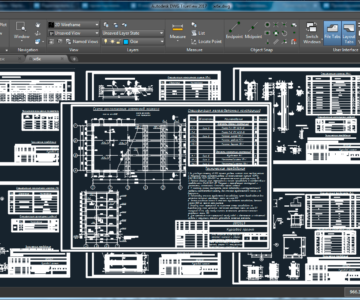

Требуется разработать проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжений элементов.

Исходные данные для выполнения проекта

1. Шаг колонн в продольном направлении l1, м 4.8
2. Шаг колонн в поперечном направлении l2, м 4.2
3. Число пролетов в продольном направлении 4
4. Число пролетов в поперечном направлении 3
5. Высота этажа, м 2.7
6. Количество этажей 3
7. Тип конструкции пола (см. прил.2 м. у. [11]) 3
8. Тип конструкций кровли (см. прил.2 м. у. [11]) 1
9. Врем, нормат. нагр. на перекрытие, кН/м2 2
10. Высота полки монолитного ригеля, мм 50
11. Пролет плиты перекрытия, м 4.2
12. Класс бетона монол. констр. и фундамента В25
13. Класс бетона для сборных конструкций В15 ( Для круглопустотных плит берём В30)
14. Класс арм-ры монол. констр, и фундамента А300
15. Класс арматуры сборных конструкций А300
16. Класс предварит. напряг. арматуры А600
17. Способ натяжения арматуры на упоры механический
18. Глубина заложения фундамента, м 1.85
19. Усл. расчетное сопротивление грунта, МПа 0,2
20. Снеговой район строительства V
21. Влажность окружающей среды, % 80
22. Уровень ответственности здания II - нормальный
