Проектирование железобетонных и каменных конструкций зданий с неполным каркасом и сборно-монолитными перекрытиями

КГАСУ
Кафедра ЖБиКК
Курсовой проект по дисциплине "Железобетонные конструкции"

В данной курсовой работе ведется проектирование железобетонных и каменных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями, а именно:
перекрытия, рамы,ригеля,колонны

Вариант задания на курсовой проект №235
1.Задание на проектирование:
Требуется разработать проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжений элементов.

2. Исходные данные для выполнения проекта:
1. Шаг колонн в продольном направлении l1, м 7.2
2. Шаг колонн в поперечном направлении l2, м 3.6
3. Число пролетов в продольном направлении 5
4. Число пролетов в поперечном направлении 3
5. Высота этажа, м 3
6. Количество этажей 5
7. Тип конструкции пола (см. прил.2 м. у. [11]) 1
8. Тип конструкций кровли (см. прил.2 м. у. [11]) 1
9. Врем, нормат. нагр. на перекрытие, кН/м2 2
10. Высота полки монолитного ригеля, мм 70
11. Пролет плиты перекрытия, м 6.6
12. Класс бетона монол. констр. и фундамента В30
13. Класс бетона для сборных конструкций В30
14. Класс арм-ры монол. констр, и фундамента А400
15. Класс арматуры сборных конструкций А400
16. Класс предварит. напряг. арматуры К1500
17. Способ натяжения арматуры на упоры механический
18. Глубина заложения фундамента, м 2,05
19. Усл. расчетное сопротивление грунта, МПа 0.3
20. Район строительства 4
21. Влажность окружающей среды, % 60
22. Уровень ответственности здания 2

Содержание:
Этап 1. Общие сведения о сборно-монолитном перекрытии. Компоновка конструктивной схемы здания. Сбор нагрузок.

Этап 2. Статический расчет рамы

Этап 3. Расчет монолитного железобетонного ригеля по предельным состояниям первой группы
3.1 Расчет ригеля на прочность по нормальным сечениям
3.2. Расчет железобетонного монолитного ригеля по наклонным сечениям

Этап 4. Расчет монолитного железобетонного ригеля по предельным состояниям второй группы
4.1. Расчет монолитного ригеля по образованию и раскрытию трещин
4.2. Расчет железобетонного монолитного ригеля по деформациям (по прогибам)

Этап 5. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом и монолитного центрально нагруженного фундамента
5.1. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом
5.2 Расчет монолитного центрально нагруженного фундамента

Список литературы

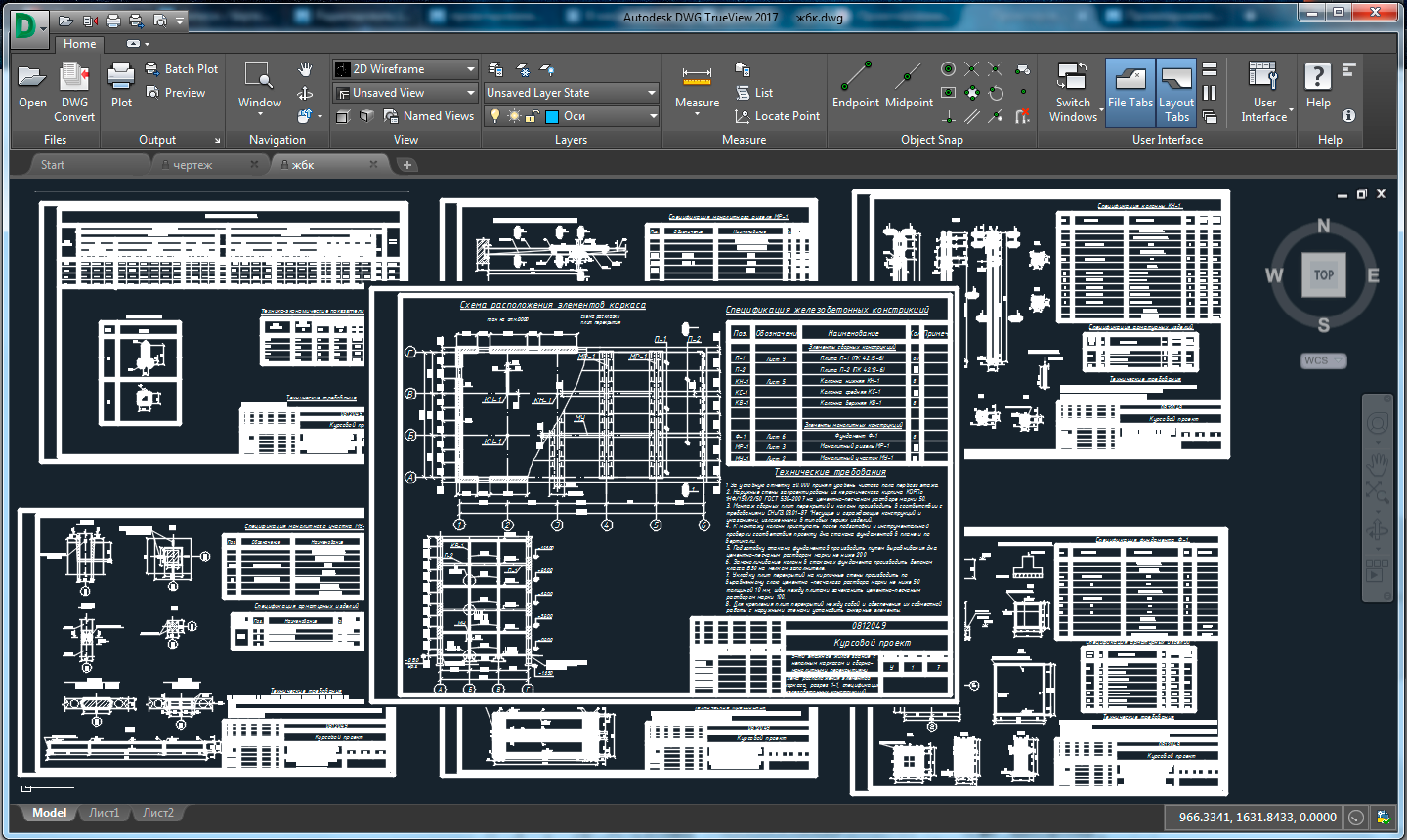

Состав: Схема расположения элементов каркаса, разрез, спецификация ж/б консрукций. Схема армирования участка, каркас, монтаные узлы. Схема армирования монолитного ригеля. Арматурные изделия ригеля, ведомость деталей. Сборочный чертеж колонны, пространственный каркас. Опалубочный чертеж монолитного фундамента,расчетная схема, армирование. Ведомостьрасхода стали, ведомость деталей Язык документа

Софт: AutoCAD 13

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование железобетонных и каменных конструкций зданий с неполным каркасом и сборно-монолитными перекрытиями

жбк.dwg
жбк.bak
ЖБК.doc
Титульник.docx
