Рабочий проект несущих конструкций многоэтажного производственного здания с неполным каркасом и несущими наружными стенами

Луганский национальный аграрный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Рабочий проект несущих конструкций многоэтажного производственного здания с неполным каркасом и несущими наружными стенами"
Луганск 2014

Исходные данные:
Размер здания в плане: L_1xL_2 = 14,4 х 60,8 м
Сетка колонн: l_1xl_2= 4,8 х 7,6 м
Характеристическое значение переменной нагрузки на перекрытие P=6 кН⁄м^2 ,в том числе квазипостоянное значение рld=2,2 кН/м2.
Классы материалов для железобетонных элементов с напрягаемой арматурой(ригеля, плиты и балки монолитного перекрытия)
- бетон тяжелый, класса С16/20
- арматура из стали, классов: А400С, В500.
5. Классы материалов для железобетонных элементов с напрягаемой арматурой (плиты перекрытия):
- бетон тяжелый, класса С32/40
- ненапрягаемая арматура из стали, класса А800.

Содержание
Введение.
1. Расчет сборного неразрезного ригеля.
1.1. Данные для проектирования.
1.2. Определение нагрузок на ригель.
1.3. Статический расчет ригеля.
1.4. Расчет прочности ригеля по сечениям нормальным к продольной оси.
1.5. Расчет прочности наклонных сечений (подбор поперечной арматуры).
1.6. Построение эпюры материалов.
1.7. Конструкция стыка сборного ригеля с колонной.
2. Расчет предварительно напряженной ребристой плиты перекрытия.
2.1. Назначения опалубочных размеров плиты .
2.2. Расчетные характеристики материалов.
2.3. Расчет полки плиты по прочности.
2.4. Расчет поперечных ребер.
2.5. Расчет продольных ребер по прочности.
2.6. Расчет продольных ребер по второй группе предельных состояний.
3. Расчет и конструирование элементов монолитного перекрытия.
3.1. Исходные данные
3.2. Определение нагрузок.
3.3. Определение усилий.
3.4. Расчет по прочности сечений, нормальных к продольной оси балки.
3.5. Расчет по прочности сечений, наклонных к продольной оси балки.
Литература

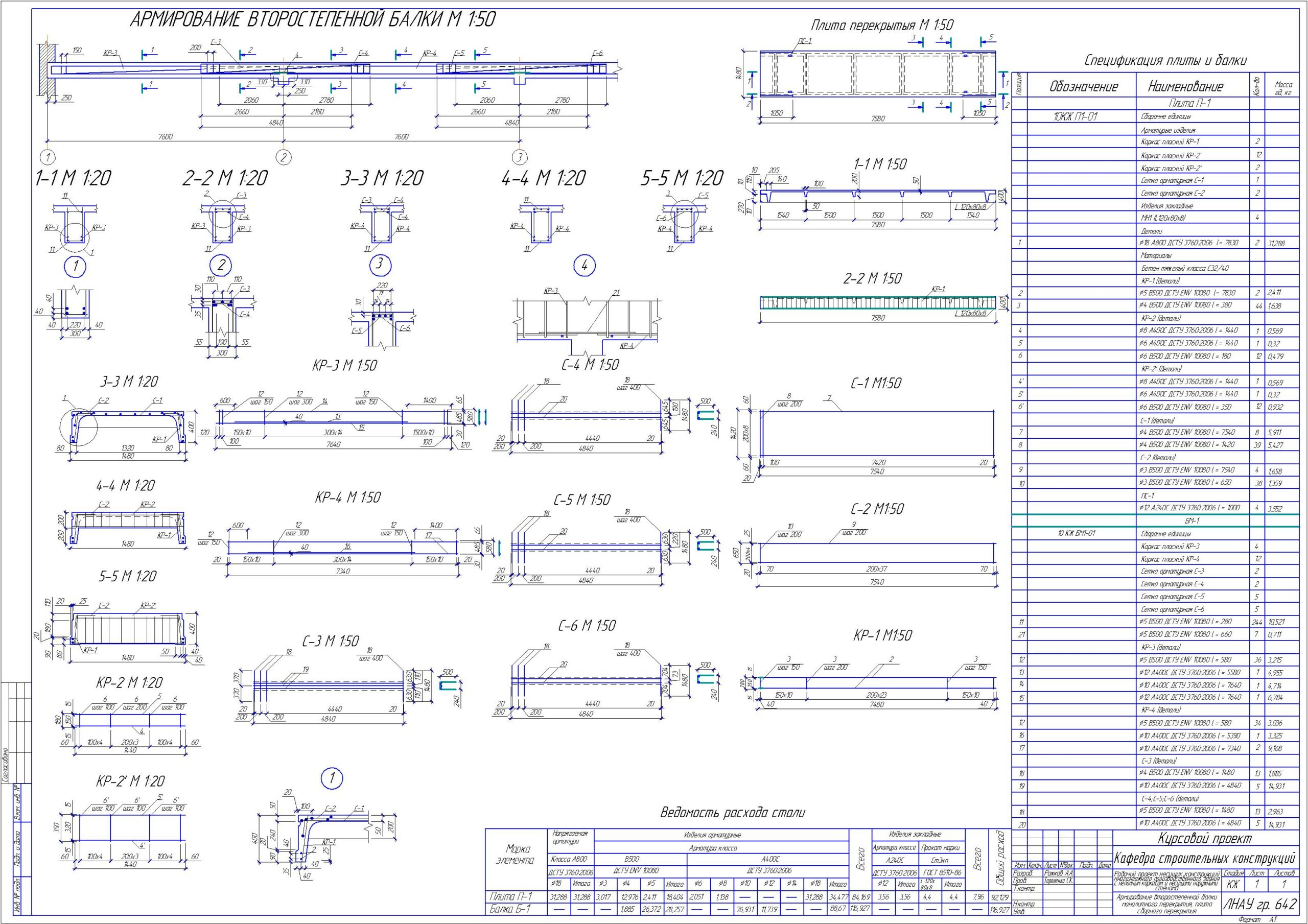

Состав: Армирование второстепенной балки монолитного перекрытия, плита сборного перекрытия Язык документа
