ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
Строительный институт
Кафедра строительных конструкций

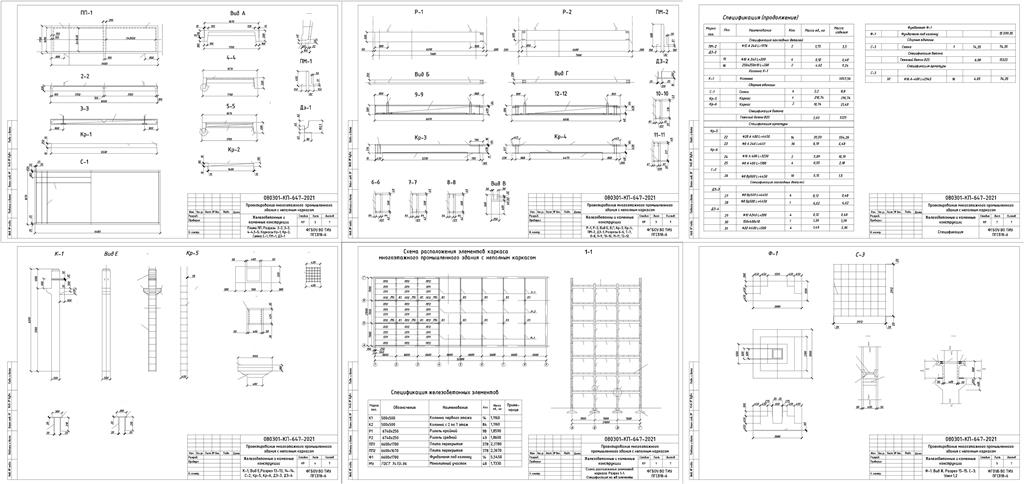

Курсовой проект по дисциплине «Железобетонные и каменные конструкции» на тему: "Проектирование многоэтажного промышленного здания с неполным каркасом"
Тюмень 2021
Исходные данные:
Размеры здания в плане (ширина и длина), (м): 21*54,4
Шаг колонн (поперек и вдоль), (м): 7*6,6
Кол-во этажей: 7
Высота этажа, (м): 5,4
Условное расчетное сопротивление грунта, "R0", (кгс/см2): 4,5
Полезная нагрузка на перекрытие, (кг/м2):
- полная 600
- длительная 420
Характеристика материалов:
- Класс бетона по прочности на осевое сжатие:
а) для преднапряженных элементов: В 40
б) для ригелей, колонны, фундамента: В25
- Класс рабочей арматуры:
а) напрягаемая: К1500
б) ненапрягаемая: A 400
Для поперечной арматуры и косвенного армирования использовать проволоку класса Вр500, стержневую арматуру класса А240.
Размеры оконных проемов в кирпичных стенах, (м): 2,1*2,7
Марка кирпича: М75
Марка цементно-песчаного раствора: М50
Содержание
1 Задание на проектирование
2. Компоновка конструктивной схемы здания
3 Сбор нагрузок на плиту
4 Характеристики прочности бетона и арматуры
5 Проектирование сборной ребристой плиты перекрытия
5.1 Расчет по I группе предельных состояний
5.1.1 Расчет прочности плиты по сечению, нормальному к продольной оси
5.1.2. Расчет полки плиты на местный изгиб
5.1.3 Расчет поперечного ребра плиты перекрытия
5.1.4 Расчет плиты перекрытия по наклонному сечению
5.1.5 Расчет плиты перекрытия на монтажную нагрузку
5.2 Расчет по II группе предельных состояний
5.2.1 Геометрические характеристики приведенного сечения
5.2.2 Определение потерь предварительного напряжения арматуры
5.2.3 Расчет на образование трещин, нормальных к продольной оси
5.2.4 Расчет кривизны элемента с трещинами в растянутой зоне
5.2.5 Расчет прогиба плиты
6 Проектирование многопролетного неразрезного ригеля
6.1 Характеристики прочности бетона и арматуры
6.2 Расчет ригеля по I группе предельных состояний
6.2.1 Сбор нагрузок
6.2.2 Варианты загружения ригеля и определение в нем усилий
6.2.3 Расчет прочности ригеля по сечению, нормальному к продольной оси
6.2.4 Расчет ригеля по сечению, наклонному к продольной оси элемента
6.2.5 Построение эпюры материалов для ригеля
7.1 Сбор нагрузок на колонну
7.2 Расчет прочности
7.3 Расчет консоли колонны
7.4 Расчет оголовка колонны
8 Расчет фундамента
8.1 Исходные данные для расчета
8.2 Расчет на продавливание фундамента
8.3 Расчет арматуры подошвы фундамента
9 Расчет и конструирование каменного простенка
9.1 Исходные данные для расчета
9.2 Сбор нагрузок на кирпичный простенок
9. 3 Характеристики прочности кирпича и цементно-песчаного раствора
9.4 Расчет прочности кирпичного простенка
Список использованных источников
