Расчет сборного и монолитного каркаса многоэтажного промышленного здания

СФУ, Кафедра "Строительные конструкции и управляемые системы", Дисциплина "Железобетонные конструкции", Тема "Расчет и конструирование железобетонных конструкций многоэтажного здания", 2014

Здание многоэтажное, отапливаемое, с самонесущими стенами; несущие стены кирпичные толщиной 770мм. Место строительства здания – г. Красноярск; среда эксплуатации – неагрессивная.
Междуэтажные перекрытия: с использованием ригелей и сборных плит. Состав пола помещений: асфальтобетон – толщиной 40мм, ρ=21 кН/м . Состав кровли: пароизоляция из одного слоя рубероида; минераловатные жесткие плиты толщиной по 60мм в два слоя (ρ=3,5кН/м ); цементно-песчаная стяжка толщиной 20мм (ρ=18кН/м ); гидроизоляционный ковер (ρ=16кН/м ).
Длина здания – 48м; ширина здания – 24м; количество этажей – 3; высота этажа – 4,8м; временная эксплуатационная нагрузка на перекрытие – 12,9 кН/м ; кратковременная нагрузка – 1,5 кН/м2.
В соответствии с исходными данными назначаем шаг колонн 6м в поперечном и продольном направлениях; привязку к координационным осям принимаем центральную; размеры плит перекрытия: для рядовых – 1,5*6м; для пристенных – 0,75*6м.

Содержание
I. Cборный вариант
1. Исходные данные 3
2. Компоновка конструктивной схемы здания 3
3. Компоновка поперечного сечения ребристой плиты 4
4. Сбор нагрузок 6
5. Определение внутренних усилий 7
6. Назначение материалов бетона и арматуры 8
7. Расчет плиты по 1 группе предельных состояний 9
8. Расчет плиты по 2 группе предельных состояний 14
9. Ригель 35
10. Колонна 43
II. Монолитный вариант
1. Исходные данные 50
2. Монолитная плита 52
3. Второстепенная балка 58
4. Главная балка 67
5. Армокаменный столб 77
6. Простенок несущей стены 85
7. Узел главной балки 90
Список используемой литературы 92

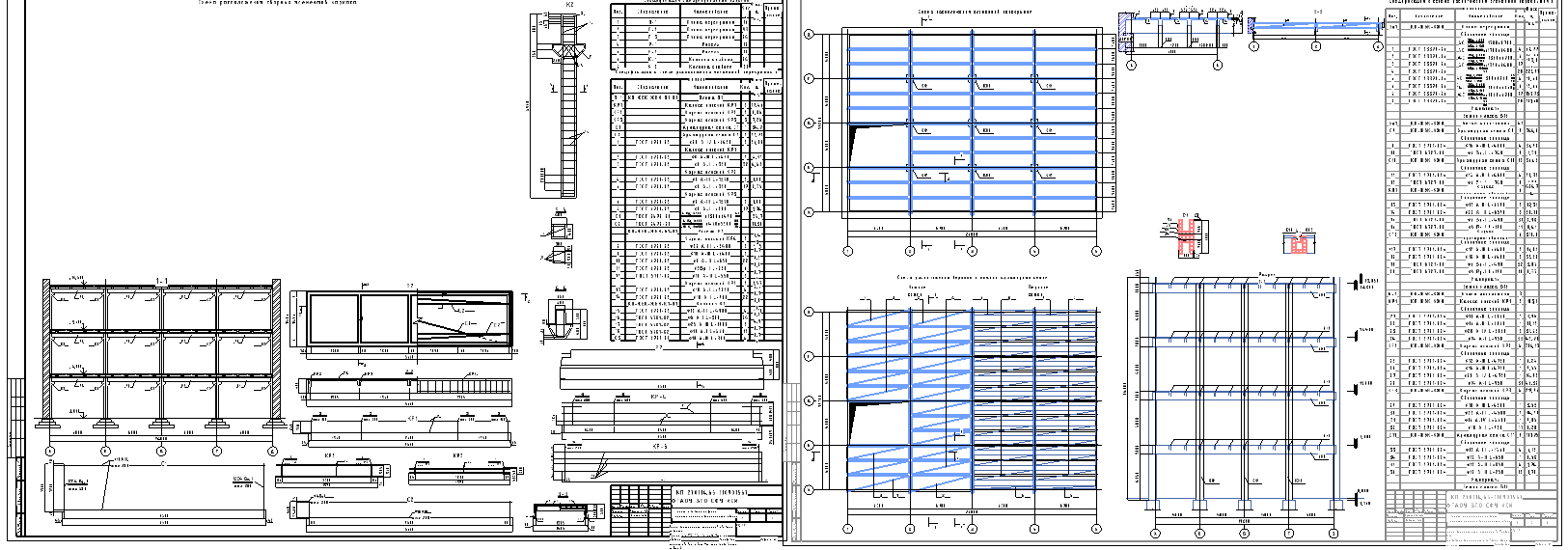

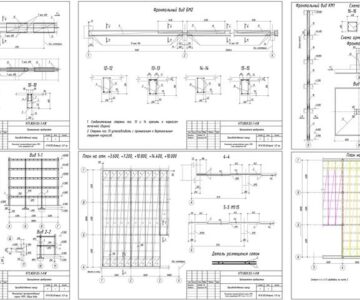

Состав: Записка, чертежи монолитного и сборного вариантного проектирования Язык документа
