Курсовой проект по теме: "Монолитный пространственный каркас многоэтажного промышленного здания"

Новосибирский государственный архитектурно-строительный университет (НГАСУ)
Кафедра железобетонных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Монолитный пространственный каркас многоэтажного промышленного здания"
г. Новосибирск, 2020 г.

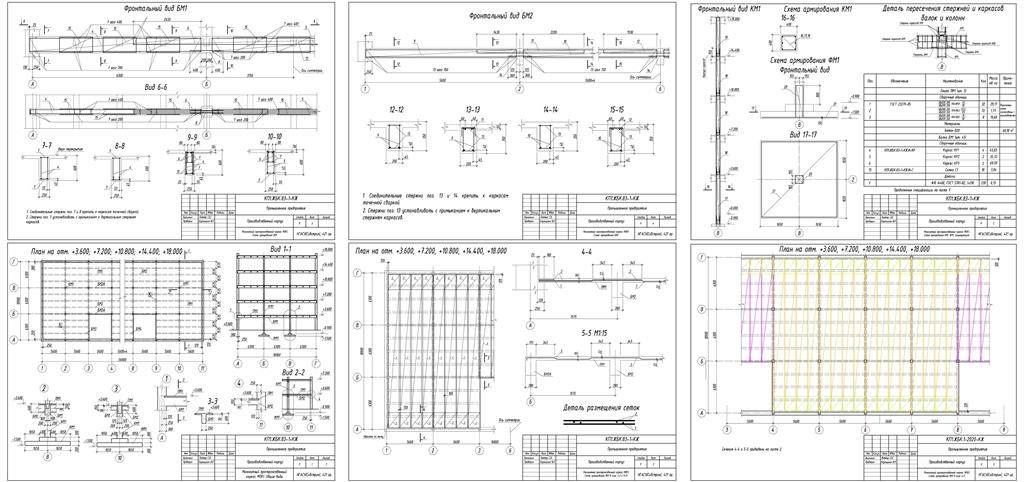

Целью работы является проектирование несущих конструкций неполного каркаса трехпролетного многоэтажного здания с монолитными ребристыми перекрытиями с балочными плитами. В составе проекта рассчитываем и конструируем плиту перекрытия, два пролета второстепенной и главной балок, среднюю колонну первого этажа. Каждая конструкция рассчитывается только по прочности. Графическая часть включает: 1 лист-план, разрез здания,узлы; 2 лист-схема армирования плиты перекрытия сварными сетками, соответствующие разрезы; 3 лист-схема армирования главной балки ребристого перекрытия (БМ1), соответствующие разрезы; 4 лист-схема армирования второстепенной балки ребристого перекрытия (БМ2), соответствующие разрезы; 5 лист-схема армирования колонны (КМ1), схема армирования фундамента (ФМ1), специкация; 6 лист-спецификации; 7 лист-каркасы колонны(КП1-КП4) и спецификация; 8 лист-арматурные каркасы главной, второстепенной балки и каркасы колонны(КР); 9 лист-каркас фундамента, спецификация к каркасам; 10 лист-сварная сетка плиты фундамента, сетка главной балки(расчет на скол), спецификация.
Исходными данными для проектирования являются:
• размеры здания по наружным осям в плане: L1×L2 = 18,9×56 м;
• сетка колонн: l1×l2 = 6,3×5,6 м;
• количество этажей: 5
• высота этажей: 3,6 м;
• место строительства: г. Томск;
• постоянная нормативная нагрузка на междуэтажные перекрытия (от веса пола) – 1,0 кПа; полная временная нормативная нагрузка на междуэтажные перекрытия – 8,0 кПа, в том числе длительно действующая – 5,0 кПа.
Дополнительными данными для проектирования являются:
• класс бетона – В20;
• класс арматуры – А400 (Вр-500);
• расчетное сопротивление грунта – R0 = 0,2 MПа.

Содержание:
Введение…………………………………………………………………………....3
1. Компоновка перекрытия…………………………………………………..........5
2. Расчет и конструирование плиты перекрытия………………………………...9
2.1. Нагрузки и воздействия……………………………………………………….9
2.2. Подбор арматуры в средних пролетах………………………………………10
2.3. Подбор арматуры в крайних пролетах………………………………………11
3. Расчет и конструирование второстепенной балки……………………………12
3.1. Нагрузки и воздействия………………………………………………………13
3.2. Расчет прочности нормальных сечений…………………………………….15
3.3. Подбор арматуры в первом пролете…………………………………………16
3.4. Подбор арматуры во втором пролете……………………………………….17
3.5. Подбор арматуры на первой промежуточной опоре……………………….18
3.6. Подбор арматуры на второй промежуточной опоре……………………….19
3.7. Расчет по наклонным сечениям………………………………………………20
4. Расчет и конструирование главной балки……………………………………..23
4.1. Нагрузки и воздействия………………………………………………………24
4.2. Подбор арматуры над промежуточными опорами…………………………26
4.3. Подбор арматуры в первом пролете…………………………………….......27
4.4. Подбор арматуры во втором пролете……………………………………….28
4.5. Расчет по наклонным сечениям……………………………………………..29
4.6. Расчет на отрыв(скол) бетона……………………………………………….31
5. Расчет и конструирование колонны…………………………………..……….34
5.1. Нагрузки и воздействия……………………………………………………....35
5.2. Расчет прочности нормального сечения……………………………………36
Список литературы……………………………………………………………….39

Состав: 1 лист-план, разрез здания,узлы; 2 лист-схема армирования плиты перекрытия сварными сетками, соответствующие разрезы; 3 лист-схема армирования главной балки ребристого перекрытия (БМ1), соответствующие разрезы; 4 лист-схема армирования второстепенной балки ребристого перекрытия (БМ2), соответствующие разрезы; 5 лист-схема армирования колонны (КМ1), схема армирования фундамента (ФМ1), специкация; 6 лист-спецификации; 7 лист-каркасы колонны(КП1-КП4) и спецификация; 8 лист-арматурные каркасы главной, второстепенной балки и каркасы колонны(КР); 9 лист-каркас фундамента, спецификация к каркасам; 10 лист-сварная сетка плиты фундамента, сетка главной балки(расчет на скол), спецификация. Язык документа
