МОНОЛИТНЫЙ ПРОСТРАНСТВЕННЫЙ КАРКАС МНОГОЭТАЖНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ
Вариант-49
Новосибирск 2019

Содержание
Задание на курсовой проект 5
1 Компоновка конструктивной схемы монолитного перекрытия 6
2. Расчет и конструирование плиты 7
3. Расчет и конструирование второстепенной балки 9
3 .1. Подбор арматуры в первом пролете (тавровое сечение) 13
3.2. Подбираем арматуру во втором пролёте (тавровое сечение) 14
3. 3. На первой промежуточной опоре (прямоугольное сечение) 15
3. 4. На второй промежуточной опоре (прямоугольное сечение) 16
3.5. Расчет по прочности наклонных сечений 17
3.6. Конструирование и построение эпюры материалов 18
4.Расчет и конструирование колонны 19
5.Расчет и конструирование фундамента. 22
Список литературы 25

Задание на курсовой проект
Запроектировать железобетонные конструкции многоэтажного общественного здания при следующих исходных данных:
Параметры здания: L1 = 18,6м – ширина здания;
L2 = 65 м – длина здания;
l1хl2 = 6,3х6,5 м – сетка колонн.
Количество этажей: 5
Высота этажа: 3,9 м.
Место строительства: г. Кемерово

Нагрузка:
Постоянная (пол): 1,4 кПа;
Временная (полная): 11 кПа;
Временная (длительная): 7 кПа.

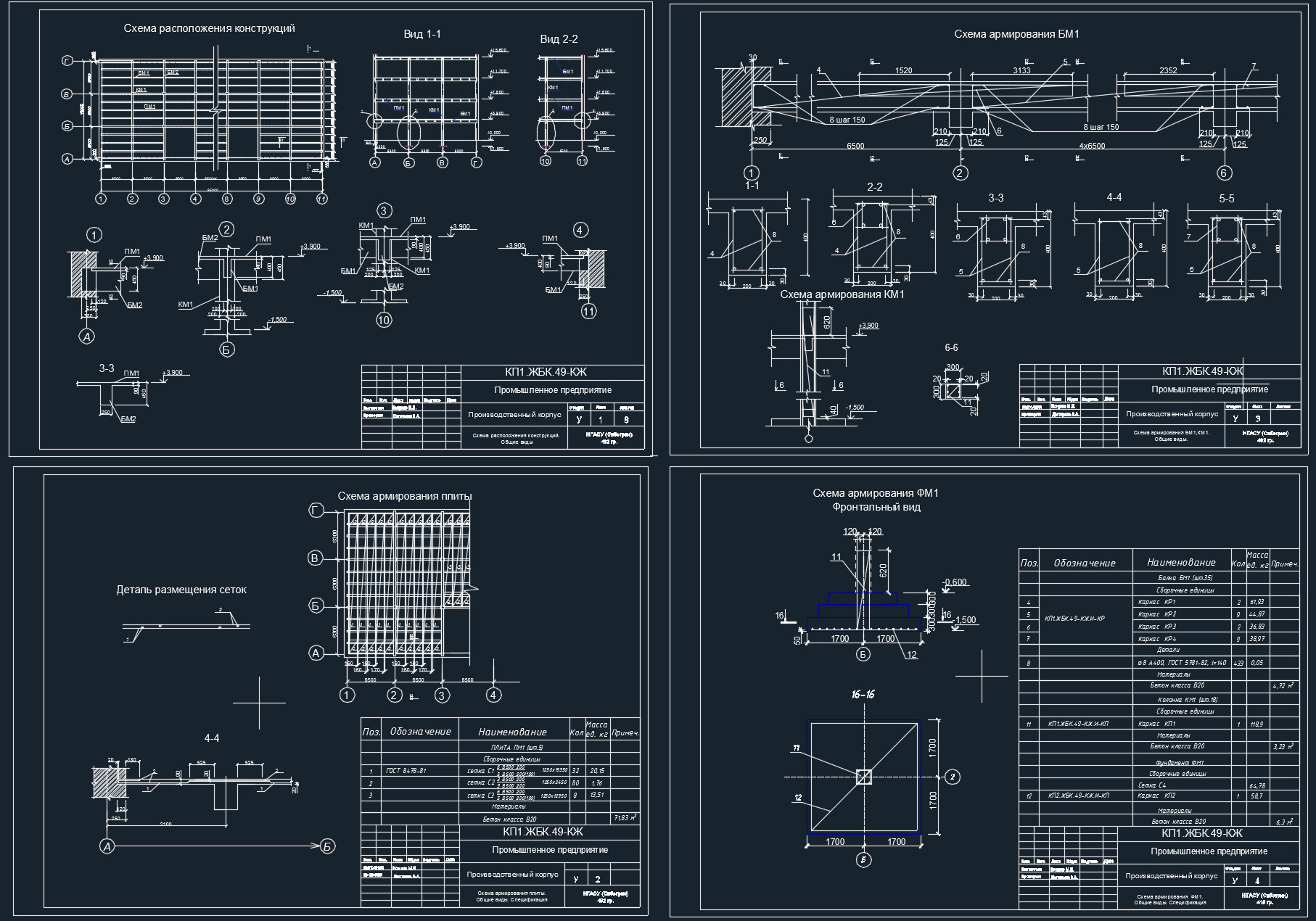

Состав: Схемы расположения конструкций,общие виды,разрезы,каркасы, ПЗ Язык документа

Софт: AutoCAD 2015
