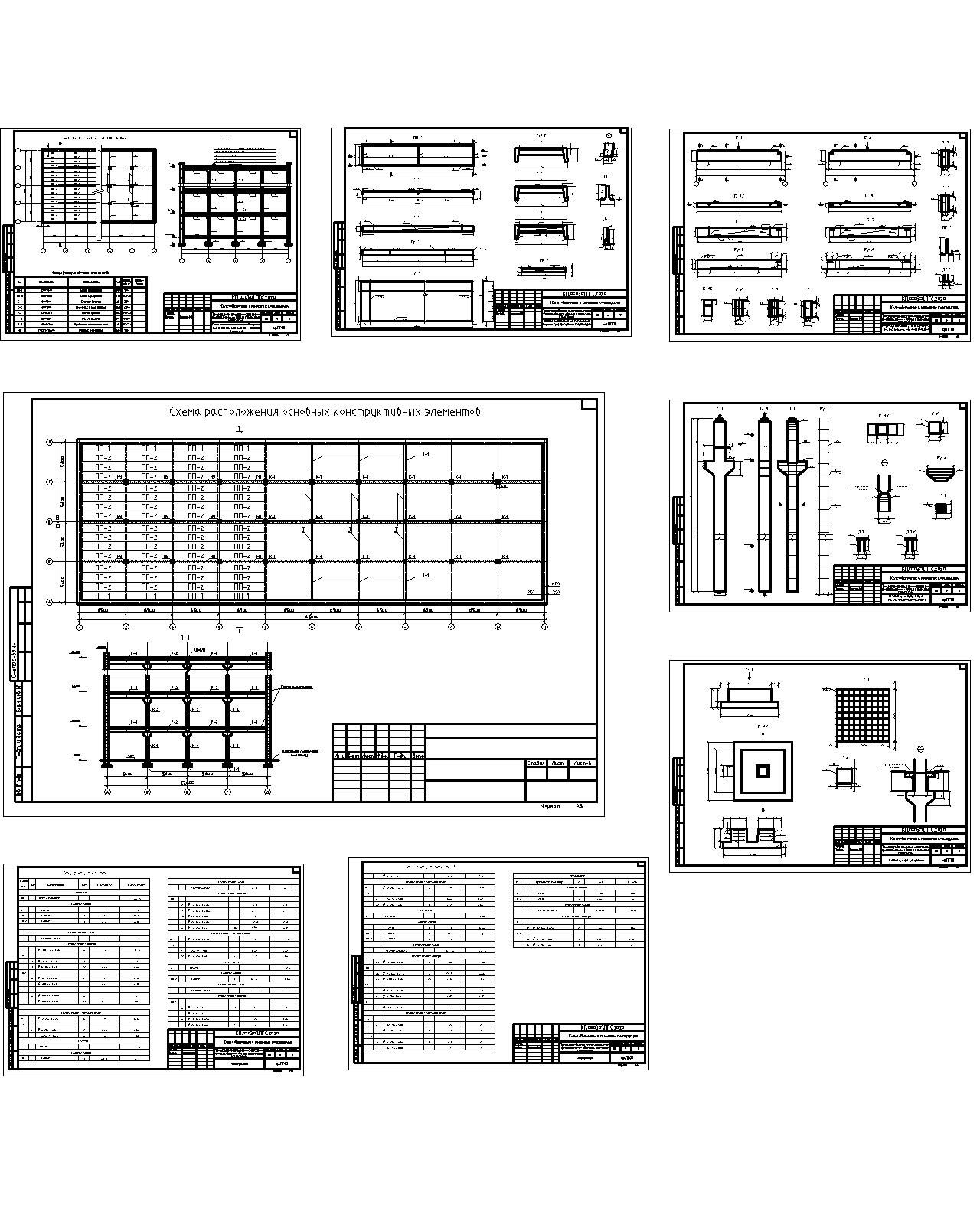

Проектирование многоэтажного промышленного здания с неполным каркасом - 22,4*65 м

Тюменский Индустриальный Университет
Кафедра Строительных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: «Проектирование многоэтажного промышленного здания с неполным каркасом »
Тюмень 2020

Исходные данные:
Размеры здания в плане (ширина и длина): 22,4*65 м
Шаг колонн (поперек и вдоль): 5,6*6,5
Кол-во этажей: 6
Высота этажа: 4,8 м
Условное расчетное сопротивление грунта, Rо=4 кгс/см2
Полезная нагрузка на перекрытие:
-полная 7 кН/м2
-длительная 4,9 кН/м2

Содержание
1. Исходные данные проектирования 4
2. Компоновка конструктивной схемы здания 5
3. Проектирование сборной ребристой плиты перекрытия 7
3.1. Назначение размеров конструкций сборного перекрытия (железобетонной плиты перекрытия, железобетонного ригеля) 7
3.2. Сбор нагрузок на железобетонную ребристую плиту перекрытия 9
3.3. Определение усилий в предварительно-напряженной плите перекрытия 11
4. Характеристики прочности бетона и арматуры 14
5. Проектирование сборной ребристой плиты перекрытия 15
5.1.Расчет ребристой плиты перекрытия по I гр. предельных состояний 15
5.1.1. Расчет прочности плиты по сечению, нормальному к продольной оси. 15
5.1.2. Расчет полки плиты на местный изгиб 18
5.1.3. Расчет поперечного ребра плиты перекрытия 20
5.1.4. Расчет поперечной арматуры в продольных ребрах плиты перекрытия 24
5.1.5. Расчет на монтажные нагрузки плиты перекрытия 25
5.2. Расчет ребристой плиты перекрытия по II гр. предельных состояний 27
5.2.1. Определение геометрических характеристик приведенного сечения 27
5.2.2. Определение потерь предварительного напряжения арматуры 29
5.2.3. Расчет по образованию трещин, нормальных к продольной оси 33
5.2.4. Расчет кривизны плиты 35
5.2.5. Расчет прогиба плиты 37
6. Расчет многопролетного неразрезного ригеля 39
6.1 Назначение размеров железобетонного ригеля 39
6.2 Характеристики материалов 39
6.3 Сбор нагрузок на железобетонный ригель 40
6.4 Расчетная схема, варианты загружения и определение усилий в ригеле 41
6.5 Расчет ригеля по сечению, нормальному к продольной оси элемента 47
6.6 Расчет прочности ригеля по сечению, наклонному к продольной оси 54
6.7. Построение эпюры материалов для ригеля 56
7. Расчет колонны первого этажа 67
7.1. Назначение размеров колонны первого этажа 67
7.2. Характеристики материалов 67
7.3. Сбор нагрузок на колонну первого этажа 68
7.4. Расчет прочности колонны 70
7.5. Расчет прочности и конструирование консоли колонны 73
7.6. Расчет оголовка колонны на местное смятие 75
8. Проектирование монолитного железобетонного центрально нагруженного фундамента под колонну 79
8.1. Характеристика прочности бетона и арматуры 79
8.2. Сбор нагрузок 80
8.3. Определение размеров сечения фундамента 80
8.4. Проверка прочности фундамента на продавливание 82
8.5. Армирование фундамента 83
9. Расчет прочности кирпичного простенка первого этажа 85
9.1. Назначение размеров сечения простенка 85
9.2. Сбор нагрузок 86
9.3. Характеристика прочности кирпича и цементно-песчаного раствора 87
9.4. Расчет прочности кирпичного простенка 87
9.5. Проверка кирпичного простенка на местное сжатие (смятие) 89
Список литературы 91
