Каркас промышленного здания

Иркутский Государственный Технический Университет,
Кафедра строительных конструкций.
Курсовой проект по дисциплине "Железобетонные и каменные конструкций"
На тему: "Каркас промышленного здания"
Иркутск 2011

Данная работа содержит чертежи
1. Связи по поясам ферм.

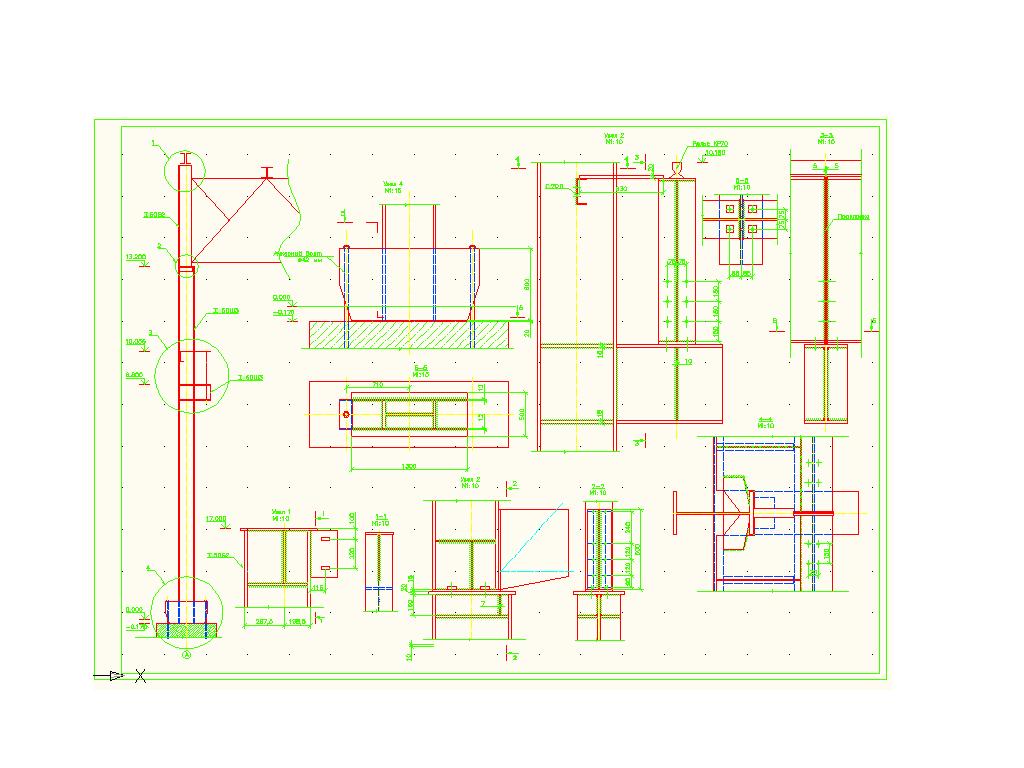

2. Колона.
С пояснительной запиской.

В работе представлены принципы и правила проектирования металлических конструкций каркасса промышленного здания, отражена основная технологическая последовательность конструирования и расчета её элементов.
В состав каркасса включены следующие конструкции: стропильная ферма, подкрановая балка, стальные колонны сквозного сечения.
Расчет элементов металлических конструкций производится по методу предельных состояний с использованием международной системы единиц СИ. Расчет конструкций произведено с необходимой точностью и в соответствие с положением по расчёту и конструктивными требованиями СНиП -23-81* «Стальные конструкции».
Выполнение расчётно-графической работы производится по заданным исходным данным.

Требуется выполнить компоновку поперечной рамы однопролетного промышленного здания.
Исходные данные:
пролет L 30 м
отметка головки рельса H_р 10 м
шаг рамы B 12 м
В здании установлены два крана Q = 32 т нормального режима работы.

Состав: 1) Связи по поясам ферм. 2) Колона. 3) ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Каркас промышленного здания

Курсовая\Со штамп.docx
Курсовая\Чертеж.dwg
Курсовая\Чертеж2.dwg
Курсовая
