Проектирование железобетонных конструкций многоэтажного здания 31,8х27.8

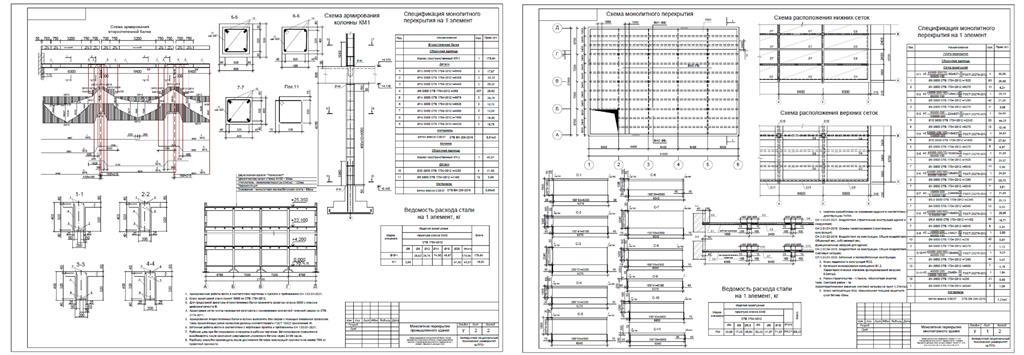

БНТУ / Кафедра "Строительные конструкции" Курсовая работа по дисциплине "Железобетонные и каменные конструкции" на тему: Проектирование монолитных железобетонных конструкций многоэтажного здания; разработка варианта перекрытия с ребристыми плитами. / Состав: 2 листа А2 (Планы, разрезы, конструктивные элементы (колонна, плита перекрытия, балки) + ПЗ (49 страниц).

Содержание
1. Компоновка конструктивной схемы 4
2. Расчет и конструирование плиты перекрытия 7
2.1. Определение нагрузок 8
2.2. Определение расчетных усилий 9
2.3. Определение высоты сечения плиты 11
2.4. Подбор сечения арматуры 12
2.5. Конструирование плиты 16
2.6. Проверка сопротивления наклонного сечения плиты пе-рекрытия 20
3. Расчет второстепенной балки 21
3.1. Определение нагрузок 21
3.2. Определение расчетных усилий 23
3.3. Подбор сечения арматуры 26
3.4. Назначение количества и диаметров продольной арма-туры 32
3.5. Расчет наклонных сечений 33
3.6. Построение эпюры материалов 36
3.7. Определение длины анкеровки обрываемых стержней 39
4. Расчет и конструирование монолитной железобетонной колонны 40
4.1. Конструирование поперечной арматуры колонны 49
4.2. Определение длины анкеровки рабочих стержней 50
Список литературы 51

Исходные данные:
Многоэтажное здание прямоугольной формы в плане, в осях имеет размеры:
длина - 31,8 м,
ширина - 27,8 м,
высота этажа - 4,2 м,
количество этажей - 6.
Район строительства - г. Гомель.
Многоэтажное здание с неполным каркасом.

Вариант 1
На основании требований и рекомендаций принимаем:
– четыре пролета главных балок с размерами 6,7м; 7,2х2м; 6,7м;
– шесть пролетов второстепенных балок с размерами 5,3м х 6;.
Ширина плит принимается равной 1,9м и 2,4м, что удовлетворяет требованиям.
LВБ = (5…7 м) = 5,3м; LВБ = 0 % < 10%;
LГБ = (6…9 м) = 6,7м; 7,2м; LГБ = 6,9 % 2 – балочная плита.
Принимаем следующие размеры несущих конструкций:
– толщина плиты при нормативной нагрузке 6,0кПа – hПЛ= 80мм;
– ширина и высота главной балки bГБх hГБ = 0,3 х 0,6м;
– ширина и высота второстепенной балки bВБх hВБ= 0,2 х 0,4м;
– поперечное сечение колонны 400 х 400мм.
Вариант 2
На основании требований и рекомендаций принимаем:
– четыре пролета главных балок с размерами 6,7м; 7,2мх2; 6,7м;
– пять пролета второстепенных балок с размерами 6,3м; 6,4м х 3; 6,3м;
Ширина плит принимается равной 1,9м и 2,4м, что удовлетворя-ет требованиям.
LВБ = (5…7 м) = 6,3м; 6,4м; LВБ = 1,6 % < 10%;
LГБ = (6…9 м) = 6,7; 7,2м; LГБ = 6,9 % 2 – балочная плита.
Принимаемследующиеразмерынесущихконструкций:
– толщина плиты при нормативной нагрузке 6,0кПа – hПЛ= 80мм;
– ширина и высота главной балки bГБх hГБ = 0,3 х 0,6м;
– ширина и высота второстепенной балки bВБх hВБ= 0,2 х 0,4м;
– поперечное сечение колонны 400 х 400мм.
Размеры поперечных сечений балок ориентировочно назначаем исходя из величины их пролетов.
После определения размеров элементов определяем расход бетона на пе-рекрытие.
