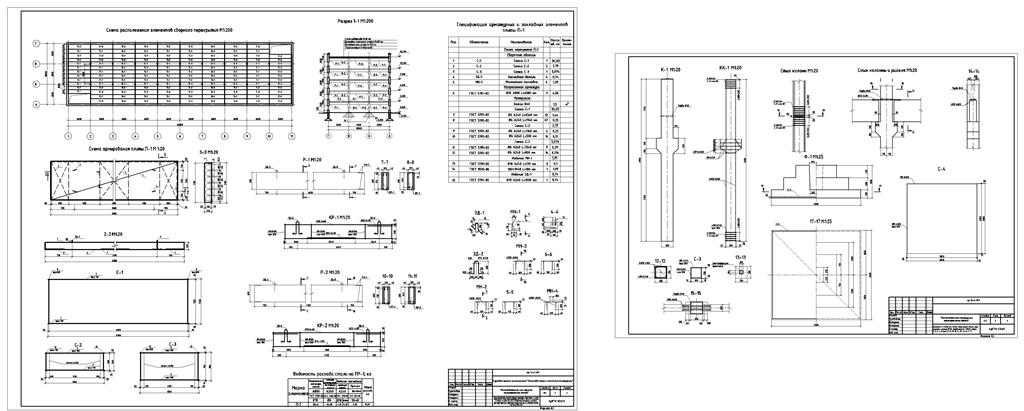

Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
на тему: "Железобетонные конструкции многоэтажного здания"

Объектом строительства является 5-этажное здание в г. Тюмень.
Цель проекта – расчет сборных железобетонных конструкций данного здания.
В процессе работы над проектом произведены расчет ребристой преднапряженной плиты по первой и второй группам предельных состояний, неразрезного трехпролетного ригеля и его стыка с колонной, для него выполнен обрыв арматуры, запроектированы и рассчитаны центрально-сжатая колонна, трехступенчатый фундамент под колонну.
В результате сконструированы многопустотная плита перекрытия, ригели крайнего и среднего пролетов, колонна первого этажа, фундамент.

Содержание
Введение…………………………………………………………………………...5
1 Нормативные ссылки………………………………………………………......6
2 Компоновка сборного железобетонного перекрытия.……………………….7
3 Проектирование предварительно напряжённой плиты……...………………9
3.1 Данные для расчёта.………………………………..…………………………9
3.2 Сбор нагрузок на перекрытие.……………………………….……………..11
3.3 Усилия от расчётных и нормативных нагрузок.……………………….….12
3.4 Компоновка поперечного сечения плиты.…………………………..……..13
3.5 Расчёт плиты на местный изгиб.………………………………..…………..14
3.6 Расчёт прочности сечений, нормальных к продольной оси.…………..….14
3.7 Расчёт прочности по наклонным сечениям.………….……………………16
3.8 Расчёт преднапряжённой плиты по предельным состояниям II группы...21
3.8.1 Определение потерь предварительного напряжения……………...…….21
3.8.2 Расчёт по образованию трещин…………………………………...…..….25
3.8.3 Расчёт прогиба плиты.……….……………………………………………27
4 Проектирование неразрезного ригеля.………………………..……………..32
4.1 Данные для проектирования.……………………………………….………32
4.2 Статический расчет ригеля.………………………………….……………...32
4.3 Расчет прочности ригеля по сечениям, нормальным к продольной оси....37
4.4 Расчет прочности ригеля по сечениям, наклонным к продольной оси.….39
4.5 Построение эпюры арматуры..……………………………………………...42
4.6 Расчет стыка сборных элементов ригеля.…………………………….……46
5 Проектирование сборной колонны.………………………………….………49
5.1 Сбор нагрузок на колонны.…….……………………………………………50
5.2 Определение расчётной продольной нагрузки на колонну….……………51
5.3 Расчёт прочности колонны первого этажа..………..………………………52
5.4 Расчёт короткой консоли колонны………...……………………………….53
5.5 Конструирование арматуры колонны. Стык колонн...……………………56
5.6 Расчет сборных элементов многоэтажной колонны на воздействия в период транспортирования и монтажа..………………………………………..57
6 Расчет трехступенчатого центрально-нагруженного фундамента...………59
Заключение…………………………………………...…………………………..64
Список использованных источников……………………………..…………….65
