Проектирование несущих железобетонных элементов конструкций 6 этажного гражданского здания в г. Санкт-Петербурге

Московский государственный строительный университет
Кафедра строительство
Курсовой проект по дисциплине «Железобетонные и каменные конструкции»
На тему «Проектирование несущих железобетонных элементов конструкций 6 этажного гражданского здания в г. Санкт-Петербурге»
Москва 2018

Исходные данные:
- район строительства – г. Санкт-Петербург;
- число этажей – 6;
- длина здания в осях – 49,5 м;
- ширина здания в осях –21,6 м;
- шаг продольных колонн – 5,4 м;
- шаг поперечных колонн - 8,2 м;
- высота 1 этажа – 3 м;
- высота последующих этажей – 2,8 м;
- нормативная временная полная (полезная) нагрузка -4200 Н/м2;
- нормативная временная кратковременная нагрузка – 1670 Н/м2;
- условное расчетное сопротивление основания -0,32 МПа;
- класс бетона для плиты перекрытия – В30;
- класс напрягаемой арматуры для плиты перекрытия – А600.
Выполнен расчет ж/б конструкции жилого здания.

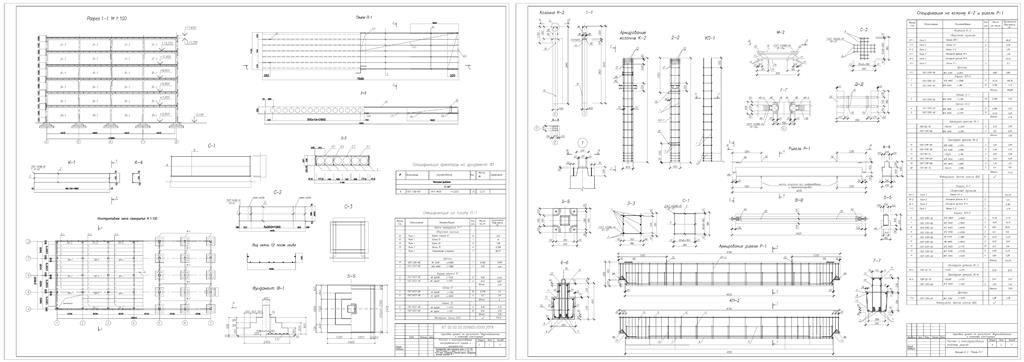

Графическая часть содержит чертежи конструкций и схемы их армирования.
Содержание
Введение
1 Компоновка конструктивной схемы сборного перекрытия…………………..6
2 Расчёт и конструирование многопустотной предварительно напряжённой плиты перекрытия……………….……………….……………….……………….9
2.1Исходные данные……………….……………….……………….……….......9
2.2 Расчёт плиты по предельным состояниям первой группы………………11
2.2.1 Расчёт по прочности нормального сечения при действии изгибающего момента…11
2.2.2 Расчёт по прочности при действии поперечной силы. ………………..14
2.3 Расчёт плиты по предельным состояниям второй группы. Геометрические характеристики приведённого сечения……………….………………………...15
2.3.1 Потери предварительного напряжения арматуры…………………….18
2.5 Расчет прогиба плиты……………….……………….……………………..20
3 Расчет и конструирование однопролетного ригеля………………………….22
3.1 Исходные данные…….……………….…………………………………….22
3.2 Определение усилий в ригеле…….……………….……………………….24
3.3. Расчет ригеля по прочности нормальных сечений при действии изгибающего момента……24
3.4 Построение эпюры материалов…….……………….……………………..25
4. Расчет и конструирование колонны…….……………….…………………..27
4.1 Исходные данные…….……………….……………………………………27
4.2 Определение усилий в колонне…….……………….…………………….29
4.3 Расчет по прочности колонны…….……………….……………………...30
5 Расчет и конструирование фундамента под колонну……………………….31
5.1 Исходные данные…….……………….……………………………………31
5.2 Определение размера стороны подошвы фундамента…………………..31
5.3 Определение высоты фундамента…….……………….………………….32
5.4 Расчет на продавливание…….……………….…………………………...34
5.5 Определение площади арматуры подошвы фундамента……………….36
Список литературы……………….……………….……………………..……..38

Состав: Чертеж Плиты, Ригеля, Колонны, Фундаментов, ПЗ Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проектирование несущих железобетонных элементов конструкций 6 этажного гражданского здания в г. Санкт-Петербурге

КП\ПЗ.docx
КП\Чертеж1.dwg
КП\Чертеж2.dwg
КП
