КОМПАС 3D 18

"Проектирование несущих конструкций гражданского здания"

Одесская государственная академия строительства архитектуры
Кафедра ж/б и каменных конструкций
Курсовой проект по дисциплине "Ж\б конструкции"
На тему: "Проектирование несущих конструкций гражданских зданий"
Одесса 2013

В данном проекте рассматривается Компоновка конструктивной схемы сборного балочного перекрытия.
Исходные данные:
Размеры здания в плане (расстояние между крайними осями) 21.2х44 м
Число этажей – 10
Высота надземного этажа – 3.6 м, подвального – 2.8 м
Назначаем размеры сетки колонн в плане 5.3х5.5 м
Связевая конструктивная схема с поперечным расположением ригелей
- Ригель таврового сечения шириной bb=20 см без предварительного напряжения
- Плиты многопустотные предварительно напряженные высотой 22 см шириной: рядовые (П-1) и распорные (ПР-1) плиты – 1.76 м, распорные фасадные (ПР-2) – 1.08 м
- Колонны сечением 40х40 см
Проект содержит 3 листа формата А1 графической части, 54 страницы пояснительной записки содержащей рисунки, схемы и таблицы.

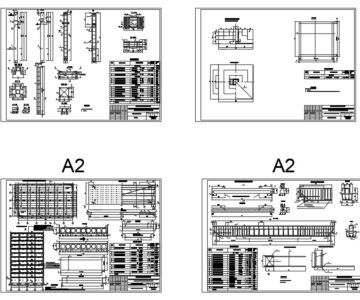

Состав: Пояснительная записка полная с расчетами к курсовому проекту Несущие конструкции гражданского здания. Графическая часть: Колонна К-1, монолитный фундамент, конструктивная схема перекрытия, разрез, многопустотная плита П-1, ригель Р-1, спецификации арматуры. Язык документа

Софт: AutoCAD 2015
