Железобетонные конструкции многоэтажного здания в городе Ростов-на-Дону

Братский государственный университет
Кафедра строительных конструкций и технологии строительства
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Проектирование железобетонных конструкций многоэтажного здания с жесткой конструктивной схемой в городе Ростов-на-Дону"
Братск 2015

Исходные данные:
Шаг колонн в продольном направлении – 5,70 м;
Шаг колонн в поперечном направлении – 6,20 м;
Временная нормативная нагрузка на перекрытие – 7,5 кН/м2;
Постоянная нормативная нагрузка от массы пола – 1,1 кН/м2;
Класс бетона монолит. констр. и фундамента – В25;
Класс арматуры монолит. констр. и фундамента – А-II;
Влажность окружающей среды – 55%;
Класс ответственности здания – II.

В данной работе рассматриваются методы конструирования монолитного ребристого перекрытия с балочными плитами, балочного сборного перекрытия, сборной железобетонной колонны и фундамент под колонну 6-ти этажного здания.
В графической части выполнены рабочие чертежи проектируемых железобетонных конструкций и детали узлов сопряжения сборных элементов.

Содержание
Введение
1. Проектирование монолитного ребристого перекрытия с балочными плитами
1.1 Компоновка конструктивной схемы
1.2 Расчёт балочной плиты
1.3 Расчёт второстепенной балки
2. Проектирование балочных сборных перекрытий (плита с овальными пустотами)
2.1 Расчёт плиты по предельным состояниям первой группы
2.2 Расчёт плиты на местную прочность
2.3 Расчёт плиты по предельным состояниям второй группы
3. Проектирование неразрезного ригеля
3.1 Характеристики бетона и арматуры для ригеля
3.2 Расчёт прочности ригеля по сечениям, нормальным к продольной оси
4. Проектирование сборной железобетонной колонны и центрально нагруженного фундамента под колонну
4.1 Расчёт и проектирование колонны
4.2 Расчёт и проектирование фундамента
Заключение
Список использованных источников

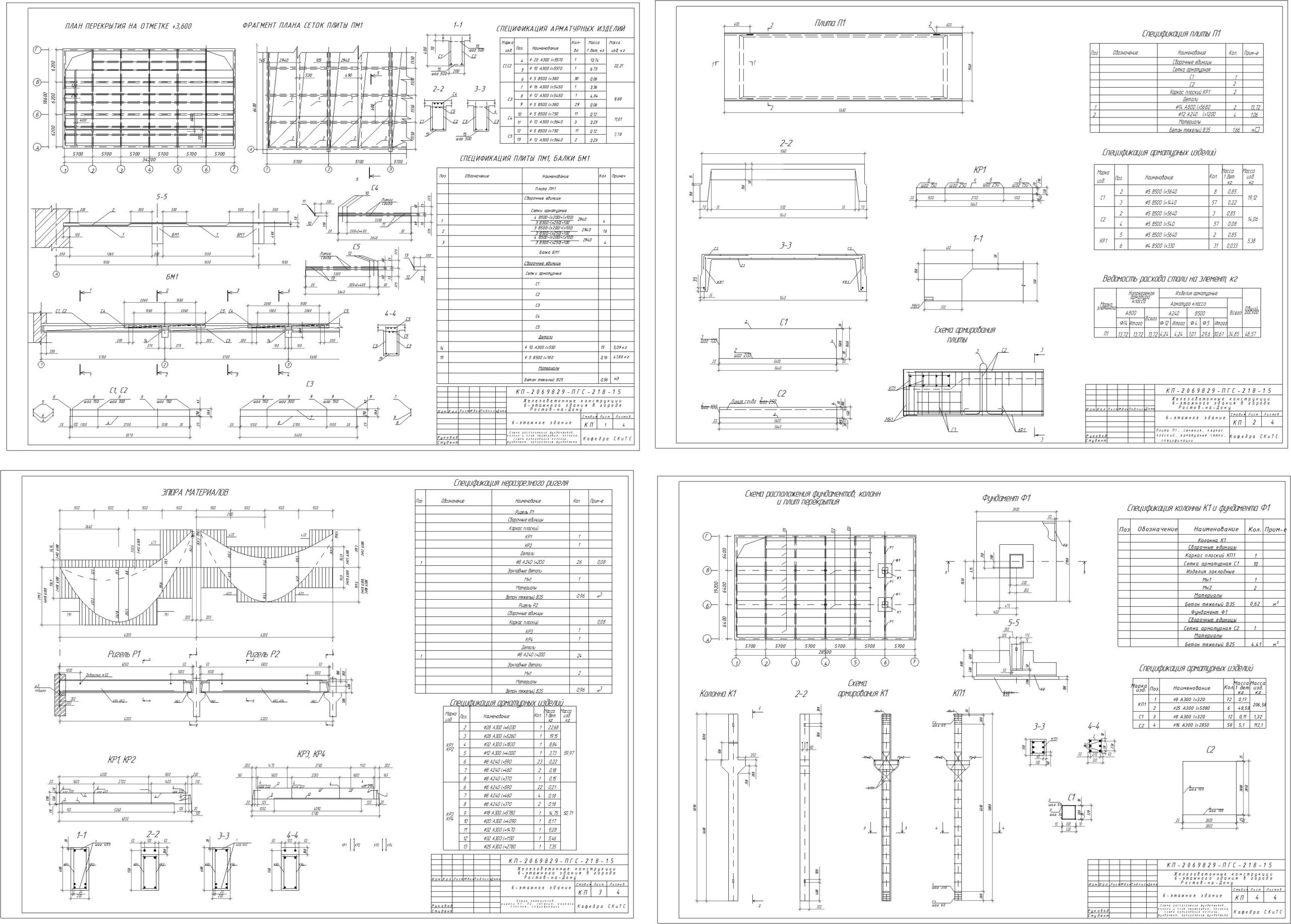

Состав: 1. Схема расположения фундаментов, колонн и плит перекрытия; колонна, схема армирования колонны, фундамент, армирование фундамента. 2. Плита П1, сечения, каркас плоский, арматурные сетки, спецификации. 3. Эпюра материалов, ригели Р1, Р2, сечения, каркасы плоские, спецификации. 4. Схема расположения фундаментов, колонн и плит перекрытия; колонна, схема армирования колонны, фундамент, армирование фундамента; ПЗ, титульный лист Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Строительство / Железобетонные конструкции многоэтажного здания в городе Ростов-на-Дону

Железобетонные и каменные конструкции\жбк 1 лист.frw
Железобетонные и каменные конструкции\жбк 2 лист.frw
Железобетонные и каменные конструкции\жбк 3 лист.frw
Железобетонные и каменные конструкции\жбк 4 лист.frw
Железобетонные и каменные конструкции\ПЗ жбк.doc
Железобетонные и каменные конструкции\титульник.doc
Железобетонные и каменные конструкции
