Железобетонные конструкции многоэтажного здания

Кубанский государственный технологический университет
Институт строительства и транспортной инфраструктуры
Кафедра строительных конструкций
КУРСОВОЙ ПРОЕКТ
по дисциплине "Железобетонные и каменные конструкции"
на тему: "Железобетонные конструкции многоэтажного здания"

Исходные данные: здание в г. Сочи имеет размеры в осях 18×72 м. Размеры конструктивной ячейки: 6,0×7,2 м.
Цель проекта – расчет сборных и монолитных железобетонных конструкций данного здания.
произведены расчет ребристой преднапряженной плиты по первой и второй группам предельных состояний, неразрезного трехпролетного ригеля и его стыка с колонной, для него выполнен обрыв арматуры, запроектированы и рассчитаны центрально-сжатая колонна, трехступенчатый фундамент под колонну.

Содержание
Введение…………………………………………………………………………...5
1 Нормативные ссылки………………………………………………………......6
2 Проектирование предварительно напряжённой плиты……...………………9
2.1 Данные для расчёта.………………………………..…………………………9
2.2 Сбор нагрузок на перекрытие.……………………………….……………..11
2.3 Усилия от расчётных и нормативных нагрузок.……………………….….12
2.4 Компоновка поперечного сечения плиты.…………………………..……..13
2.5 Расчёт полки на местный изгиб.………………………………..…………..14
2.6 Расчёт прочности сечений, нормальных к продольной оси.…………..….14
2.7 Расчёт прочности по наклонным сечениям.………….……………………16
2.8 Расчёт преднапряжённой плиты по предельным состояниям II группы...21
2.8.1 Определение потерь предварительного напряжения……………...…….21
2.8.2 Расчёт по образованию трещин…………………………………...…..….25
2.8.3 Расчёт прогиба плиты.……….……………………………………………27
3 Проектирование неразрезного ригеля.………………………..……………..32
3.1 Данные для проектирования.……………………………………….………32
3.2 Статический расчет ригеля.………………………………….……………...32
3.3 Расчет прочности ригеля по сечениям, нормальным к продольной оси....37
3.4 Расчет прочности ригеля по сечениям, наклонным к продольной оси.….39
3.5 Построение эпюры арматуры..……………………………………………...42
3.6 Расчет стыка сборных элементов ригеля.…………………………….……46
4. Проектирование сборной колонны.………………………………....………49
4.1 Сбор нагрузок на колонны.…….……………………………………………50
4.2 Определение расчётной продольной нагрузки на колонну….……………51
4.3 Расчёт прочности колонны первого этажа..………..………………………52
4.4 Расчёт короткой консоли колонны………...……………………………….53
4.5 Конструирование арматуры колонны. Стык колонн...……………………56
4.6 Расчет сборных элементов многоэтажной колонны на воздействия в период транспортирования и монтажа..………………………………………..57
5 Расчет трехступенчатого центрально-нагруженного фундамента...………59
Заключение…………………………………………...…………………………..64
Список использованных источников……………………………..…………….65

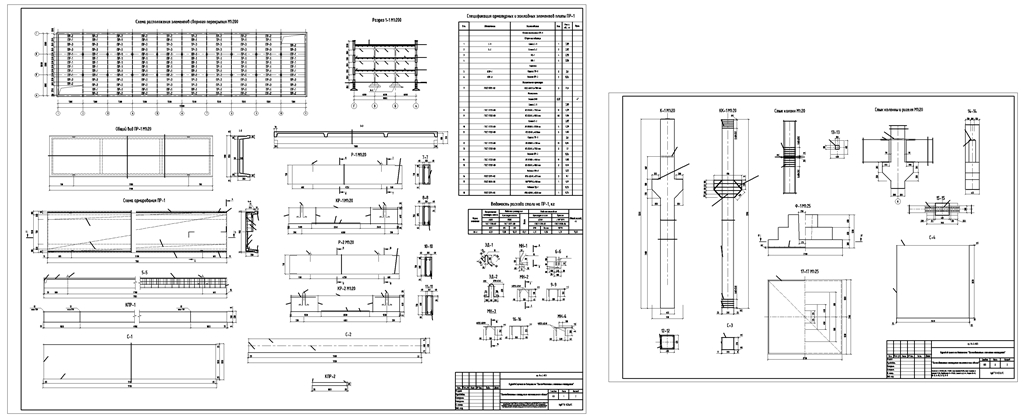

Состав: РЕБРИСТАЯ ПРЕДНАПРЯЖЕННАЯ ПЛИТА, НЕРАЗРЕЗНОЙ РИГЕЛЬ, ЦЕНТРАЛЬНО-СЖАТЫЕ КОЛОННЫ, ФУНДАМЕНТ, ПЗ Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:

Каталог / Строительство / Железобетонные конструкции многоэтажного здания

Чертежи.dwg
ЖБК_ПЗ.docx
