Уфимский Государственный Нефтяной Технический Университет
Кафедра «Строительные конструкции»
Курсовой проект по дисциплине «Строительные конструкции и основы их проектирования»

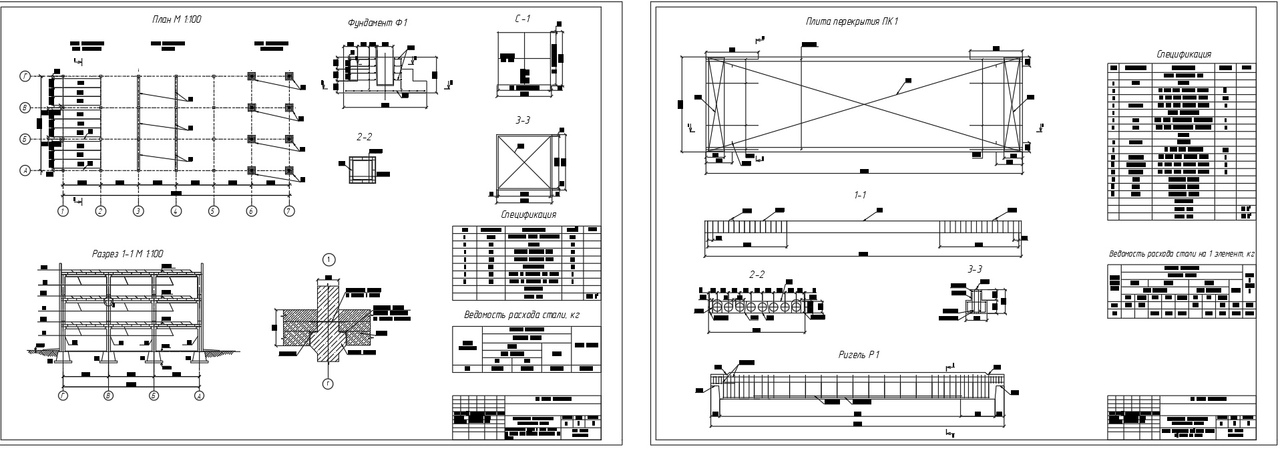

На тему «Конструкции многоэтажного промышленного здания»
Уфа 2022
Исходные данные
Место постройки – г. Орел
Количество этажей/пролетов – 3/3
Высота этажа – 3,9 м
Сетка колонн – 6х6
Нормативная временная нагрузка на перекрытие – полная-4500 Н/м2
кратковременная-1500 Н/м2
Плита перекрытия – пустотная
Сопряжение ж/б ригеля с колоннами – жесткое
Стеновые панели – навесные
Расчетное сопротивление грунта – 0,35 МПа
СОСТАВ ПРОЕКТА
1. Компоновка конструктивной схемы. Назначение размеров, привязка. Сбор нагрузок на плиту перекрытия.
2. Расчет и конструирование сборной плиты перекрытия.
3. Расчет и конструирование сборного ригеля перекрытия.
4. Расчет колонны первого этажа.
5. Расчет центрально загруженного фундамента.
Содержание
1. Исходные данные…………………………………………………………4
2. Расчет и конструирование многопустотной плиты перекрытия………5
2.1. Расчет плиты по предельным состояниям первой группы………………………………………………………………....6
2.2. Расчет плиты по предельным состояниям второй группы...….14
2.3. Конструирование плит……………………………………………14
3. Расчет и конструирование однопролетного ригеля…………………….15
3.1. Сбор нагрузок…………………………………………………….15
3.2. Определение усилий в ригеле…………………………………...16
3.3. Расчет прочности ригеля по сечению, нормальным к продольной оси……………………………………………………………………...16
3.4. Расчет прочности ригеля по сечениям, наклонным к продольной оси………………………………………………………………...……17
3.5. Построение эпюры материалов………………………………....21
4. Расчет и конструирование средней колонны…………………………...22
4.1. Определение усилий в колонне…………………..……………..22
4.2. Расчет прочности колонны……………………………………24
5. Расчёт центрально нагруженного железобетонного фундамента под сборную колонну……………………………………………………..……..25
5.1. Определение размеров подошвы фундамента…………………25
5.2. Определение высоты фундамента…………………………........26
5.3. Проверка прочности фундамента на продавливание……….…28
5.4. Расчет рабочей арматуры фундамента………………………….29
Список использованной литературы………………………………………31
